蜗轮蜗杆传动法兰式蝶形闸阀结构

　　在石化输送管线、市政给排水主管网、冶金工艺介质循环管路这类大口径通径的管路系统中，截断类阀门的选型往往需要兼顾通流阻力、操作扭矩、安装空间与密封可靠性，这款带蜗轮操作机构的法兰式蝶形闸阀，正是针对中低压大口径管路的截断需求完成的结构设计。不同于常规楔式闸阀的楔形闸板垂直升降密封结构，这款产品采用蝶形摆动式闸板结构，闸板绕阀杆侧的固定转轴做小角度回转实现通流截面的启闭，相比同通径的楔式闸阀，整体轴向结构长度缩短近40%，能有效节省管廊上的安装排布空间，尤其适合管线排布紧凑、安装预留空间有限的改扩建项目场景。

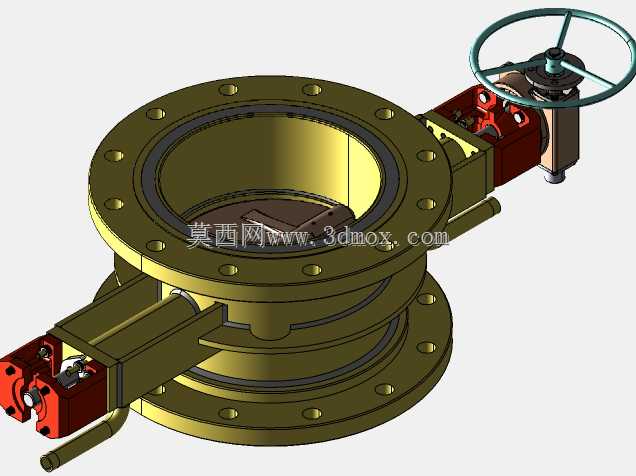

　　从实际工况适配角度看，这款阀门的法兰连接端采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，孔位公差、法兰密封面的平面度、法兰厚度均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，直接与同规格管路法兰通过螺栓组紧固即可，密封面可适配非金属垫片或金属缠绕垫片，满足不同温度、不同腐蚀属性介质的密封要求。阀体采用上下双层法兰的筒式结构，介质流通腔为等径直筒设计，闸板完全开启时，蝶形闸板完全收纳至阀体侧的闸板腔室内，通流截面无凸起结构，介质流经时的局部阻力系数远低于同通径的截止阀、中线蝶阀，可降低管路系统的输送泵功损耗，适合长期处于全开状态、仅在检修或工况切换时操作截断的管路节点。

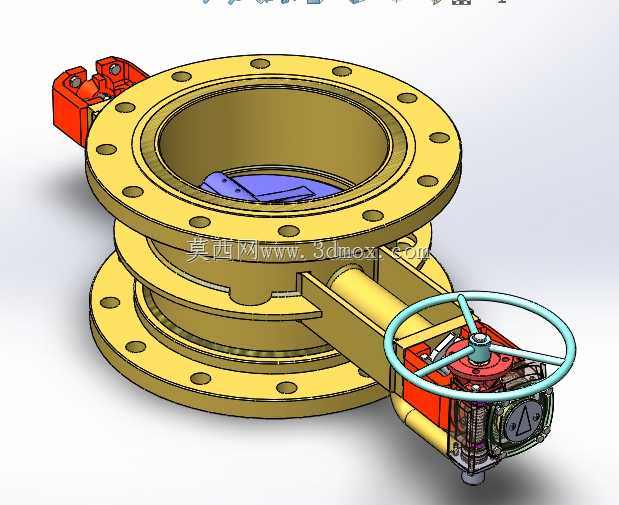

　　驱动端采用蜗轮蜗杆减速机构搭配手轮操作，手轮为轮辐式结构，握持边缘做圆弧过渡处理，操作时施力方便，蜗轮机构的减速比经过匹配计算，即使是公称通径超过300mm的规格，单人操作手轮即可完成启闭动作，无需额外加装助力杠杆或外接动力源。蜗轮箱体采用半剖可视化结构设计，可直观观察内部蜗轮蜗杆的啮合状态、润滑脂填充情况，日常巡检时能快速判断传动部件是否存在磨损、卡滞问题；阀杆与阀体之间采用多级填料密封结构，填料压盖可通过螺栓调节压紧力，在长期使用出现微量渗漏时，无需拆解阀门即可在线压紧填料消除泄漏点，降低现场维护的工作量。

　　设计过程中，首先围绕通流能力要求确定阀体内腔直径，确保闸板全开时通流截面不小于管路通径的95%，避免出现节流效应；其次针对闸板的密封面做了贴合度优化，闸板关闭时密封面与阀体上的阀座密封圈完全贴合，密封比压经过核算满足对应压力等级的零泄漏要求，闸板的转轴位置做了偏心设计，启闭过程中闸板密封面与阀座之间无持续摩擦，可大幅延长密封件的使用寿命，减少密封件更换频次。安装边界方面，除了轴向结构长度的控制，手轮的操作空间预留也做了充分考量，手轮外缘到阀体法兰外圆的径向距离满足单人操作的最小空间要求，安装时手轮侧无需预留过大的操作空间，可贴近墙面或相邻管线布置；阀体底部无凸起排污结构，可直接安装在水平管段的混凝土支墩上，无需额外做架空支撑，适配现场多种安装条件。

　　在功能特性上，这款阀门可适配水、油品、弱腐蚀性化工介质等多种流体介质，适用工作温度范围覆盖常规工业管路的-10℃到120℃区间，蜗轮机构带有自锁特性，闸板启闭到任意位置都可自动锁止，不会因为介质流动的冲击力出现闸板自行移位的问题，无需额外加装配锁装置。闸板与阀杆的连接采用无销嵌入式结构，传动过程中无连接松动风险，相比穿销连接的结构，避免了销钉受剪切力断裂导致的闸板脱落故障；阀体外部的驱动部件做了防护涂装，可适应户外露天安装的防腐要求，无需额外加装防雨防护罩。
