彩色镂空环形防护支撑构件结构设计

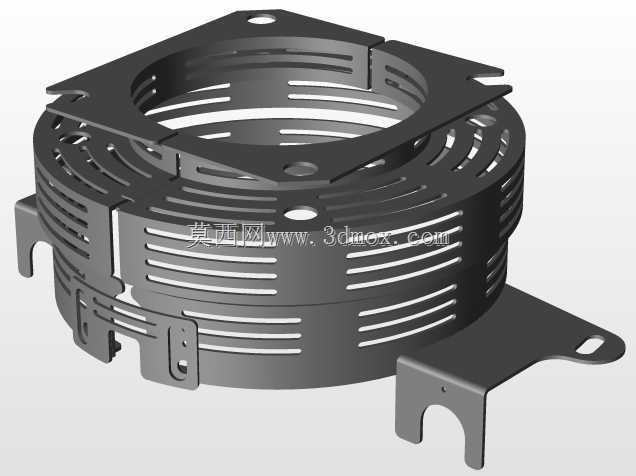

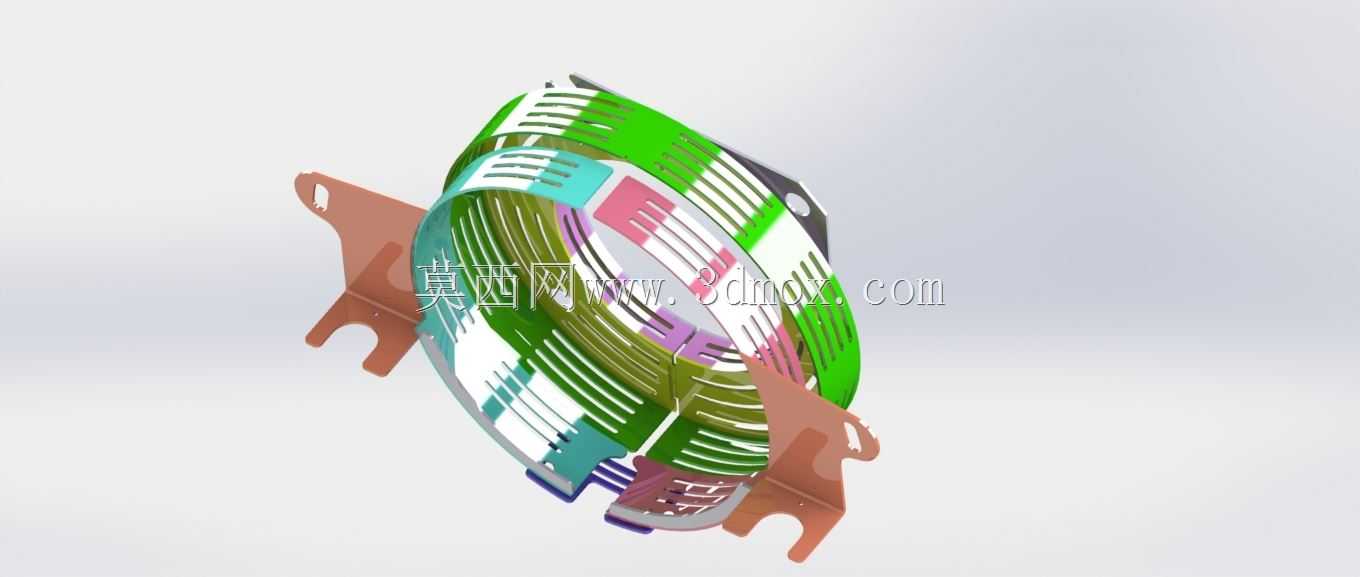

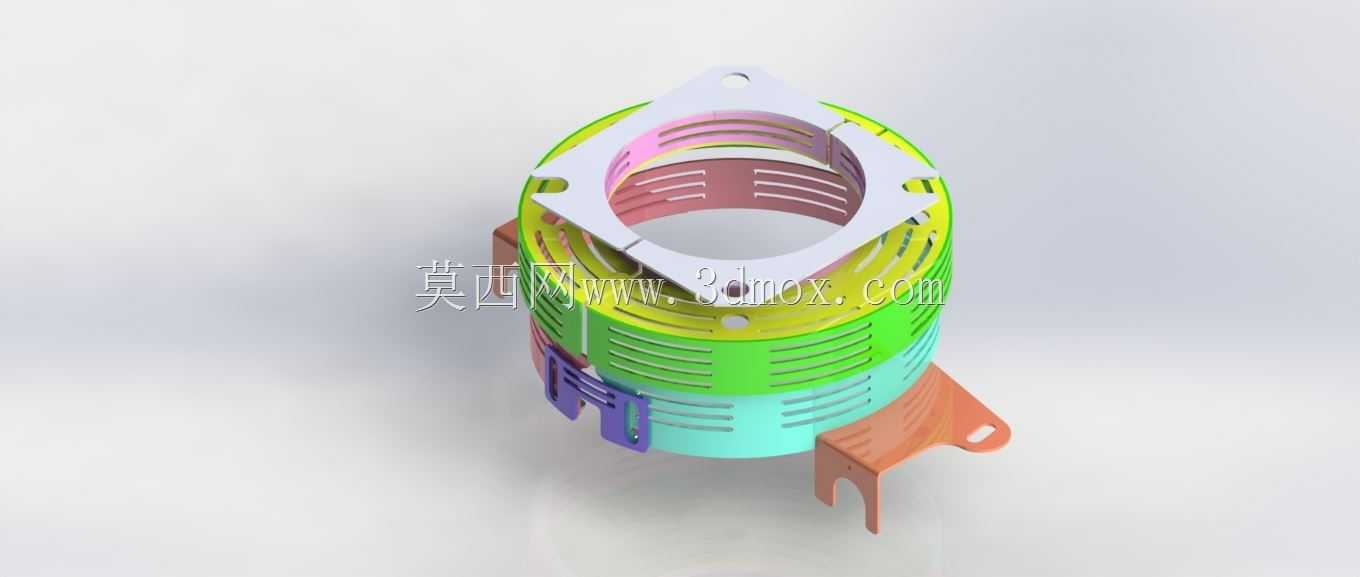

　　该环形防护构件主要面向小型通讯终端的内部组件防护场景，在手持类通讯设备的内部装配环节中，这类构件承担着分隔内部线缆、约束柔性排线走位、避免核心元器件受外力挤压的核心作用，区别于传统的硬质塑料隔架，该构件采用分段式彩色镂空结构，在保证结构强度的前提下尽可能压缩自身占用的装配空间，适配手持设备内部紧凑的堆叠布局。从结构设计逻辑来看，构件整体采用环形卷绕的基础形态，周向分布多组等宽镂空槽，槽体走向沿构件轴向平行排布，这种排布方式一方面可以降低构件整体重量，减少手持设备的整机负重，另一方面能够为内部穿过的柔性排线预留足够的散热间隙，避免长时间工作状态下排线积热影响信号传输稳定性。构件周向的分段彩色区域并非单纯的外观装饰，

　　不同色块对应不同的排线走线路径标识，装配环节中作业人员可以直接根据色块区分不同功能的排线卡位，大幅降低错装概率，提升产线装配效率。构件两侧延伸出的带卡位的棕色安装支耳，是整个结构的安装定位核心，支耳上预留的卡接缺口与设备内部中框的定位凸台完全匹配，安装时无需额外螺丝紧固，直接通过卡接结构即可完成构件的固定，支耳的弯折角度经过反复校核，既保证卡接到位后不会出现松脱晃动，又能在设备受外力冲击时通过支耳的微小形变吸收部分冲击能量，避免环形主体直接受力挤压内部排线。从安装边界尺寸来看，构件的环形内径根据所防护的排线束最大外径预留了1.2mm的冗余间隙，既不会因为间隙过大导致排线在内部晃动磨损绝缘层，

　　也不会因为间隙过小造成排线弯折半径过小影响信号传输，构件整体的轴向宽度控制在8mm以内，安装后不会与上下层的电路板、电池组件产生空间干涉，适配目前主流轻薄型手持通讯终端的内部堆叠厚度要求。在结构强度校核层面，镂空槽的间距设置经过受力仿真验证，在构件承受垂直于环形端面的15N挤压力时，环形主体的形变量不超过0.3mm，不会触碰到内部穿过的排线，支耳部位的卡接结构经过500次插拔测试后，卡接力保持率仍能达到初始值的85%以上，满足设备全生命周期的装配维护需求。不同于传统的一体式防护隔套，该构件采用分段拼接的结构形式，周向的不同彩色段可以单独拆卸更换，当某一卡位的排线出现故障需要维护时，无需拆除整个环形构件，

　　仅需拆下对应色块的分段结构即可完成排线检修，大幅降低后期维护的操作难度。构件的边缘位置全部做了R0.5mm的圆角处理，避免装配和使用过程中锐边划伤排线绝缘层，也能减少作业人员装配时被割伤的风险，所有镂空槽的边缘同样做了去毛刺处理，保证排线穿过时不会被槽口刮损。在实际应用场景中，这类构件除了手持通讯终端之外，也可以适配小型穿戴式通讯设备、便携式对讲设备的内部排线防护，针对不同设备的内部空间尺寸，仅需调整环形主体的直径、支耳的弯折角度和卡位位置即可快速衍生出适配不同型号的变体结构，结构本身的通用性较强。设计过程中优先考虑了装配效率和维护便利性，摒弃了传统防护构件常用的螺丝固定、胶粘固定方式，全部采用卡接结构实现无工具快速装配，同时通过色块标识实现防错设计，从结构层面降低产线装配的出错率，镂空结构的设计在减重的同时兼顾了散热需求，解决了传统封闭式防护套容易导致内部积热的问题，两侧支耳的缓冲设计也提升了设备抗冲击能力，在设备意外跌落时能够为内部排线和周边元器件提供额外的防护缓冲。
