手动方形闸板阀工业设备结构设计

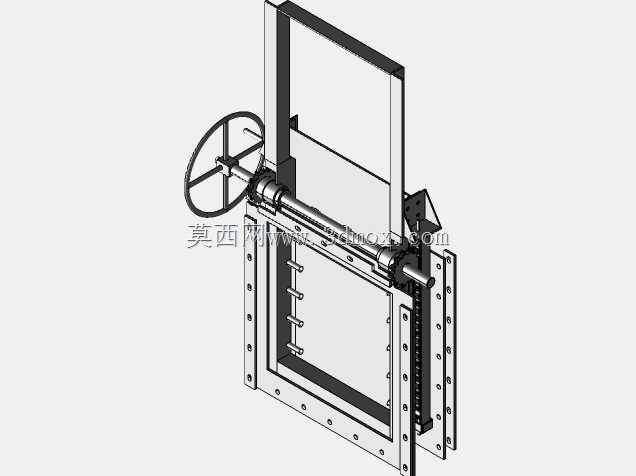

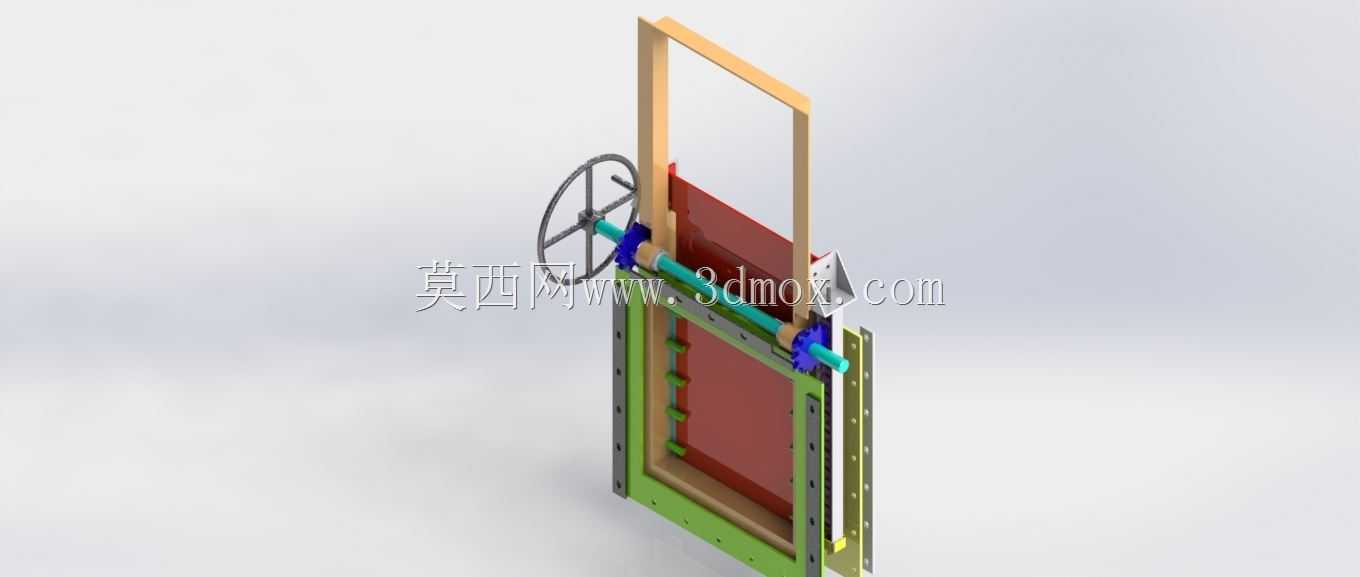

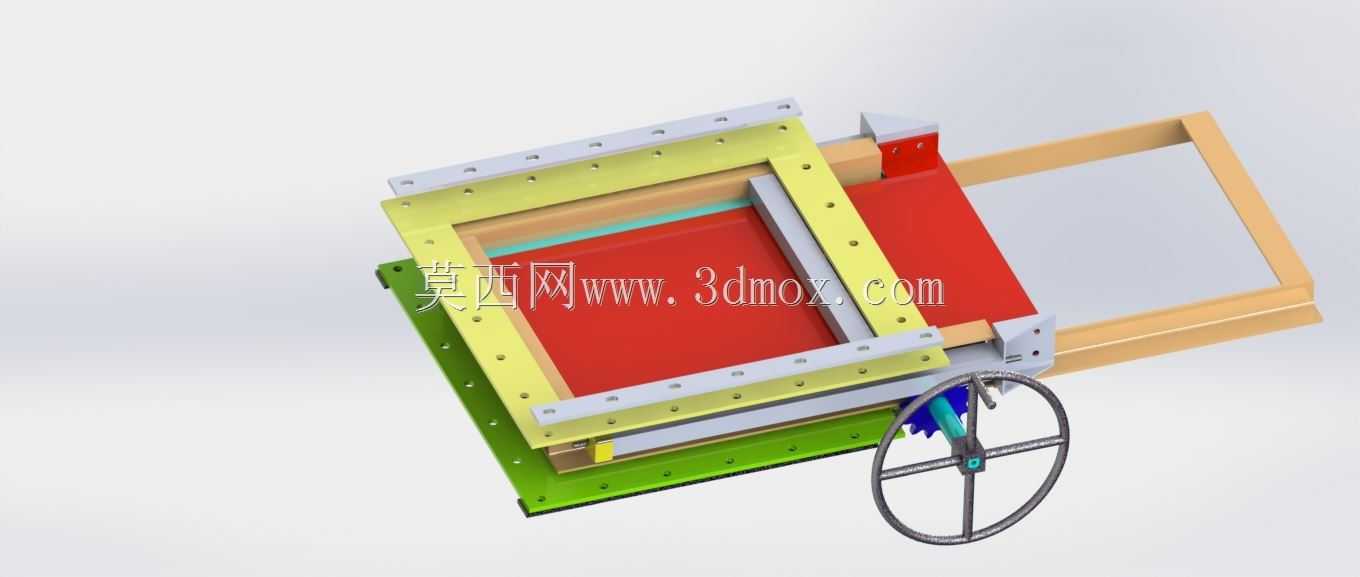

　　这款手动方形闸板阀的三维结构设计，主要面向粉体输送、散料处理、通风除尘、污水处理等工况的截流需求，在粮食加工、建材生产、市政排污、冶金除尘的管线系统中应用广泛，多用于方形截面的料道、风道、排污通道的通断控制，相比圆形闸阀更适配方形截面的流道布局，能减少流道变径带来的物料堆积、风阻增大问题。从结构设计逻辑来看，整体采用框架式承载结构，两侧的安装法兰预留了均匀分布的螺栓孔，可直接与同规格的方形管道、料仓出料口、设备接口对接，安装时需保证法兰端面的平面度公差控制在0.2mm以内，避免密封面受压不均导致的漏料、漏风问题。阀板采用整体式平板结构，沿框架内侧的导轨做垂直升降运动，导轨面设计了可拆卸的耐磨衬板，长期使用磨损后可单独更换衬板，

　　无需整体更换阀架，降低后期维护成本。驱动部分采用手轮配合梯形丝杠的传动结构，梯形丝杠具备自锁特性，当阀板调整到任意开度位置时，无需额外锁紧机构即可保持位置稳定，不会因为物料侧压、风道风压导致阀板自行移位，手轮的轮辐直径按照操作力矩匹配设计，单人操作即可完成全行程的启闭，无需额外辅助工具。密封结构上，阀板与框架之间采用弹性密封条嵌装在框架的密封槽内，密封条选用耐磨丁腈橡胶或者聚氨酯材质，根据输送介质的特性可更换适配材质，比如输送高温物料时可更换为硅橡胶密封条，输送腐蚀性介质时可更换为氟橡胶密封条，密封槽的深度设计保证密封条压缩量在30%-40%之间，既保证密封效果，又避免阀板升降时摩擦力过大导致操作费力。从安装边界尺寸来看，

　　整体结构的宽度、高度方向预留了足够的操作空间，手轮侧的操作距离需预留至少300mm的空间，方便操作人员转动手轮，阀板全开启时的向上伸出长度需在安装上方预留对应行程空间，避免阀板顶到上方的管线或者结构件。设计过程中对阀板的受力做了针对性强化，阀板背面设置了多道纵向加强筋，当阀板处于关闭状态承受单侧物料或者流体压力时，加强筋可有效降低阀板的变形量，避免阀板变形卡滞在导轨内，保证启闭动作顺畅。两侧的丝杠支撑座采用带铜套的滑动轴承结构，铜套自带储油槽，定期加注润滑脂即可保证丝杠转动顺畅，减少磨损延长使用寿命。框架的连接部位全部采用螺栓装配式结构，而非焊接结构，方便后期拆解维护，更换内部的密封件、耐磨衬板、阀板等易损件时，

　　无需整体切割拆除设备，仅需拆解对应位置的螺栓即可完成更换。在实际工况应用中，这类手动方形闸板阀常作为料仓出料的控制机构，安装在料仓底部与输送设备的进料口之间，检修输送设备时可关闭闸板截断料流，无需清空料仓即可完成检修作业；在除尘风道系统中，可作为分支风道的调节风门，通过调整阀板的开度控制各分支风道的风量分配，保证各除尘点位的风速满足设计要求；在污水处理的方形沟渠中，可作为检修闸板使用，检修沟渠内设备时关闭闸板截断水流，提供干燥的检修作业空间。设计时还考虑了防卡滞结构，阀板的下边缘做了倒角处理，导轨的入口端做了扩口导向，即使有少量物料颗粒进入导轨间隙，阀板升降过程中也可将颗粒带出，不会因为颗粒卡滞导致阀板无法动作。整体结构没有复杂的电控、液压元件，纯机械结构的可靠性极高，适合在粉尘大、湿度高、有轻微腐蚀性的恶劣工况下长期使用，日常维护仅需定期给丝杠、铜套加注润滑脂，检查密封条的磨损情况即可，维护成本极低。
