L型带六角孔铰接安装连接支架结构

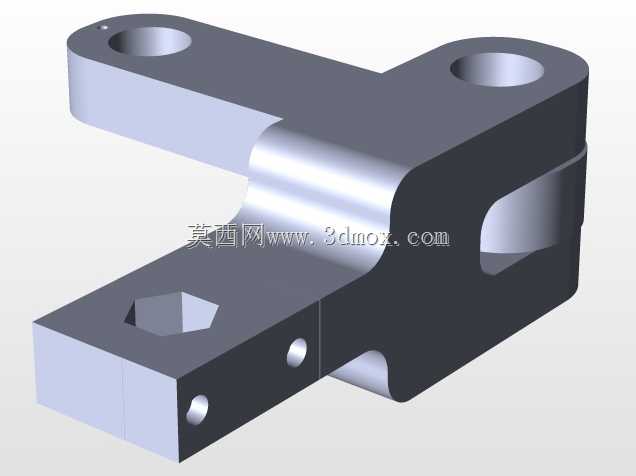

　　这款L型结构的铰接连接支架，在工业装配场景中主要承担多部件铰接联动、载荷传导以及定位安装的核心作用，常见于工装夹具的动作执行端、小型压力加工设备的连杆传动节点、自动化产线的摆臂连接部位，能够在往复摆动、间歇性载荷冲击的工况下保持稳定的连接精度，避免铰接部位出现旷量偏移。从结构设计逻辑来看，整体采用一体化铣削成型的L型布局，垂直段与水平段的过渡位置做了大圆弧加厚处理，该设计并非单纯的工艺倒角，而是针对性分散垂直载荷与水平摆动力形成的应力集中，避免支架在反复受力时从转角位置出现疲劳断裂。垂直段上部开设的内六角通孔，主要用于穿装内六角锁紧螺栓，实现支架与上部固定基座的紧定连接，孔位周边做了沉台处理，能够让螺栓头完全沉入构件平面内，

　　不会突出安装面干涉周边其他部件的运动轨迹；垂直段侧面的两个同轴螺纹孔，用于安装侧向紧定螺钉，可对穿装在六角孔内的轴类部件做周向锁止，防止轴件在传动过程中出现相对转动，保障扭矩传递的稳定性。水平段向外延伸的臂体上开设的两个同轴光孔，为铰接销轴安装位，两个孔位保持严格的同轴度公差，孔径与销轴采用间隙配合设计，既保证销轴能够顺利穿装，又能控制配合间隙在合理范围，避免铰接摆动时出现径向窜动；支架主体下部开设的U型开槽，为摆动避让空间，当配套的摆臂部件绕铰接点转动时，该开槽能够容纳摆臂的运动轨迹，防止部件运动时与支架本体发生结构干涉，同时开槽的两侧壁面做了平行度公差控制，能够对摆臂的侧向位移起到限位作用，减少摆动过程中的侧向晃动。

　　在安装边界设计上，支架的底部安装面与垂直段的背部安装面均做了铣平处理，表面粗糙度控制在Ra1.6范围内，能够与安装基准面实现紧密贴合，保障安装后的位置精度；整体结构的壁厚设计遵循等强度原则，受力较大的转角部位、孔位周边壁厚做了加厚处理，非受力区域做了适度的减薄挖空，在保证整体结构强度满足载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性载荷。从实际使用场景的适配性来看，该支架可适配直径匹配的标准销轴、锁紧螺栓，不需要额外做定制化加工即可直接装配到对应工位，铰接部位的孔位可根据使用需求加装自润滑铜套，进一步降低铰接转动时的磨损量，延长部件的维护周期；垂直段与水平段的孔位间距、整体外轮廓尺寸经过精准校核，

　　既能够满足常见小型传动机构的安装空间要求，又不会因为尺寸过大占用过多的设备内部装配空间，在紧凑型工装、小型自动化设备的结构设计中，这类一体化铰接支架能够减少装配环节的零件数量，降低多零件拼接带来的累积装配误差，提升整体机构的运行稳定性。设计过程中对各个孔位的位置度、相邻面的垂直度都做了明确的公差约束，比如垂直段安装面与六角孔轴线的垂直度、铰接孔轴线与安装基准面的平行度，这些公差要求直接决定了支架装配后整个传动机构的动作精度，若公差超差，会导致铰接转动卡滞、部件受力不均、局部磨损加剧等问题；此外，结构上所有的锐边都做了倒钝处理，既避免装配过程中划伤操作人员，也能消除锐边部位的应力集中点，提升构件的抗疲劳性能。
