小型台式龙门结构数控雕刻加工设备

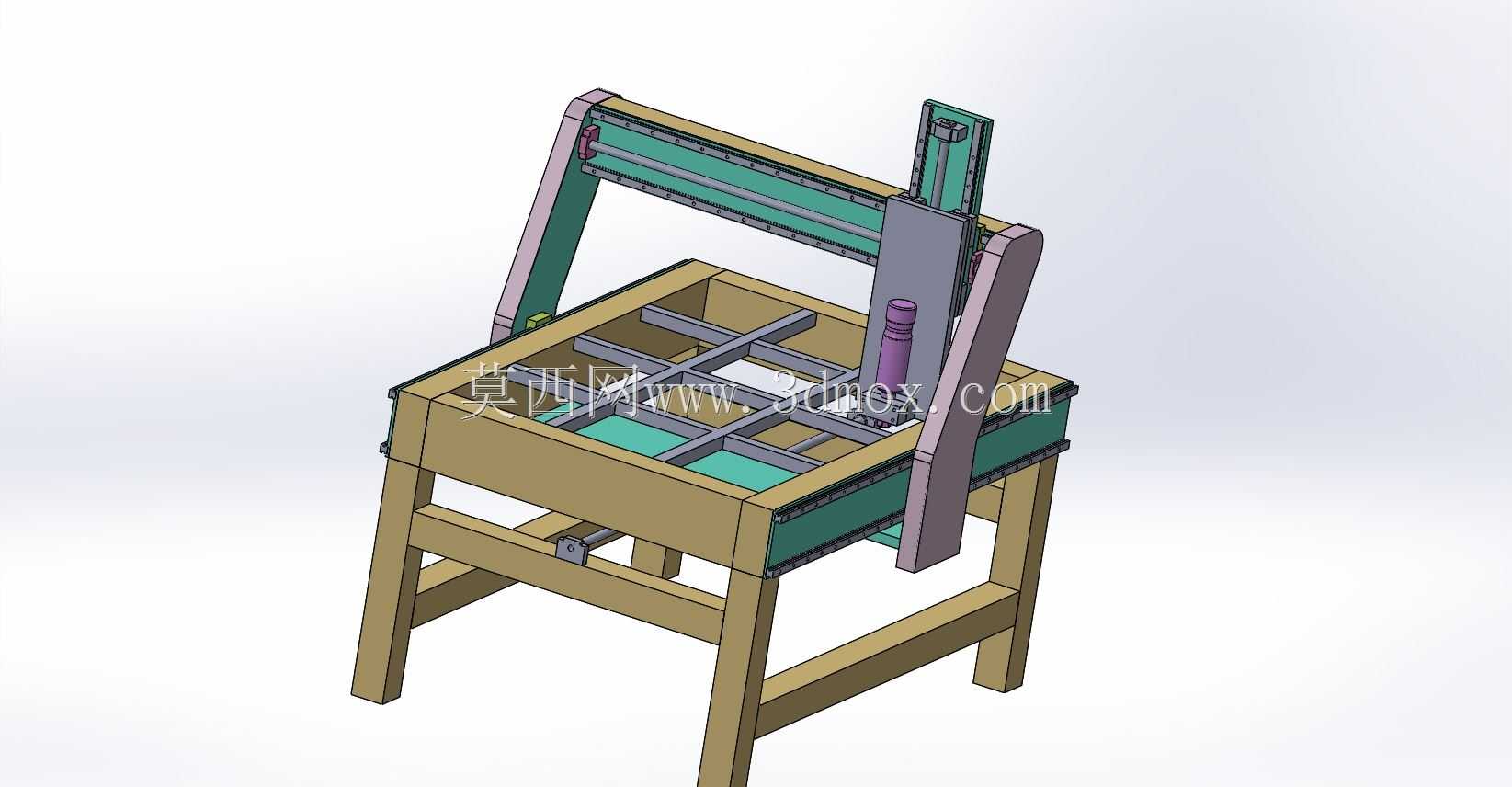

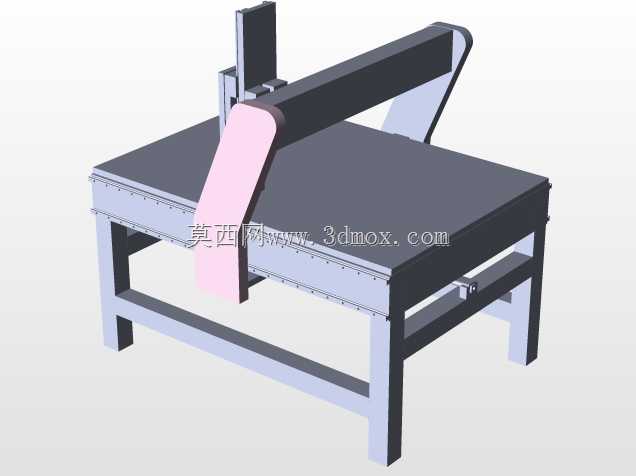

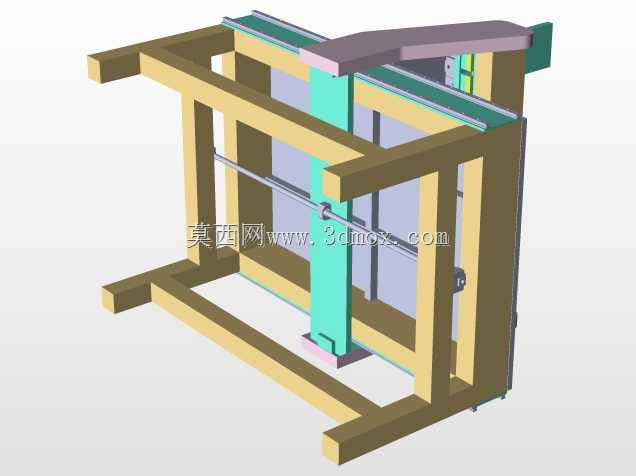

　　这款台式龙门架构的加工设备，主要面向小型加工坊、个人DIY加工场景，可覆盖软金属、木材、亚克力、PCB板等多种材质的平面铣削、雕刻、钻孔作业，加工幅面适配常规小尺寸工件的加工需求，无需占用过大车间场地，普通工作台面即可完成放置安装。从结构设计来看，设备采用方管焊接搭建的床身底座，四条立式支腿直接承接工作台面载荷，支腿间设置横向连接方管形成框架式支撑，有效降低加工过程中的整机共振，工作台面采用格栅式镂空设计，既减轻了床身整体重量，也方便加工碎屑的下落清理，同时预留了T型槽安装位，可搭配通用夹具完成不同外形工件的装夹固定。龙门部分采用双侧立式导轨支撑结构，横梁横跨在工作台上方，可沿Y轴方向做前后进给运动，Z轴主轴滑座安装在横梁导轨上，

　　可沿X轴做左右横向进给，主轴组件沿Z轴做上下垂直进给，三个轴向的传动均采用丝杠配合直线导轨的组合，保证进给过程的运动精度，避免加工过程中出现爬行、偏移问题。主轴部分采用通用风冷电主轴安装座，可适配不同功率的风冷主轴，满足不同切削负载的加工需求，主轴夹头可兼容常规直径的铣刀、雕刻刀，更换刀具操作便捷，无需复杂的专用工具。设备的安装边界设计充分考虑了小型场地的适配性，整机占地面积控制在常规工作台可承载的范围内，底部支腿可搭配减震垫脚使用，无需额外浇筑设备安装基础，接电即可完成调试运行，适合个体加工户、教学实训场景、创客空间的日常加工使用。在结构细节设计上，龙门两侧的立式导轨安装座采用加厚板材加工，保证导轨安装面的平面度，

　　横梁采用矩形截面的型材搭建，兼顾刚性与轻量化需求，避免横梁自身变形影响加工精度；各轴向的行程限位位置均预留了传感器安装位，可搭配行程开关实现软限位与硬限位双重保护，防止进给超程造成设备损坏。工作台的格栅间距经过合理设计，既保证碎屑能够顺利下落，也不会因为间距过大影响小型工件的装夹稳定性，床身底部预留了电控箱安装空间，可将驱动模块、控制板卡集成安装在床身内部，减少外部走线，提升设备整体的整洁度，避免加工过程中碎屑、切削液飞溅到电气元件上造成故障。从实际加工适配性来看，该结构可满足2*3英尺幅面内的工件加工需求，对于常见的标牌制作、木工浮雕加工、PCB线路板铣制、小型工艺件雕刻等场景都能适配，进给速度可根据加工材质灵活调整，

　　主轴转速也可根据刀具直径、加工材质匹配对应参数，兼顾加工效率与加工表面质量。设计过程中充分考虑了零部件的通用性，多数结构件可采用常规型材、标准件加工制作，降低了设备的制作成本，也方便后期的维护更换，各导轨安装面均预留了调整余量，装配时可通过打表调整导轨的平行度、垂直度，保证整机的装配精度满足加工要求。
