多工位精密通讯连接器冲压模具结构

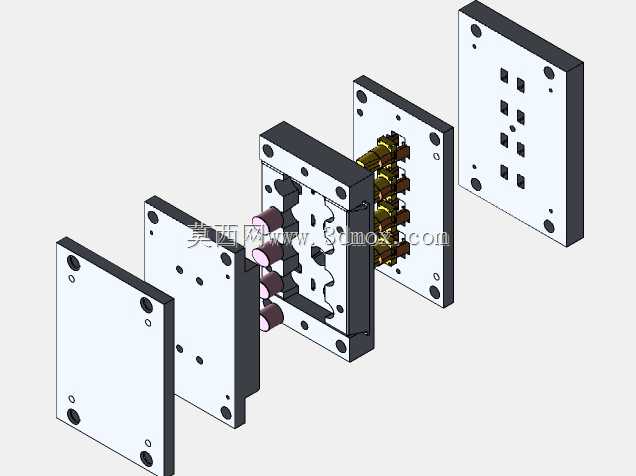

　　这套模具结构针对通讯类小型精密金属接插件的批量冲压生产设计，适配高速冲床的连续冲压工况，主要应用于消费电子、通讯基站设备内部的导电连接端子生产环节，这类端子是信号传输链路中的核心接触部件，对尺寸精度、形位公差、冲切断面质量有极高要求，一旦出现毛刺超差、成型角度偏移，会直接导致接触不良、信号衰减等问题，影响整套通讯设备的运行稳定性。从结构拆分来看，整套模具采用多层板叠装的级进模架构，从入料侧到出料侧依次排布冲导正孔、冲裁外形、多次折弯成型、精整、落料的工位，各工位之间通过导正销实现条料的精准步距定位，避免高速送料过程中出现的步距偏移问题。模具的上下模座采用45号钢调质处理，保证长期冲压过程中的刚性，减少合模时的形变偏移；凹模板、

　　卸料板、凸模固定板则采用合金工具钢淬火处理，硬度控制在HRC58-62之间，应对高速冲压下的磨损，延长模具的刃磨周期。内部的成型工位针对端子的多段折弯结构做了分步成型设计，避免一次折弯角度过大导致的材料开裂、回弹超差问题，每一步折弯都预留了回弹补偿量，通过前期试模数据调整凸模的成型角度，保证最终出料的端子折弯角度公差控制在±0.5度以内，接触平面的平面度不超过0.02mm。模具的导柱导套采用可拆卸式滚珠导柱结构，配合卸料板上的小导柱辅助导向，保证上下模合模时的同轴度误差不超过0.005mm，避免小尺寸凸模出现啃模、断裂的问题。安装边界方面，这套模具的上下模座预留了标准的模柄安装位、压板锁紧槽，

　　适配市面主流的25吨-45吨开式高速冲床的安装尺寸，模座的闭合高度设计为180mm，开模行程满足卸料板的卸料行程需求，同时预留了足够的送料空间，适配自动送料机的条料输送高度。模具内部还设计了误送料检测结构，当条料送料步距出现偏差时，检测销会触发设备急停信号，避免模具误冲导致的结构损坏。在实际生产场景中，这套模具可以配合卷料自动送料机构实现连续无人化生产，单次冲程即可完成一个成品端子的加工，生产效率可达每分钟300冲次以上，成品的尺寸一致性远高于单工序模具，适合百万级以上批量的通讯端子生产需求。设计过程中针对端子的细小接触臂结构，在对应的凸模位置做了补强设计，同时在卸料板对应位置增加了小导套对凸模进行全程导向保护，

　　避免直径不足1mm的细小凸模在冲压过程中出现受力断裂的问题。模具的卸料弹簧采用矩形截面重载弹簧，均匀排布在卸料板四周，保证卸料力均匀分布，避免条料在卸料过程中出现变形，影响后续工位的定位精度。各模板之间还设计了定位销与紧固螺丝的组合定位结构，保证模板拆装刃磨之后的重复定位精度，减少重新校模的时间成本。对于冲裁工位的刃口，采用了镶拼式结构，当局部刃口出现磨损崩缺时，只需要更换对应的镶件即可，不需要整体更换模板，大幅降低后期的模具维护成本。成型工位的入块也采用了快拆设计，方便根据材料批次的回弹差异快速调整成型入块的补偿量，适配不同批次原材料的性能波动。
