数控车床用环形冷却环结构设计

　　在数控车床进行深孔钻削、盲孔攻丝这类工序时，切削区域的冷却与排屑一直是影响加工精度与刀具寿命的核心痛点，常规的外置冷却喷嘴往往受工件装夹位置、刀具干涉影响，无法将冷却液精准输送到切削刃接触区，尤其是针对ID模具块的内孔加工、小尺寸3D打印零件的二次机加工序，普通冷却方案的覆盖盲区会直接导致刀具烧损、孔壁粗糙度超差、切屑卡滞断刀等问题，这款环形冷却环正是针对这类加工场景设计的专用冷却辅件。

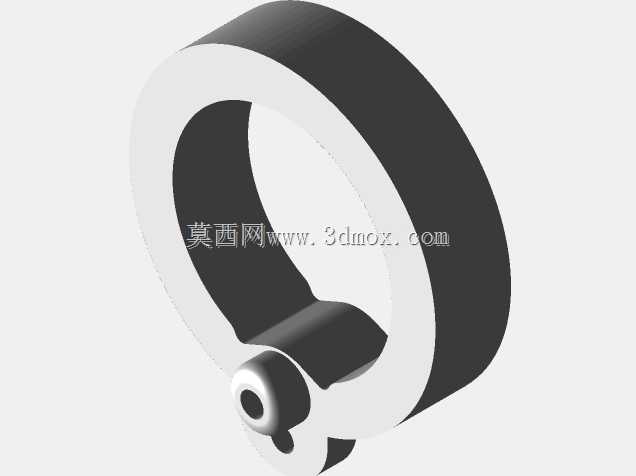

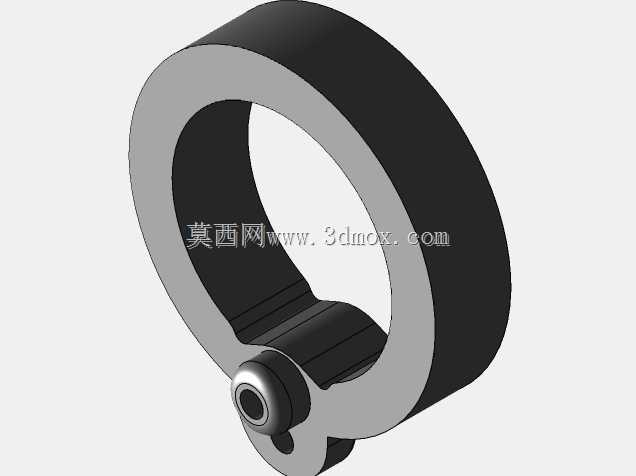

　　从结构设计逻辑来看，整体采用开口式环形基体作为主体承载结构，环形的内孔尺寸匹配常规数控车床刀塔附近的安装空间，可直接套装在主轴前端或者刀座的对应安装位，无需对原有车床结构做大规模改造，安装时仅需通过底部的快插接口对接机床原有冷却管路即可完成布设，环形基体的中空腔作为冷却液的导流通道，区别于传统单喷嘴的点式冷却，环形结构可沿圆周方向形成均匀的冷却液包覆层，当刀具穿过环体内孔进行钻孔、攻丝作业时，冷却液可从环体靠近切削端的导流缝隙全方位喷射到刀具与工件的接触区域，不管是钻头的排屑槽还是丝锥的切削齿，都能得到持续的冷却液冲刷，既可以快速带走切削产生的高温，也能借助液流的冲击力将切屑从孔内及时冲出，避免切屑在孔底堆积造成的二次切削问题。

　　在安装边界的适配性上，这款冷却环的环形基体厚度控制在窄幅区间，不会过多占用Z轴的加工行程，底部的管路接头采用标准的快插式结构，可匹配常规机床冷却系统的管路通径，安装时环体的中心轴线需要与主轴回转轴线保持同轴，偏差控制在0.1mm以内即可保证冷却喷射的均匀性，不会出现偏流导致的局部冷却不足问题。针对小尺寸零件的加工场景，环体的内孔直径做了适配优化，既可以保证常规直径的钻头、丝锥顺利穿过，也不会因为内孔过大导致冷却液压力分散，环形基体的外侧采用圆弧过渡设计，没有突出的尖锐棱角，可避免加工过程中与运动的刀座、工件发生刮碰，提升使用的安全性。

　　从实际使用的功能特性来看，这款冷却环的中空腔结构做了等截面流道设计，可保证冷却液在环体内部流动时压力损失控制在较低水平，即使机床冷却泵处于常规工作压力下，环体出口处的冷却液喷射压力也能满足深孔加工的冲屑需求，针对攻丝工序的特殊需求，环体的导流角度做了针对性倾斜，可让冷却液顺着丝锥的导入角直接进入螺纹啮合区域，有效降低丝锥攻丝时的切削扭矩，减少螺纹烂牙、丝锥折断的概率。在ID模具块的加工场景中，由于模具块的内孔加工位置往往比较紧凑，外置喷嘴很难伸入到模具块的加工位附近，这款环形冷却环可随刀座一同移动，始终保持与切削区域的固定间距，不管是在模具块的哪个位置进行钻孔、攻丝作业，都能提供稳定的冷却与冲屑效果。针对3D打印零件的二次机加工，由于这类零件往往存在内部异形空腔，普通冷却方式的冷却液很难进入空腔内部对加工位置进行冷却，这款冷却环的环形喷射方式可让冷却液从多个角度包裹加工部位，即使是零件上的斜孔、交叉孔位置，也能获得足够的冷却液供给，避免3D打印零件因为局部切削温度过高出现材料变形、加工尺寸超差的问题。

　　在结构细节的设计考量上，环形基体的材质选用具备一定耐油耐切削液腐蚀的刚性材料，可长期在充满切削液雾气的加工环境中使用，不会出现锈蚀、流道堵塞的问题，底部的接头位置做了密封强化处理，可承受常规机床冷却系统的工作压力，不会出现渗漏问题。环体与安装位的固定方式采用简易的锁紧结构，操作人员可根据不同的加工需求快速调整环体的前后位置，适配不同长度的刀具加工场景，当使用长钻头进行深孔加工时，可将环体调整到靠近工件端面的位置，缩短冷却液的喷射距离，提升冲屑效果；当使用短丝锥进行浅孔攻丝时，可将环体适当后移，避免与工件的装夹夹具发生干涉。
