高精度一体式带柄校准球体结构设计

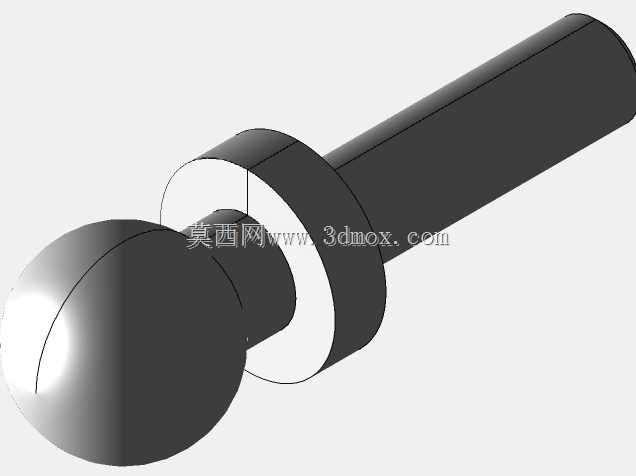

　　在精密检测与设备校准场景中，带柄校准球是三坐标测量机、机床在机检测系统、视觉对位设备完成精度校验的核心基准件，这款一体式带柄校准球的设计完全围绕工业现场的实际使用需求展开，没有多余的装饰性结构，所有几何特征都服务于基准精度保持与装夹便利性。从结构布局来看，产品采用球头、定位轴肩、装夹柄三段式同轴设计，球头部分为完整的高精度球面，作为空间坐标校准的基准几何体，球面的轮廓度、球度公差直接决定校准结果的可靠性，设计时优先保证球面的连续完整性，没有开设任何槽孔或平面，避免球面基准出现断点导致检测取点时出现拟合误差。中间的定位轴肩是安装定位的核心结构，轴肩的端面与装夹柄轴线保持严格垂直，轴肩的外圆与球头、装夹柄保持同轴，

　　安装时轴肩端面可以直接贴合夹具的定位面，快速完成Z向位置的定位，不需要额外调整轴向位置，能大幅缩短现场校准的准备时间。尾部的装夹柄采用等直径圆柱结构，表面粗糙度控制在适合夹持的范围，既可以适配三坐标测量机标配的磁性表座夹口，也能装入机床专用的校准夹具内，圆柱柄的直径公差采用过渡配合设计，装夹后不会出现径向晃动，同时拆卸时不需要过大的敲击力，避免球面受冲击出现精度损伤。从实际使用场景出发，这款校准球的设计充分考虑了现场的工况适配性：球头与柄部采用一体式结构设计，没有拼接焊缝或装配接缝，避免了长期使用后装配间隙带来的基准偏移问题，也不会出现接缝处积尘、积切削液导致的清洁难题，日常使用后只需要用无尘布擦拭球面即可完成维护，

　　不需要拆解清理配合面。安装边界方面，装夹柄的长度经过优化，既保证夹具有足够的夹持长度避免装夹打滑，也不会因为柄部过长导致整体悬伸量过大，在机床高速移动检测时出现振颤影响校准精度；轴肩的直径大于装夹柄直径，既可以作为轴向定位的硬限位，也能在装夹时起到阻挡作用，避免夹具过度夹持顶到球头根部造成球面损伤。在功能特性上，这款校准球可以覆盖多类设备的校准需求：针对三坐标测量机，可用于完成测头半径补偿、测头角度切换后的精度校验、测量机空间长度误差的标定；针对数控机床在机检测探头，可用于完成探头安装后的偏心补偿、主轴跳动带来的测量误差校准；针对机器视觉检测设备，可作为空间标定物完成相机内外参数的校准，统一视觉坐标系与设备运动坐标系的位置关系。

　　设计过程中特意规避了分体式校准球的常见缺陷：没有采用螺纹连接的球头与柄部结构，避免螺纹配合间隙带来的球头偏心问题，也不会因为长期拆装导致螺纹磨损出现精度失效；球头根部与轴肩的过渡位置采用小圆弧过渡，避免应力集中导致的柄部断裂问题，同时过渡圆弧不会延伸到球面的有效工作区域，不会影响球面取点的有效范围。从尺寸适配性来看，这款校准球的各段尺寸都匹配工业现场的通用夹具规格，装夹柄直径适配市面上绝大多数磁性表座、探头校准架的夹持范围，轴肩的厚度足够承受装夹时的轴向抵紧力，不会因为长期抵紧出现轴肩变形导致定位面倾斜；球头的直径选择兼顾了检测取点的便利性与小空间的适配性，既不会因为球径过小导致测头取点时容易触碰柄部或夹具，也不会因为球径过大无法进入小型设备的校准工位。在精度保持性设计上，整体结构采用对称布局，重心落在装夹柄的轴线上，高速移动或旋转校准时不会出现偏载导致的振动，球面的有效工作区域覆盖整个外球面，即使局部球面出现轻微磕碰，只要剩余球面的有效范围足够覆盖检测取点的角度区间，依然可以完成校准工作，延长了产品的实际使用寿命。
