多工位可调式三爪夹持卡盘结构

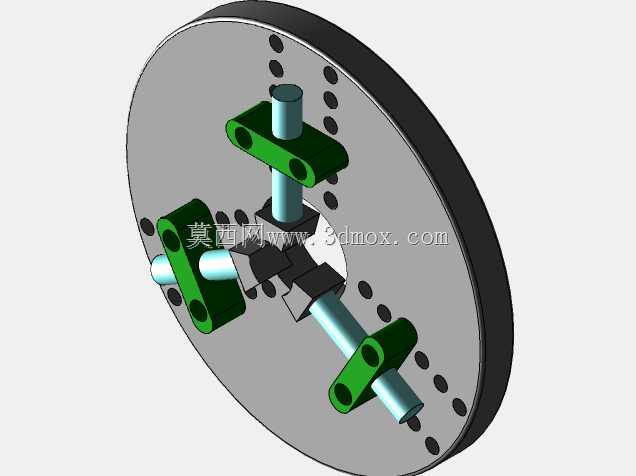

　　在机械加工、小型零件装配、检测工位的工件装夹环节，常规定径卡盘往往只能适配固定直径区间的工件，遇到多规格小批量零件切换加工时，频繁更换卡爪甚至整套卡盘的操作，会直接拉低工位有效作业时长，这类可调卡盘的设计初衷，就是解决小批量多规格零件的快速装夹适配问题。从结构上看，这套卡盘采用圆盘式基体作为承载主体，基体盘面预制了多组阵列排布的调节定位孔，三组夹持组件可沿盘面的径向导向槽滑动调整位置，通过定位孔配合紧固件完成夹持半径的锁定，无需更换卡爪就能覆盖一定范围内不同直径的轴类、套类零件装夹需求。夹持组件采用分体式设计，接触工件的支撑柱可根据工件的外形更换不同接触形式的端头，比如针对光滑圆柱面可换平端面支撑头，

　　针对带台阶的轴类零件可换带避让槽的支撑头，针对薄壁套类零件还可更换大接触面积的弧形压头，避免装夹变形。设计时优先考虑了安装兼容性，卡盘基体的背面采用标准的法兰连接止口，可直接适配常规车床、分度头、检测转台的主轴安装接口，不需要额外制作过渡连接盘，安装时只需将止口对准主轴定位端面，拧入圆周分布的连接螺栓即可完成固定，安装端面的跳动公差可控制在0.02mm以内，满足常规机加工的装夹精度要求。从夹持行程来看，三组卡爪的径向调节范围覆盖了从小直径销类零件到中等直径盘类零件的装夹尺寸，调节时可先松开三个夹持组件的紧固螺钉，将工件放置在卡盘中心位置后，同步推动三个夹持组件向中心靠拢，待支撑柱接触工件外圆后逐一拧紧紧固件，

　　再微调每个夹持组件的位置保证工件中心与卡盘回转中心重合，整个装夹调整过程不需要专用扳手，普通内六角扳手即可完成所有操作。在实际应用场景中，这类可调卡盘除了用于普通车床的小批量零件车削装夹，还可安装在焊接变位机上用于小型焊接组件的回转夹持，也可固定在检测工作台上配合三坐标测量仪完成异形零件的多点定位装夹，甚至在小型装配工位上，也能作为回转工装底座完成产品的多面装配作业。结构设计上规避了常规三爪卡盘的伞齿轮传动结构，没有复杂的传动副，日常维护只需要定期清理导向槽内的切屑、灰尘，在滑动接触面涂抹少量润滑脂即可，不存在传动间隙累积导致的夹持精度下降问题，长期使用的稳定性更优。盘面的阵列定位孔采用等角度分布，每个调节档位的间距经过精确计算，

　　调整时可根据工件直径快速对应到相应的孔位，减少反复找正的时间，三个夹持组件的结构完全一致，单个组件损坏后可单独拆卸更换，不需要整套报废，降低了工装的使用维护成本。支撑柱与夹持座之间采用间隙配合，可根据装夹需求调整支撑柱的伸出长度，针对轴向尺寸较长的工件，可将支撑柱向外伸出更长的距离，增加轴向的夹持接触长度，避免工件装夹后出现悬臂晃动；针对轴向尺寸较短的盘类零件，可将支撑柱收回至贴近盘面的位置，保证装夹的稳定性。夹持座与盘面导向槽的配合采用梯形槽结构，可承受较大的切削力与夹持反力，在进行轻铣、钻孔等存在侧向力的加工工序时，也不会出现夹持组件移位的问题，相比普通的平板滑槽结构，梯形槽的锁紧可靠性更高，能承受更大的倾覆力矩。
