AAB机器人第六轴铝制电机安装支架结构

　　在工业机器人末端执行器的轴系布局中，第六轴作为直接连接作业工具的核心转动单元，其支撑结构的刚性、安装精度直接决定末端作业的重复定位精度与动态响应表现，这款铝制电机安装支架正是为AAB系列小型六轴机器人第六轴定制的专属支撑构件，承担着伺服电机定位、轴系载荷传递、相邻结构连接的多重作用。从实际产线应用场景来看，这类支架多用于3C电子装配、小件分拣、精密涂胶等负载不超过3kg的轻载作业工位，这类场景对机械臂末端的重量控制、转动惯量控制要求极高，因此支架选用铝合金作为基材，既能够通过压铸或CNC加工获得足够的结构强度，又能将自身重量控制在合理区间，避免增加第六轴转动时的额外惯量，影响伺服电机的动态跟随性能。

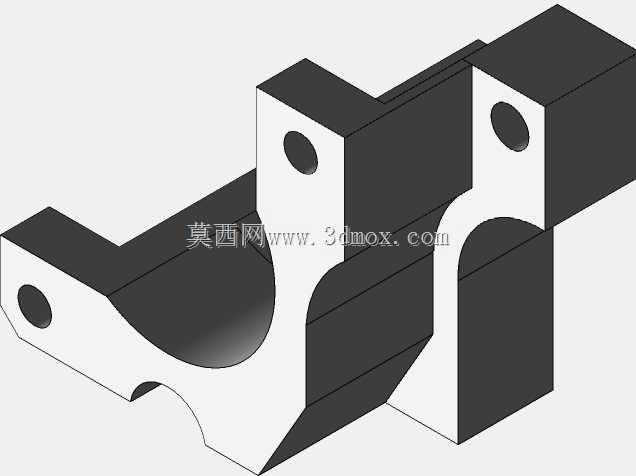

　　从结构功能特性来看，支架采用一体化的异形腔体设计，中部的半圆弧抱持结构直接与伺服电机的圆柱安装面贴合，配合两侧的安装耳孔实现电机的周向与轴向完全定位，避免电机在频繁正反转、加减速过程中出现位移或偏转。支架两侧伸出的带孔连接耳，分别用于连接第五轴的转动输出端与第六轴的谐波减速器输入端，孔位的同轴度公差控制在0.02mm以内，保证轴系转动时不会出现偏载卡滞的问题。支架上预留的多个沉头孔位，既可以用于安装电机的动力线、编码器线的走线固定座，也能根据实际作业需求加装传感器支架、气管固定座等附属构件，不需要额外在支架上钻孔攻丝，破坏原有结构的应力分布。

　　在设计思路上，这款支架完全遵循等强度设计原则，在应力集中的圆弧过渡区域做了加厚处理，而在非承载的侧壁区域做了局部挖空减重，通过有限元应力仿真验证，在承受额定扭矩载荷时，支架最大变形量不超过0.01mm，完全满足精密装配场景的精度要求。支架的安装边界经过严格校核，整体轮廓在第六轴转动全行程内不会与第五轴壳体、末端线缆、作业工具产生干涉，相邻安装面的平面度公差控制在0.015mm以内，保证电机安装后输出轴与减速器输入轴的同轴度符合装配要求，避免轴系运转时出现额外的径向力，缩短轴承与减速器的使用寿命。

　　从实际装配逻辑来看，支架的安装顺序需要先将电机从支架后侧嵌入中部的圆弧抱持腔，通过电机前端法兰的四个安装孔与支架上的对应螺柱锁紧，再将支架整体与第五轴输出法兰对接，最后穿入第六轴的传动构件完成轴系组装，所有安装孔位都做了导入倒角设计，方便自动化产线的自动装配作业，不需要人工反复调整对位。支架表面做了硬质阳极氧化处理，既提升了铝合金表面的硬度与耐磨性能，也能在车间多尘、有少量切削液飞溅的环境下避免表面腐蚀，长期使用也不会出现安装面锈蚀导致的拆卸困难问题。在日常维护场景中，这款支架属于不可维修零件，一旦出现安装孔滑丝、结构变形、碰撞开裂等问题就需要整体更换，因此在结构设计时特意将支架的安装接口做了标准化处理，同系列机器人的该支架可以完全互换，不需要额外调整装配参数，降低产线停机维护的时间成本。
