三坐标测量机星型探头校准球体结构

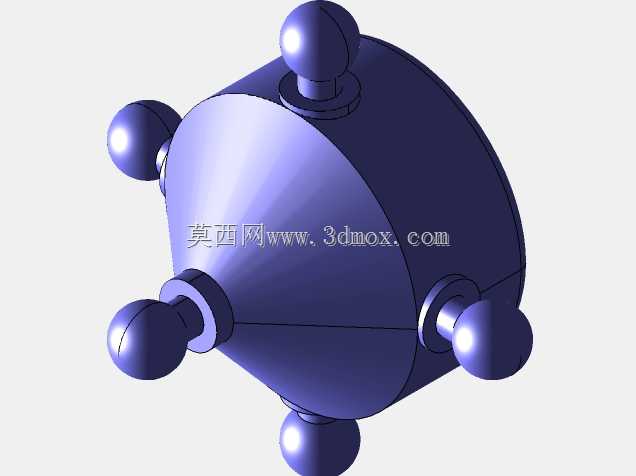

　　在精密几何量检测领域，三坐标测量机作为高精度尺寸形位公差检测的核心设备，其测量精度的保障离不开定期的探头校准环节，这款星型多球校准结构正是针对多方向星型探头设计的专用校准基准件。日常车间检测场景中，三坐标测量机配备星型探头时，可一次性完成工件多个方位的尺寸、形位公差检测，无需反复调整探头角度，能大幅提升复杂箱体、精密结构件的检测效率，但多测头组合的安装误差、各方向测针的红宝石球径偏差、测头偏转带来的系统误差，都需要通过高精度基准件完成校准补偿，才能保证最终测量数据的可靠性。这款校准结构采用中心基体加六个方向均匀分布校准球的布局，六个校准球分别沿三维坐标系的正负X、Y、Z方向伸出，完全匹配星型探头的测针分布角度，校准时无需旋转测座，

　　即可一次性完成所有方向测针的球径标定、测头位置偏差补偿、各测针之间的空间位置关系校准，相比传统单球校准需要反复转动测座、逐根校准测针的操作，能将校准耗时压缩六成以上，同时避免了测座旋转带来的重复定位误差，提升校准精度的一致性。设计阶段首先要保证各校准球的自身形位精度，球面的圆度误差需控制在0.5微米以内，球面粗糙度达到Ra0.05以下，减少测针接触时的微观接触误差；其次六个伸出球的球心需要严格对准中心基体的三维坐标原点，各球心到中心原点的距离公差控制在1微米以内，相邻球心连线的垂直度误差不超过0.8微米，保证校准时各方向的误差补偿值准确。中心基体采用近球形的多面安装结构，每个校准球通过同轴的连接柱与基体刚性连接，连接柱与基体、

　　连接柱与校准球的配合采用过盈压装加低温粘接的复合工艺，避免长期使用后出现连接松动、球心偏移的问题；连接柱的直径设计为校准球直径的三分之一，既保证足够的连接刚性，又能在校准时给测针留出足够的移动空间，避免测针触碰连接柱或基体造成校准数据异常。安装边界方面，整个结构底部设计有标准的M8螺纹安装孔，可直接固定在三坐标测量机的工作台通用夹具上，也可搭配专用磁力底座实现快速装夹，整体外接圆直径控制在120mm以内，不会占用过多工作台测量空间，适配市面上绝大多数行程在500mm以上的桥式、龙门式三坐标测量机。实际使用过程中，每次更换星型探头、调整测针长度、设备搬迁或长时间停机重启后，都需要使用该结构完成探头校准，校准时测针以0.

　　5N的恒定接触压力触碰各校准球的赤道位置、极点位置，采集至少25个点拟合球面，系统自动计算各测针的有效球径、空间位置偏移量，将误差补偿到后续的测量程序中。相比传统的单方向校准球，这种六向星型布局的校准件还能完成测头各方向触发力一致性的校验，当某一方向测针的触发灵敏度出现偏差时，可通过该方向校准球的测量数据快速识别，及时调整测针安装状态或更换失效测针，避免批量检测时出现系统性的尺寸偏差。结构选材上，校准球采用高硬度碳化钨材质，硬度达到HRA92以上，长期反复触碰不会出现球面磨损、凹坑，基体采用经过时效处理的不锈钢材质，线膨胀系数与三坐标工作台的花岗岩材质接近，车间温度波动在±2℃范围内时，不会因材料热胀冷缩带来额外的校准误差，保证不同温度环境下校准数据的稳定性。
