118度135度钻头刃磨专用角度量规

　　在机加工现场的钻削工序里，钻头刃磨后的角度精度直接决定了钻孔质量、排屑顺畅度以及钻头自身的使用寿命，这款针对118度、135度两种主流钻头顶角设计的刃磨量规，就是为解决现场快速校验钻尖角度的需求开发的。日常车间里，操作工人刃磨麻花钻大多依靠手持砂轮机作业，纯靠经验判断角度很容易出现两切削刃不对称、顶角偏差超差的问题，轻则导致钻孔孔径偏大、孔壁粗糙度差，重则会让钻头在钻削过程中受力不均出现崩刃、折断，尤其是在加工不锈钢、高温合金这类难加工材料时，钻尖角度的偏差会大幅提升切削阻力，加剧刀具损耗。这款量规的核心应用场景就是覆盖普通结构钢加工常用的118度标准钻尖角，以及硬材料、薄板加工常用的135度钻尖角的快速校验，

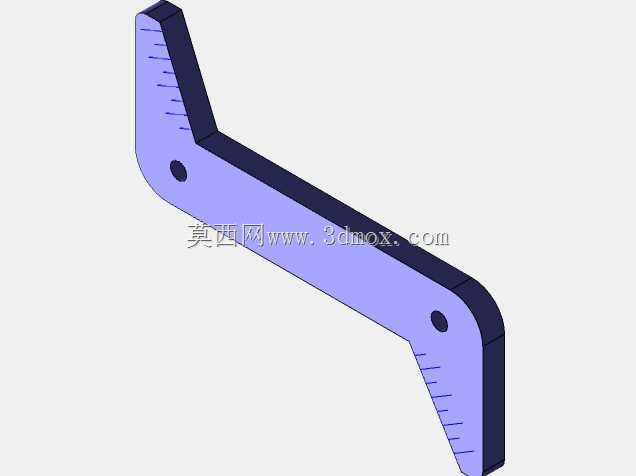

　　工人在砂轮机上完成钻头粗磨后，不需要把钻头拿到二次元或者角度仪上做精密检测，直接将量规的两个测量臂贴合到钻头的两个主切削刃上，就能直观判断角度是否符合要求，同时量规上带有的1/16增量刻度，还能辅助判断两切削刃的长度是否对称，避免出现单边刃切削的问题。从设计思路上看，这款量规没有采用复杂的活动结构，整体为一体式弯折成型结构，两个测量臂分别对应两种标准钻尖角度，弯折处的圆弧过渡做了应力释放处理，避免长期使用后出现角度变形，量规本体上开设的两个定位孔，既可以作为手持操作时的防滑指位，也能在不使用时穿钉悬挂在工具架上，适配车间工具定置管理的要求。量规的测量边做了淬硬处理，硬度达到HRC55-60，长期和高速钢、

　　硬质合金钻头的刃口接触也不会出现磕碰凹陷，保证测量基准的精度稳定性。从外形尺寸与安装边界来看，这款量规整体为薄型片状结构，厚度控制在5mm左右，整体长度不超过150mm，弯折后的最大外轮廓宽度在80mm以内，完全可以放入钳工的随身工具腰包，不会占用过多储物空间，测量时不需要额外的安装固定，手持即可完成操作，不管是在砂轮机旁的刃磨工位，还是在钻床的加工工位，都能随时拿取使用，不需要专门的检测平台配合。不同于实验室用的高精度角度测量仪，这款量规的设计完全贴合车间现场的使用环境，表面做了发黑处理，耐油污耐锈蚀，即使沾了切削液、磨屑，只需要用棉纱一擦就能干净，不会因为现场的恶劣环境出现刻度锈蚀看不清的问题。刻度线采用激光蚀刻工艺，

　　不会因为长期摩擦出现刻度磨损脱落的情况，1/16的增量刻度刚好匹配英制、公制钻头的刃磨校验需求，不管是加工公制尺寸孔还是英制尺寸孔，都能通过刻度判断钻尖的对称度。在实际使用中，这款量规还能辅助新手工人快速掌握钻头刃磨的手法，新手在刃磨时可以边磨边比对，快速找到正确的刃磨角度，减少试切的材料浪费，也能降低老工人反复测量的辅助时间，提升刃磨效率。量规的两个测量臂的内边为测量基准面，平面度控制在0.02mm以内，角度公差控制在±0.5度，完全满足现场钻削加工的精度要求，不需要过高的精度带来不必要的成本提升，毕竟现场刃磨的钻头本身就不需要实验室级别的角度精度，这个公差范围刚好平衡了制造成本和使用需求。整体结构没有多余的零部件，不存在松动、损坏的风险，使用寿命远高于带活动组件的角度量具，非常适合机加工车间、维修班组、钣金加工工位这类需要频繁刃磨钻头的场景使用。
