鼓式右轴制动机构结构设计

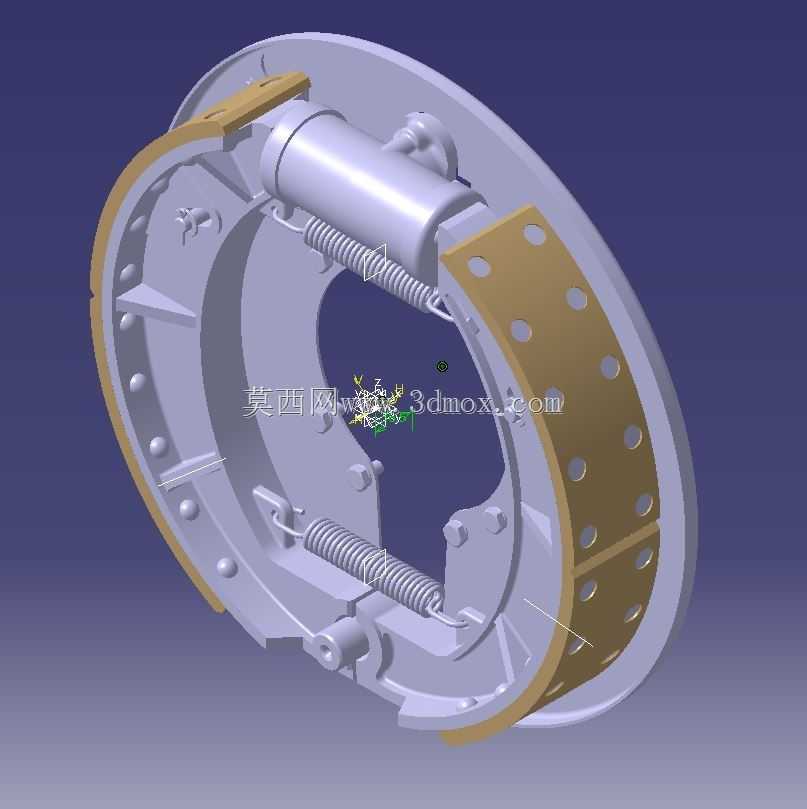

　　这套鼓式右轴制动机构，适配RáBA-180.0规格车轴，是商用车、重载工程车辆行车制动系统的核心执行部件，日常承担车辆行驶过程中的减速、驻车锁止功能，在非铺装路面重载运输、矿区作业车辆的制动回路中应用广泛，相比盘式制动结构，这类鼓式机构能够提供更大的制动力矩，同时密封结构可阻挡泥沙、碎石侵入摩擦副，适配恶劣工况下的长期使用需求。从结构设计逻辑来看，整个机构以圆形制动底板为安装基准，底板上预设的凸台、销孔直接对接车轴端的安装法兰，所有制动部件均集成在底板朝向制动鼓的一侧，安装时无需额外调整部件相对位置，仅需保证制动蹄摩擦片外圆与制动鼓内圆的同轴度即可完成装配，大幅降低现场维保的装配难度。制动蹄采用分体式弧形结构，

　　两块蹄片通过下端的支承销铰接在底板上，上端对接制动分泵的活塞推头，摩擦片通过铆钉固定在蹄片外圆弧面，摩擦片表面开设的均匀排屑孔，可在制动摩擦过程中排出磨屑，避免磨屑嵌入摩擦面导致制动异响、制动力矩波动。回位弹簧采用两根不等刚度拉伸弹簧，分别布置在蹄片的上下连接位，制动解除时可快速拉动两块蹄片回位，避免摩擦片长期拖磨导致的过热烧蚀、磨损加剧问题，弹簧的挂接位置经过力矩平衡计算，保证两块蹄片回位行程一致，不会出现单侧偏磨的情况。从安装边界尺寸来看，整个机构的外轮廓完全适配180规格制动鼓的内腔尺寸，制动蹄张开后的最大外圆尺寸与制动鼓内圆保留标准摩擦间隙，日常维保调整间隙时，仅需调整支承销的偏心量即可快速设定标准间隙，无需拆解整个机构。

　　制动分泵采用卧式单缸结构，直接固定在底板上端的安装位，泵体两端的活塞直接顶靠在蹄片上端的推槽内，制动时高压制动液推动活塞外伸，推动两块蹄片向外张开，让摩擦片紧压在制动鼓内圆表面，通过摩擦力矩阻止制动鼓随车轮转动，实现车辆减速。这类右轴专用的制动机构，在结构上与左轴机构呈镜像对称，蹄片的摩擦片倒角、弹簧挂接方向、分泵油口位置均针对右侧车轴的布置空间做了适配，安装时不会与车轴端的半轴、轮毂轴承座产生空间干涉。在实际使用场景中，这类鼓式制动机构的制动力矩放大效应明显，相同分泵推力下可获得比盘式制动高30%左右的制动力矩，非常适合总质量较大的货运车辆、工程作业车辆使用，同时封闭的鼓式结构可避免雨水、泥沙直接接触摩擦面，在泥泞、

　　涉水工况下制动性能衰减更小，可靠性更高。设计过程中针对蹄片的受力变形做了优化，蹄片的T型截面筋条布置在受力最大的圆弧中段，避免长期大制动力矩下蹄片出现塑性变形，导致摩擦片接触面积下降、制动力不足的问题。摩擦片采用耐磨摩擦材料配方，在连续制动产生的200-300℃工作温度下，摩擦系数可保持稳定，不会出现明显的热衰退，满足长下坡路段连续制动的使用需求。整个机构的所有运动部件均做了防锈处理，支承销表面做淬火处理提升耐磨性，回位弹簧表面做电泳防锈，可在高湿度、高盐雾的使用环境下长期工作，不会出现销子锈死、弹簧断裂导致的制动回位失效问题。在三维建模过程中，所有部件的配合间隙均按照实际装配公差设定，铰接位的转动间隙、摩擦片与制动鼓的工作间隙、分泵活塞的行程余量都做了参数化设定，可直接用于后续的工程出图、虚拟装配验证，也可作为同类型制动机构改型设计的基础模型，调整蹄片半径、分泵规格即可适配不同吨位的车轴使用需求。
