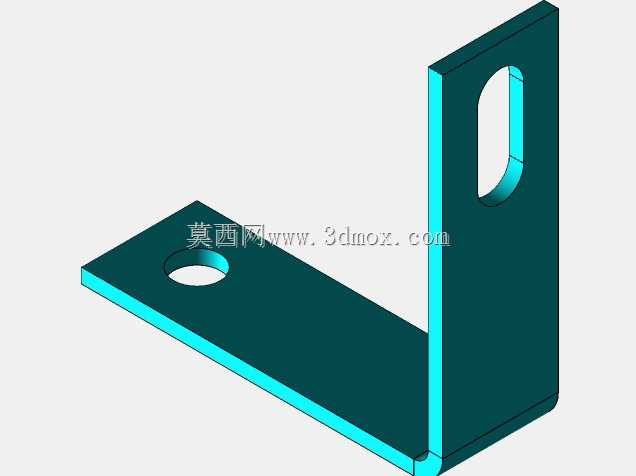

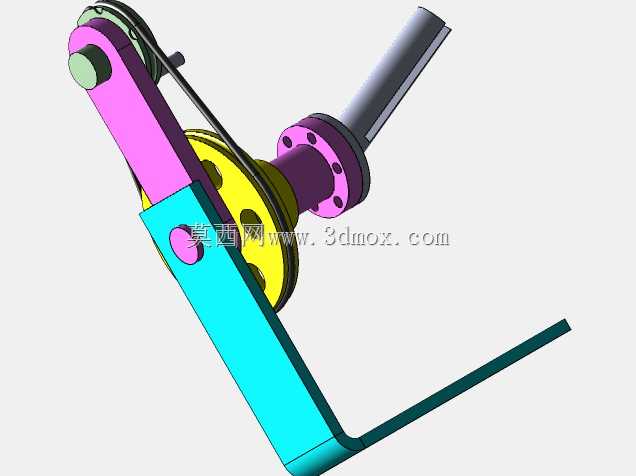

L型带腰孔滚轴安装固定支架结构

　　这款L型折弯结构的固定支架，主要应用在各类需要搭载滚轴做直线滑动、转动支撑的设备工位上，常见于小型输送线的侧边导向、工装夹具的行程限位、电子设备内部的滑动组件支撑场景，用来给滚轴提供稳定的安装基准，同时预留调节余量适配装配公差。从结构设计来看，支架采用90度垂直折弯成型，两个安装面分别承担不同的固定功能：水平底面开有圆形通孔，用于穿装螺栓将支架整体锁固在设备基座、型材框架或者安装板面上，孔位的直径匹配常规的M4-M6规格紧固件，安装时可以根据实际排布需求选择对应螺栓规格，孔边做了轻微的沉孔处理，避免螺栓头凸起影响后续部件的贴合安装。垂直立面上开设的长圆形腰孔，是整个支架的核心功能结构，腰孔的长度方向沿着垂直面的竖直方向排布，

　　滚轴的安装轴端可以穿入这个腰孔内，既能够让滚轴沿着腰孔方向做上下位置调整，补偿加工和装配过程中产生的尺寸误差，也可以在设备运行过程中给滚轴提供小范围的浮动余量，避免硬接触导致的滚轴卡滞、磨损加剧问题。设计时特意将两个安装面的折弯处做了圆角过渡，没有采用直角锐边结构，一方面是减少折弯加工时的应力集中，避免支架在受载时从折弯处出现开裂变形，另一方面也能消除安装过程中的锐边割手风险，符合机械装配的安全设计要求。从安装边界来看，水平安装面的宽度和长度比例经过适配，当支架通过底面单孔锁固时，足够的支撑面宽度可以保证支架不会出现绕螺栓转动的偏移，垂直立面的高度刚好覆盖滚轴的调节行程范围，不会因为立面过短导致腰孔长度不足，

　　也不会因为立面过高造成材料浪费、占用过多设备内部安装空间。支架的板材厚度选择兼顾了刚性和轻量化需求，在承受常规滚轴及配套滑动部件的载荷时，不会出现立面变形、腰孔扩孔的问题，同时整体重量较轻，不会给安装基座带来额外的负重负担。实际应用中，这类支架往往成对对称布置在滚轴的两端，两个支架的腰孔对齐后穿入滚轴轴端，调整好滚轴的水平度和工作高度后，通过轴端的紧固件锁死位置，就可以完成滚轴的安装固定；如果需要滚轴具备一定的弹性压紧功能，还可以在腰孔上方加装弹簧，给滚轴提供持续的下压力，适配不同厚度的工件通过需求。不同于一体式焊接的固定支座，这种折弯式的支架加工工艺更简单，通过板材激光切割下料后数控折弯即可成型，加工精度容易保证，

　　不需要后续的焊接、打磨工序，生产效率更高，成本也更可控，适合批量用在各类小型自动化设备、电子工装、输送导向机构中。在建模过程中，结构的折弯半径、腰孔的两端圆弧半径、安装孔的位置度都做了严格的参数化约束，修改对应参数就可以快速调整支架的整体尺寸、孔位大小、腰孔长度，适配不同直径的滚轴、不同的安装空间需求，能够直接导出工程图用于生产加工，也可以导入装配体中做干涉检查，验证整体机构的运行合理性。
