牧田款开槽弹性夹头锁紧结构

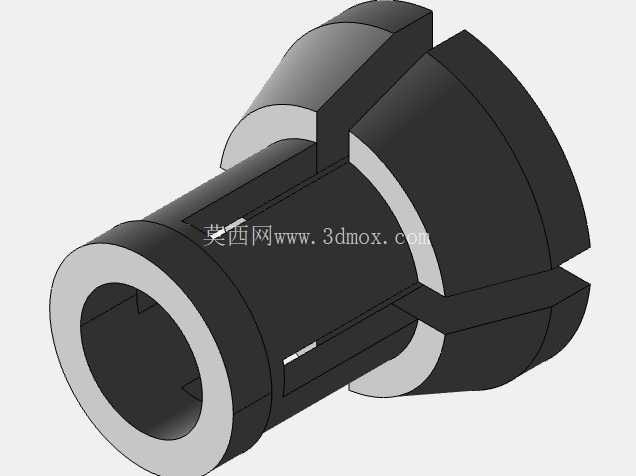

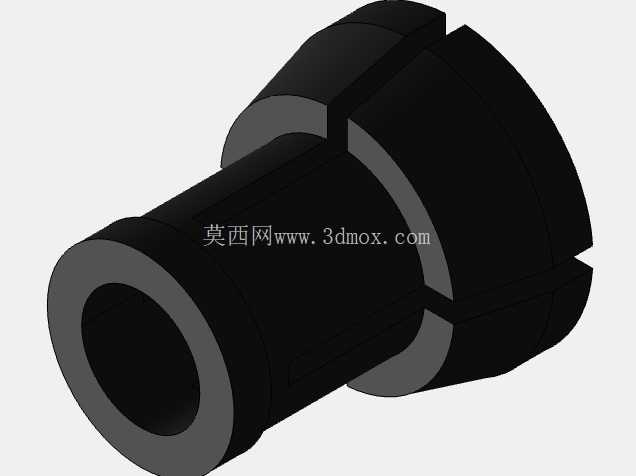

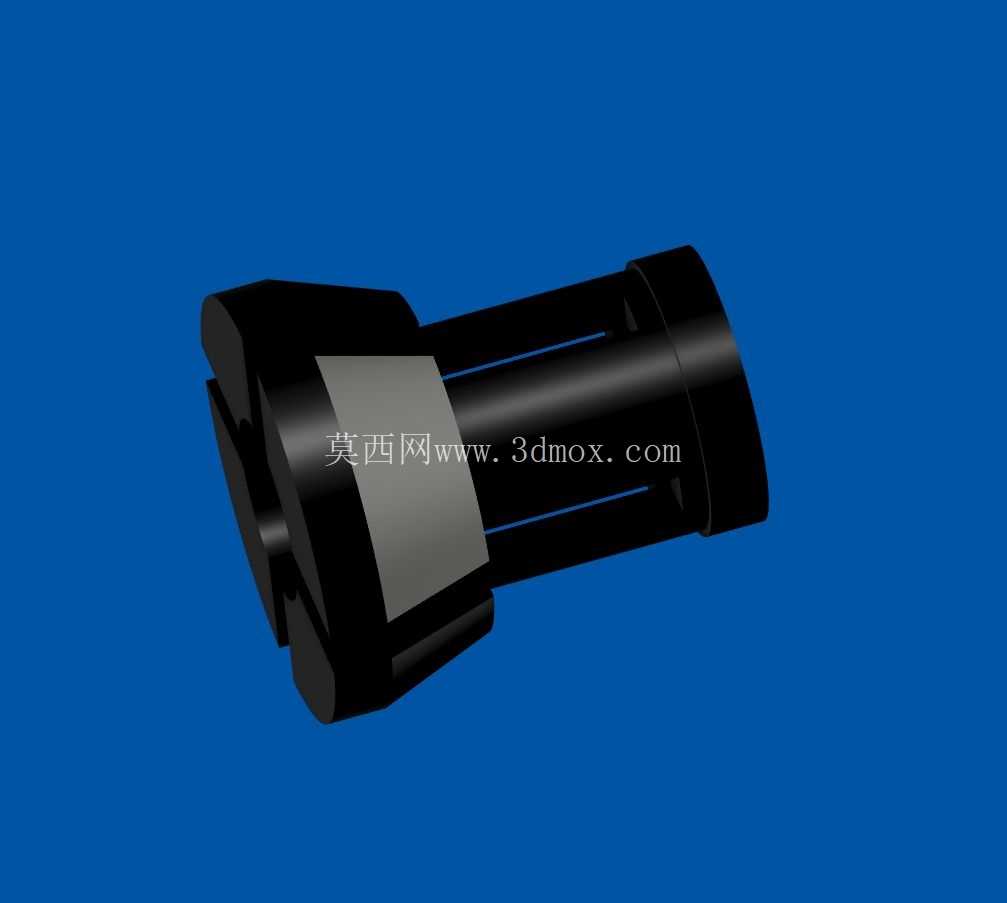

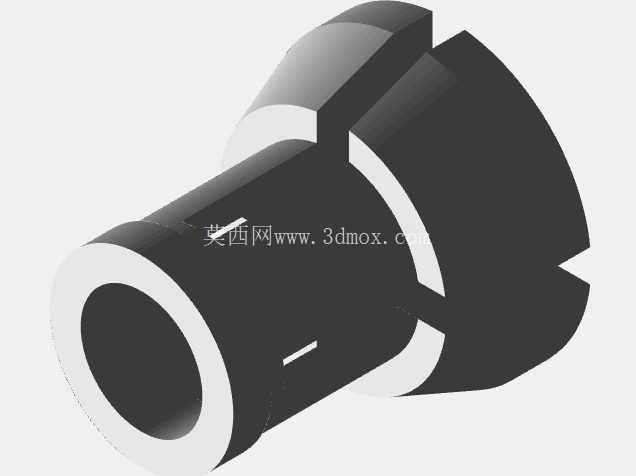

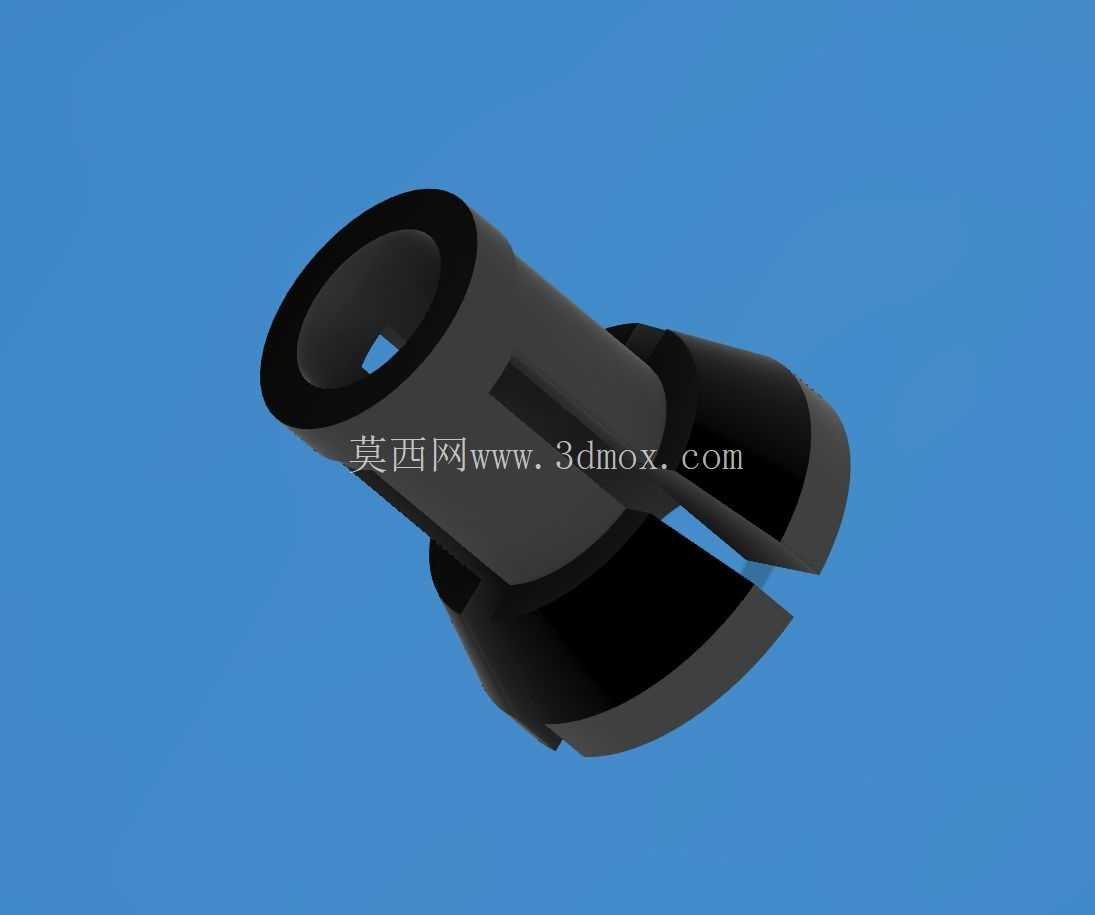

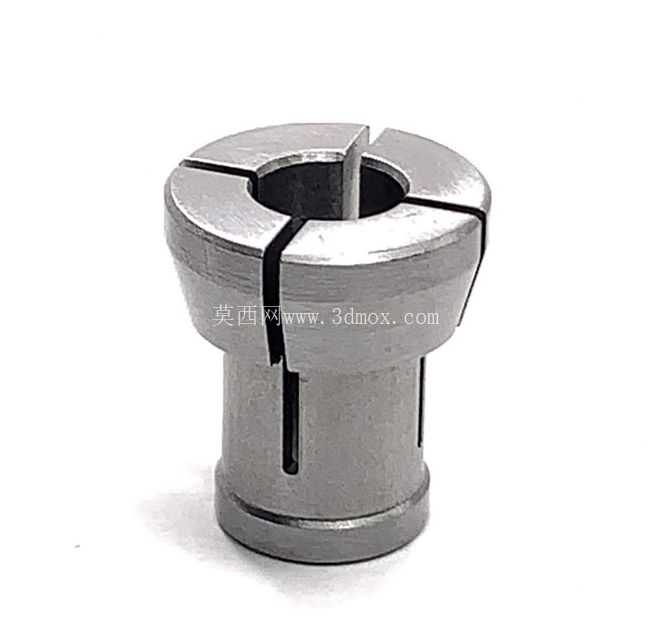

　　这类弹性夹头常配套在牧田系列手持电动工具、小型台式加工设备的主轴输出端，承担刀具、磨头、小型工作头的装夹定位功能，在金属修磨、木材开孔、小型零件精密钻铣场景中应用广泛，相比三爪卡盘这类装夹结构，它的同轴度表现更优，装夹后工作头的径向跳动量可控制在极小范围内，能有效降低加工过程中的振动，延长耗材使用寿命。从结构设计来看，主体采用一体式合金钢坯料加工成型，上端沿圆周均匀开设三道轴向通槽，槽缝宽度经过精确计算，既保证夹头在锁紧套的径向压力下能产生均匀的弹性形变，又不会因槽宽过大导致夹头刚性不足、装夹时出现偏摆；上端内孔处设置的定位凸键，可与带对应键槽的工作头配合，传递扭矩的同时避免工作头在高速运转时出现打滑空转。夹头下部为圆柱导向段，

　　与设备主轴的内孔采用小间隙配合，装配时可直接沿轴向推入安装位，无需额外调整同轴度，导向段末端的凸缘结构可与主轴内的限位台阶贴合，确定轴向安装位置，避免锁紧过程中夹头随锁紧套同步转动。设计过程中需要重点考量槽缝的加工深度，槽深过浅会导致夹头收缩量不足，无法适配公差范围内的不同直径工作头，装夹适配范围变窄；槽深过大则会削弱夹头的整体结构强度，在大扭矩输出场景下容易出现槽根处的应力集中，长期使用后产生疲劳断裂。夹头的外锥面与锁紧套的内锥面锥度保持完全一致，锥面配合的接触面积不低于85%，保证锁紧时径向压力均匀传递到整个夹头圆周，避免局部压力过大导致工作头装夹偏斜。实际使用中，这类夹头的装夹直径覆盖范围通常在1-10mm区间，

　　可适配直柄麻花钻、旋转锉、砂磨头、螺丝批头等多种工作头，更换工作头时仅需旋松锁紧套即可释放夹头的弹性形变，快速取出工作头，无需额外拆卸夹头本体，能大幅提升现场作业的换头效率。夹头的所有棱边都做了微小倒角处理，既避免装配时划伤操作人员，也能减少装配过程中与主轴、锁紧套的磕碰损伤，延长整体使用寿命。
