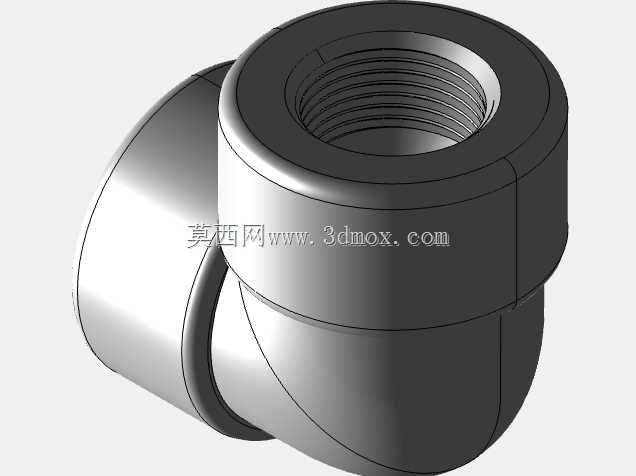

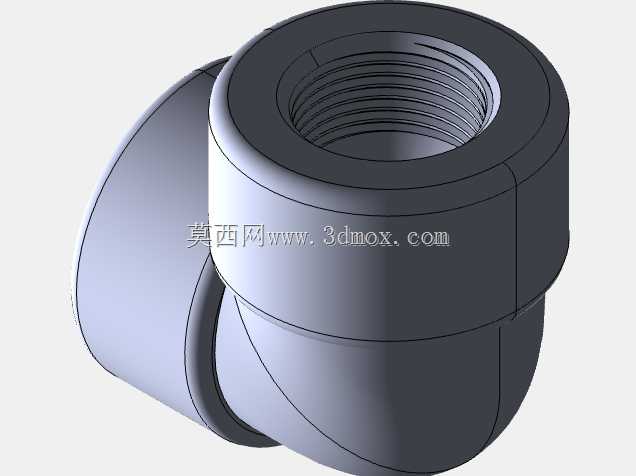

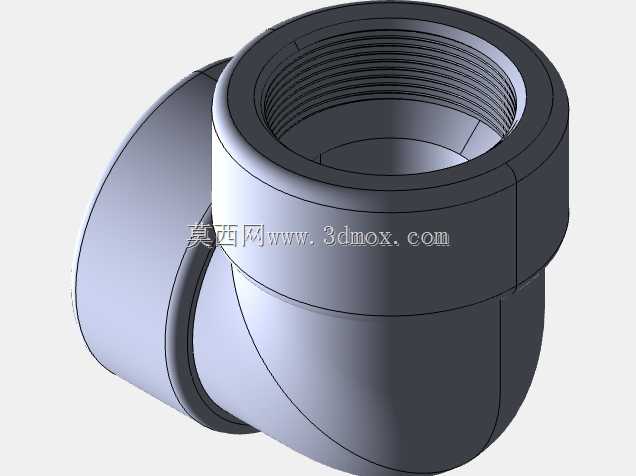

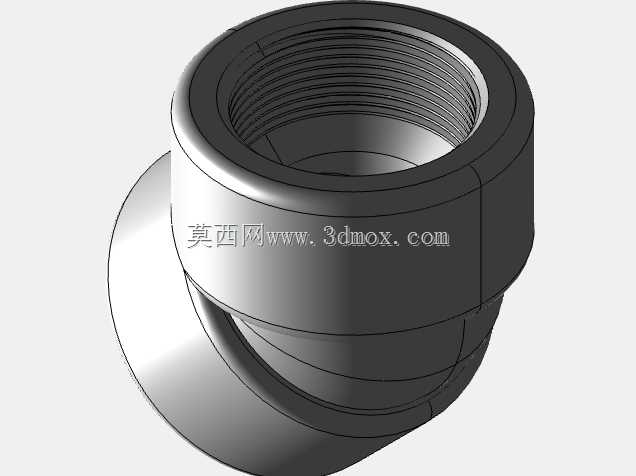

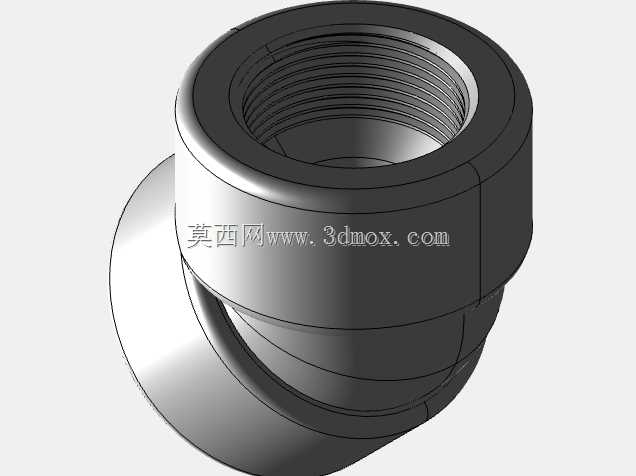

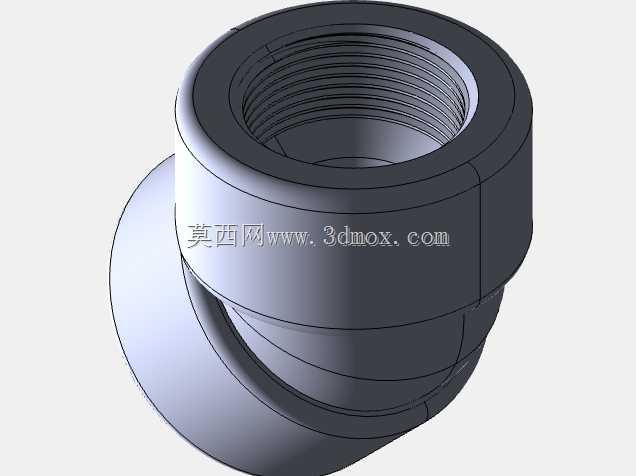

内螺纹90度弯通管路转接接头

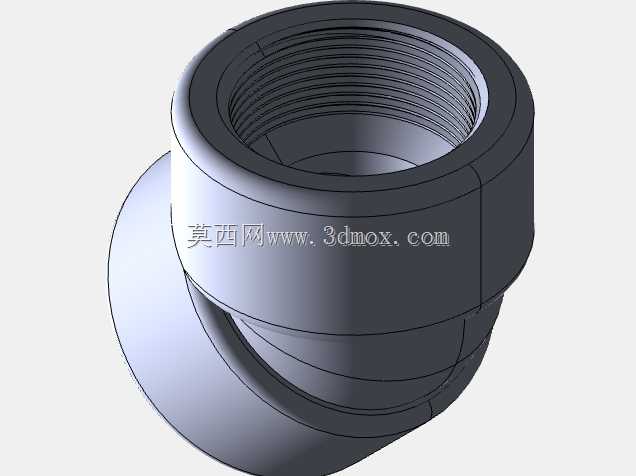

　　在现场管路排布遇到直角转向、同时两端都需要采用螺纹直连的工况里，这类弯通接头是管路系统里很基础但容错率很低的连接件。做三维结构设计时，最先要锁定的不是外观曲面，而是两端接口的空间位置关系：一端轴线水平延伸，另一端轴线垂直向上，两轴线在弯头曲率中心处正交，转角偏差需要控制在管路装配允许的公差范围内，否则现场对接硬管或软管时会产生强制装配应力，长期运行后螺纹密封面容易出现渗漏。

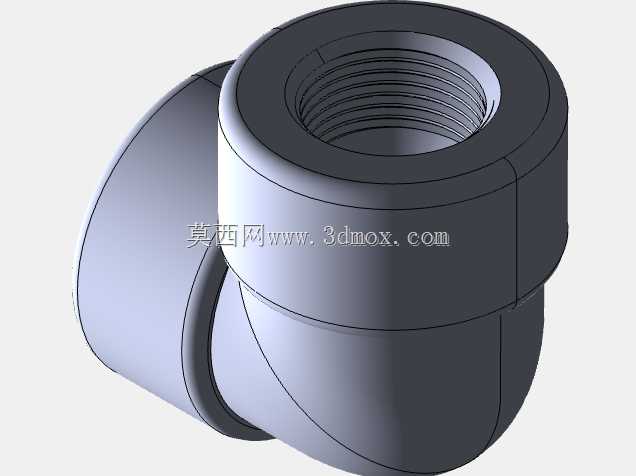

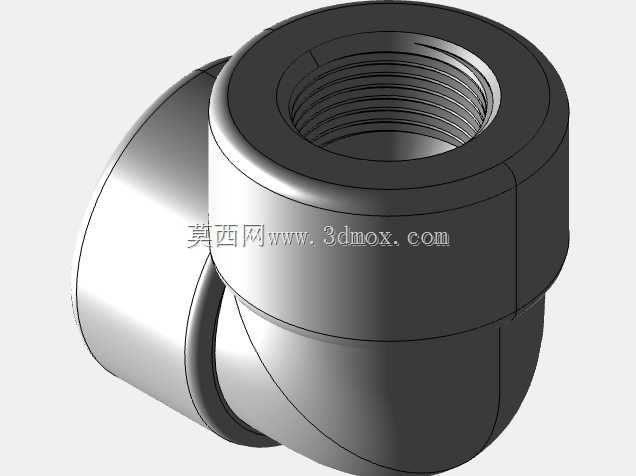

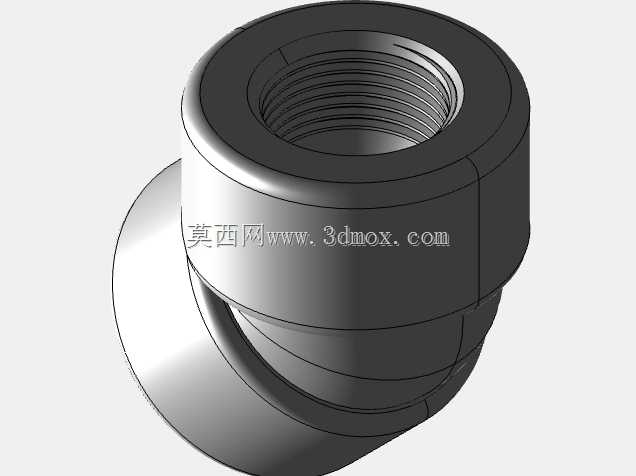

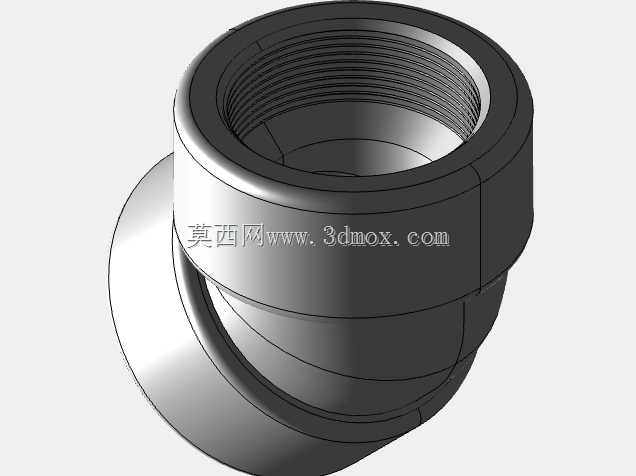

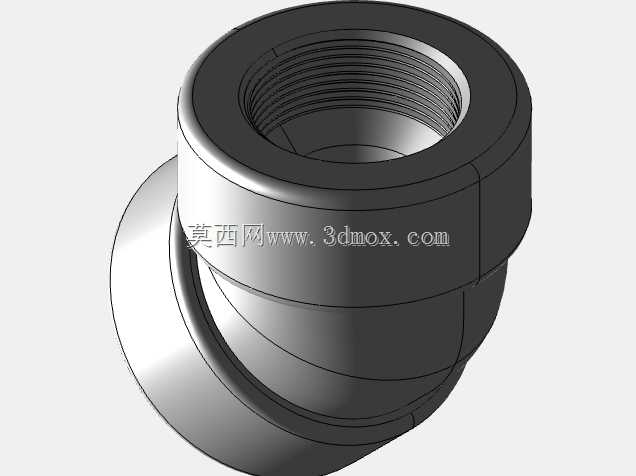

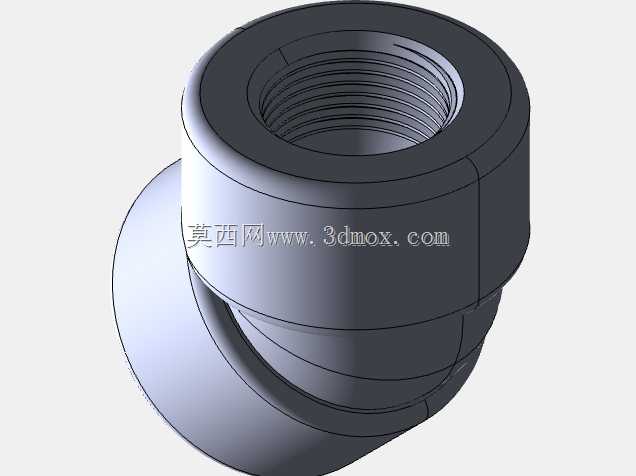

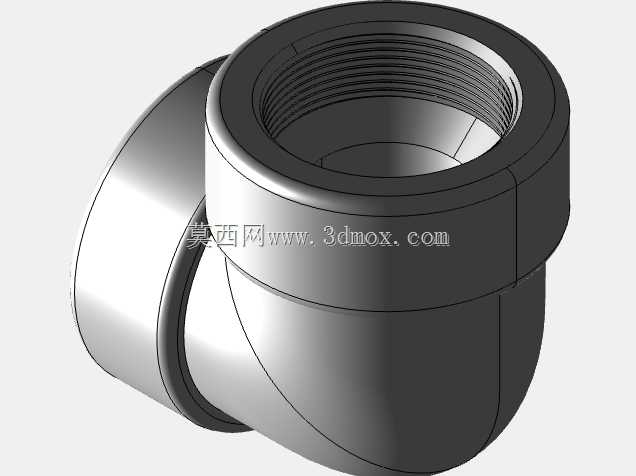

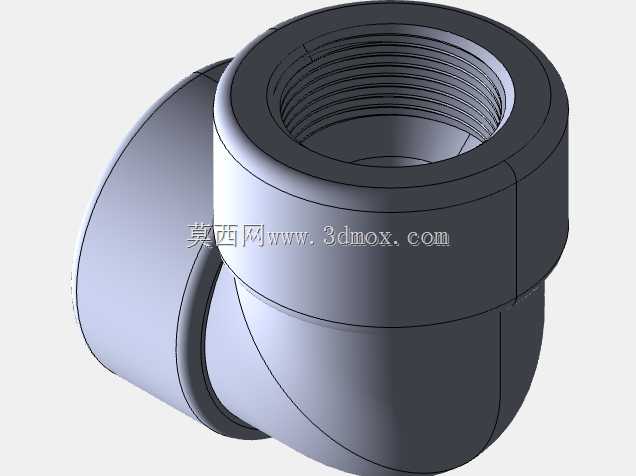

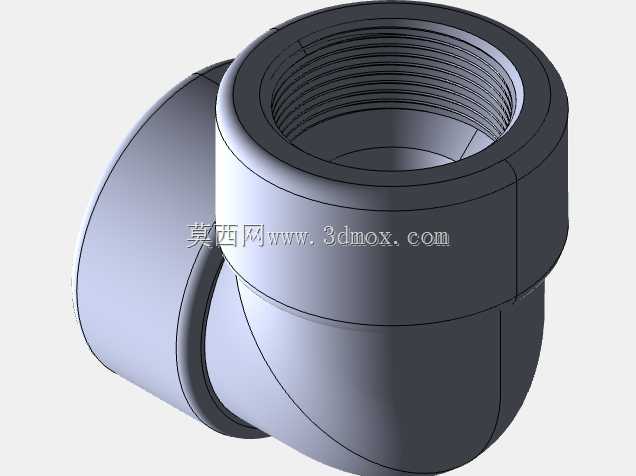

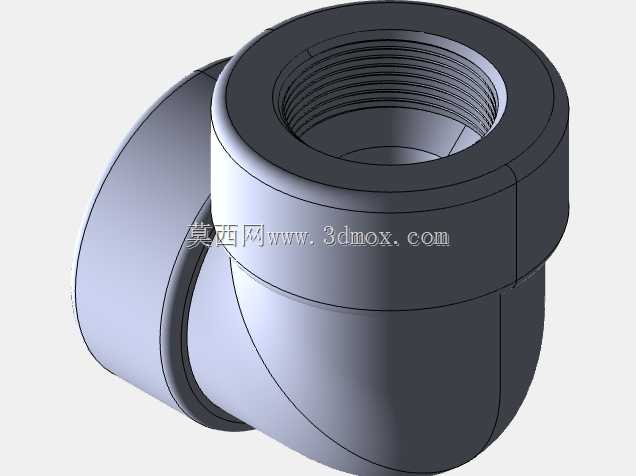

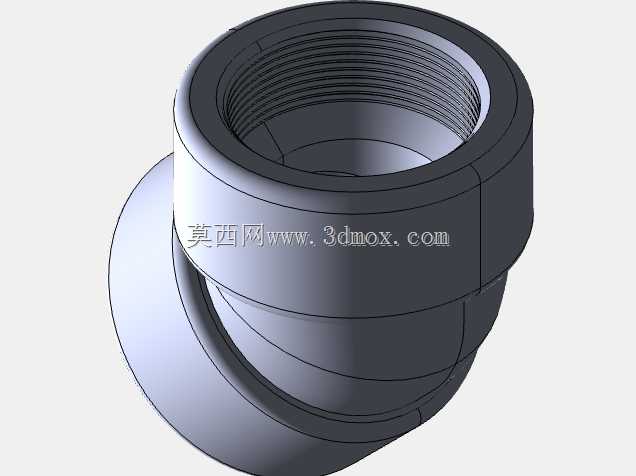

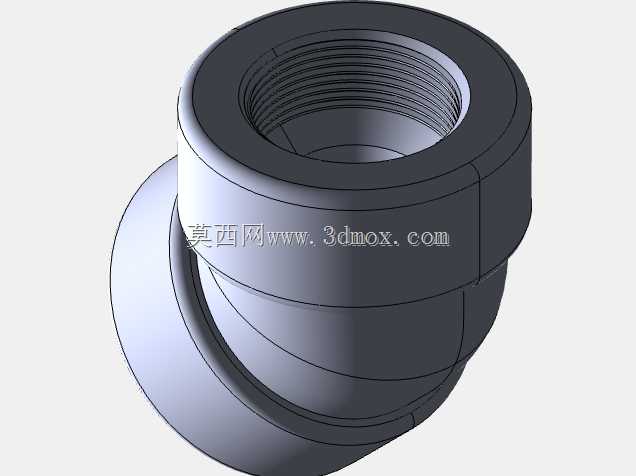

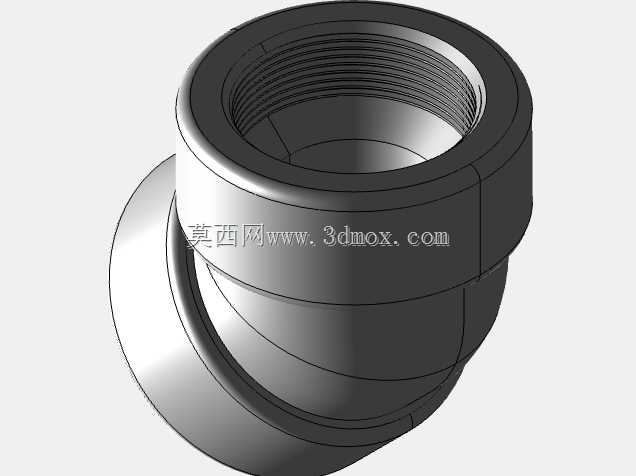

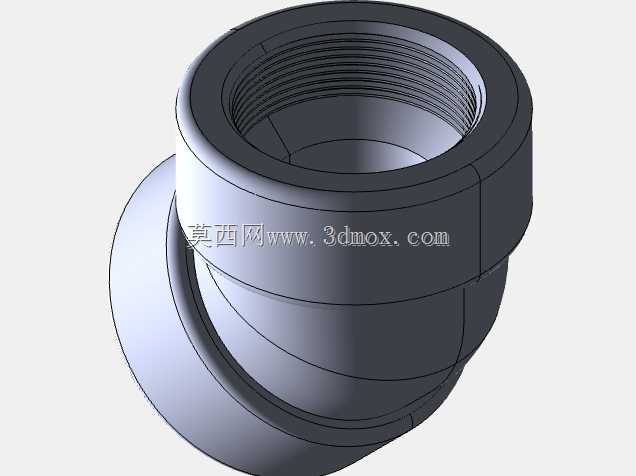

　　接头垂直向上的端口加工有完整内螺纹，螺纹段长度覆盖了标准拧入深度，端口外圈做了加厚凸台结构——这个凸台不是装饰特征，一方面给螺纹攻丝预留足够的壁厚，避免管壁过薄导致螺纹牙型承载能力不足，另一方面在扳手拧紧时，凸台的六角/圆柱受力面可以承受夹持扭矩，不会把力直接传递到弯头弯曲段，减少弯角处因拧紧力矩产生的微变形。水平侧的接口外壁做了阶梯过渡，从弯头主体圆弧段向外逐步收窄，适配对应规格管路的插入或外螺纹对接需求，阶梯处的圆角过渡避免了流道截面突变，也降低了注塑或机加工过程中应力集中开裂的风险。

　　从内部流道设计来看，弯头转弯处采用平滑圆弧过渡，没有直角锐边，流体经过转向时的局部阻力损失比直角焊接弯头更小，在给排水、小型液压回路、气动系统、轻工设备管路里都能适用。如果是输送水或常规流体，内螺纹配合生料带或密封胶即可实现端面密封；如果是低压气动场景，搭配螺纹密封胶也能满足无泄漏要求。设计时壁厚分布做了差异化处理：螺纹啮合区域壁厚最大，承受管路内压和拧紧力矩的双重载荷；弯头弯曲外侧壁厚略大于内侧，符合承压弯头的载荷分布规律——流体转向时外侧受冲刷和内压拉伸载荷更高，加厚外侧可以有效延长接头使用寿命。

　　安装边界方面，布置这个接头时需要在垂直端口上方预留足够的扳手操作空间，不能紧贴设备墙板或其他管线，否则工具无法卡入夹持位完成拧紧；水平侧对接管路时，要保证对接管线的轴线和接头水平端口轴线同轴，侧向偏移量不能超过密封件允许的补偿范围，不然螺纹会出现偏扣，密封面压合不均匀。接头整体外形没有突出的尖锐棱角，外表面的分型线或加工刀痕在三维模型里都做了贴合工艺的简化，既不会影响实际装配，也方便后续出工程图时标注尺寸公差、形位公差。

　　在整机设备的管路建模流程中，这类标准接头通常作为管路布局的基准元件，先确定两个正交接口的坐标点位，再沿接口轴线延伸绘制前后段管路，能快速完成直角转向段的布线，避免自行绘制弯头时出现螺纹牙型错误、弯角半径不符合流体要求的问题。模型里完整还原了内螺纹的牙型细节、各段台阶的配合尺寸、弯角处的过渡曲面，结构工程师可以直接调取它做管路干涉检查，确认接头和周边机架、电气元件没有运动或安装干涉，也能据此核算接头的通流能力，匹配整个管路系统的流量压力参数。
