1寸PP材质三片式内螺纹手动球阀

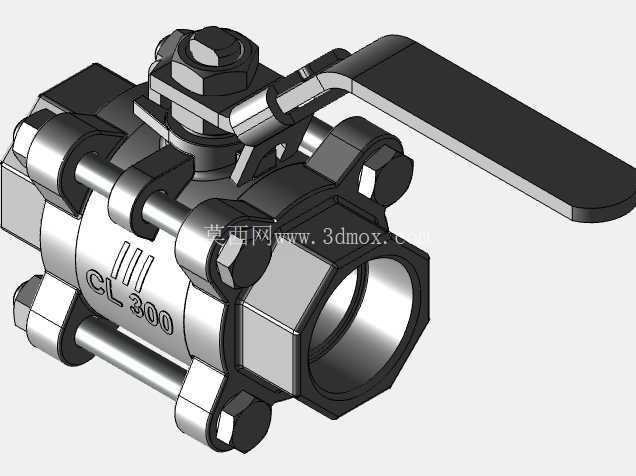

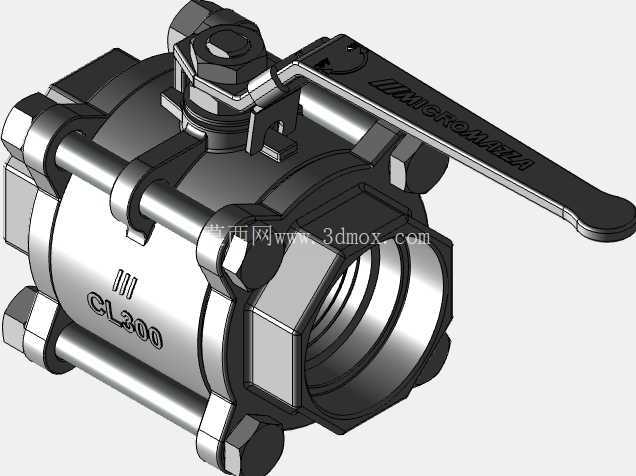

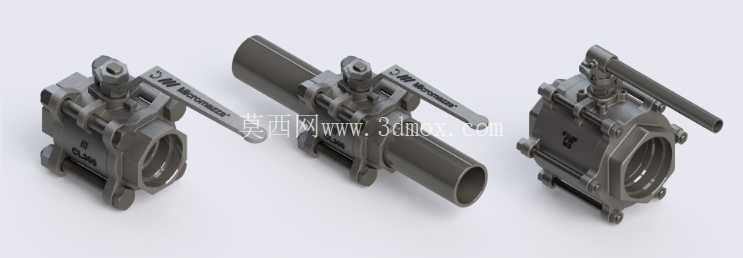

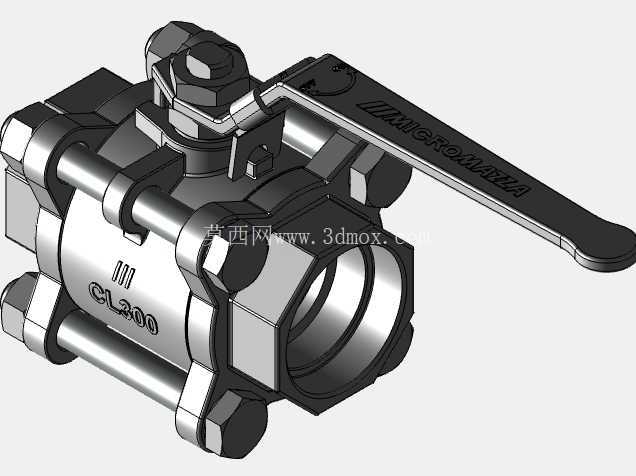

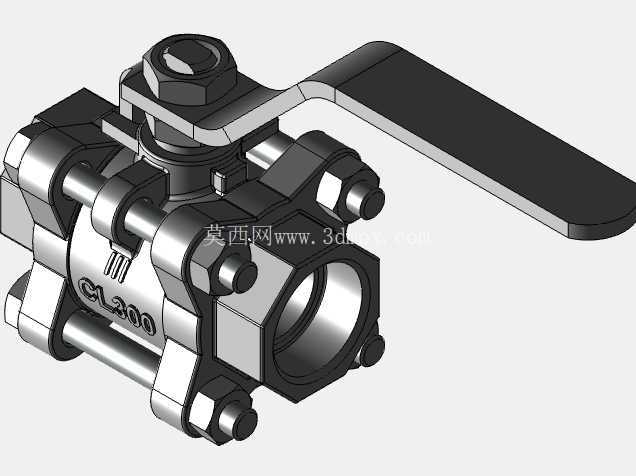

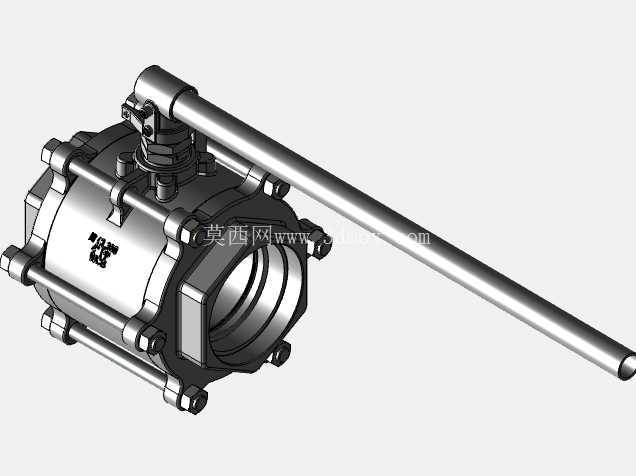

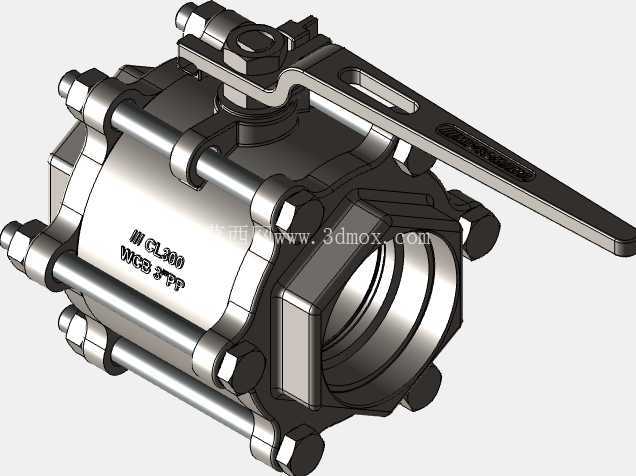

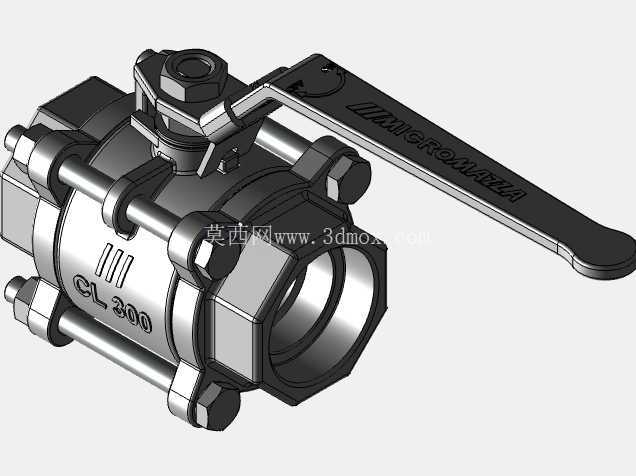

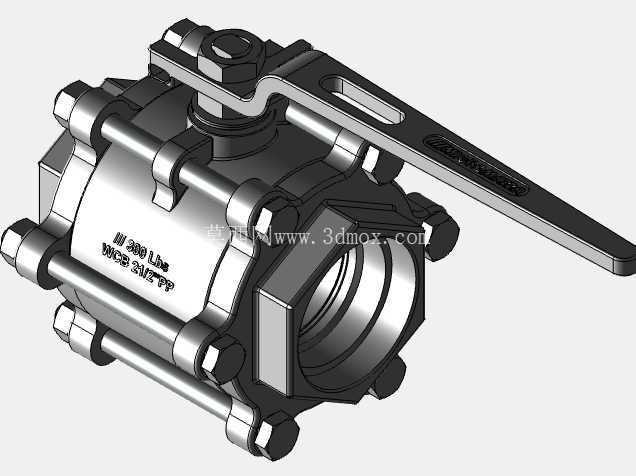

　　这款三片式手动球阀的三维结构，完全贴合民用给排水、小型化工流体输送、暖通循环水支路的实际安装需求，做结构设计时首先要考虑的就是现场拆装的便捷性——三片式阀体的结构优势就在于，不需要把整个阀体从管路上拆下来，只要松开两侧阀体与中体连接的螺栓，就能单独取出阀芯、阀杆组件做密封件更换或者内部清洁，这对后期运维来说能减少至少六成的管路拆装工作量，尤其是在管路排布紧凑、操作空间狭小的设备夹层里，这个结构设计的实用性会被放大很多。从实际功能来看，这款阀的通径为1英寸，适配常规DN25的管路系统，PP材质的阀体本身耐弱酸碱腐蚀，比普通铸铁阀更适合用在净水处理、弱腐蚀性化工介质输送的场景，

　　不会像金属阀那样长期接触腐蚀性介质出现锈渣脱落污染介质的问题。手柄采用加长杠杆式设计，操作时不需要借助额外的扳手，徒手就能完成90度的开关动作，手柄的长度经过力矩核算，在额定工作压力下开关操作力控制在15N以内，即使是运维人员单手操作也不会出现费力的情况，而且手柄末端做了圆弧收边，不会像直角边缘那样在操作时划伤手部。阀杆部位采用了防吹出结构设计，这是很多低价球阀容易忽略的安全细节——当阀腔内出现异常压力升高时，阀杆不会被内部压力顶出造成介质泄漏，阀杆与中体之间的密封采用双O型圈结构，比单密封圈的密封冗余度更高，即使其中一道密封圈出现磨损，另一道依然能保持密封性能，减少日常维护的频次。两侧的连接端采用内螺纹结构，适配常规的英制管螺纹，

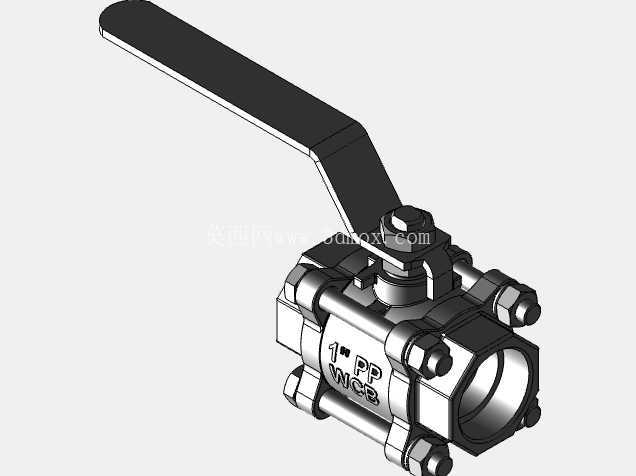

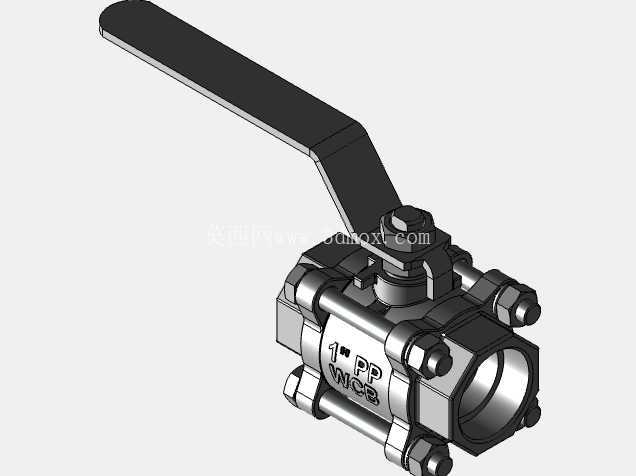

　　安装时只要在管端缠好生料带或者加装密封垫片，对准螺纹拧紧就能完成连接，不需要额外的焊接工序，对安装现场的工具要求很低，普通管钳就能完成全部安装操作。建模的时候特意还原了阀体上的标识细节，1寸的通径标注、PP材质标识、WCB相关的承压标识都做了等比例还原，这些标识在实际生产中是阀体注塑或者压铸时直接成型在表面的，后期不会因为长期摩擦出现标识脱落的问题，方便运维人员在管路巡检时快速识别阀门参数。安装边界方面，这款球阀的总长度（含两端接口）控制在110mm左右，手柄全开状态下的总高度（从阀体底部到手柄顶端）为185mm，安装时需要在手柄操作侧预留至少80mm的操作空间，避免手柄转动时被周边的管路或者支架挡住，

　　阀体两侧的连接螺栓突出阀体表面的高度不超过12mm，相邻管路安装时只要保持20mm以上的净距就不会出现安装干涉。阀芯采用通孔式球体结构，全开状态下介质流道完全贯通，流阻比截止阀小70%以上，不会出现明显的介质压降，适合用在对流量损失比较敏感的循环管路里，球体的密封面采用软密封材质，关闭状态下能做到零泄漏，用在需要精准截断介质的支路管路上完全能满足密封要求。做结构建模的时候，各个零件的配合公差都按照实际加工要求做了预留，比如阀体中体与侧体的连接螺栓孔位对齐公差控制在0.1mm以内，阀杆与球体的连接槽配合间隙控制在0.2mm以内，既不会因为间隙过大出现开关晃量，也不会因为间隙过小导致装配卡涩。很多新手建模的时候容易忽略螺栓、螺母的细节，这款模型里把连接用的外六角螺栓、锁紧螺母都做了等比例还原，甚至螺母与阀体接触面的防滑齿细节都有体现，这些细节在做装配干涉检查的时候非常重要，如果建模时省略了这些紧固件，实际安装时很容易出现螺母与周边零件干涉的问题。另外，阀杆顶部的压盖螺母也做了细节还原，这个螺母是用来调节阀杆密封松紧度的，当阀杆部位出现轻微泄漏时，不需要拆开阀体，只要适当拧紧这个压盖螺母就能压紧密封圈，快速消除泄漏点，这个结构细节在实际运维中是非常实用的设计。
