便携式户外炭烤烧烤炉结构设计

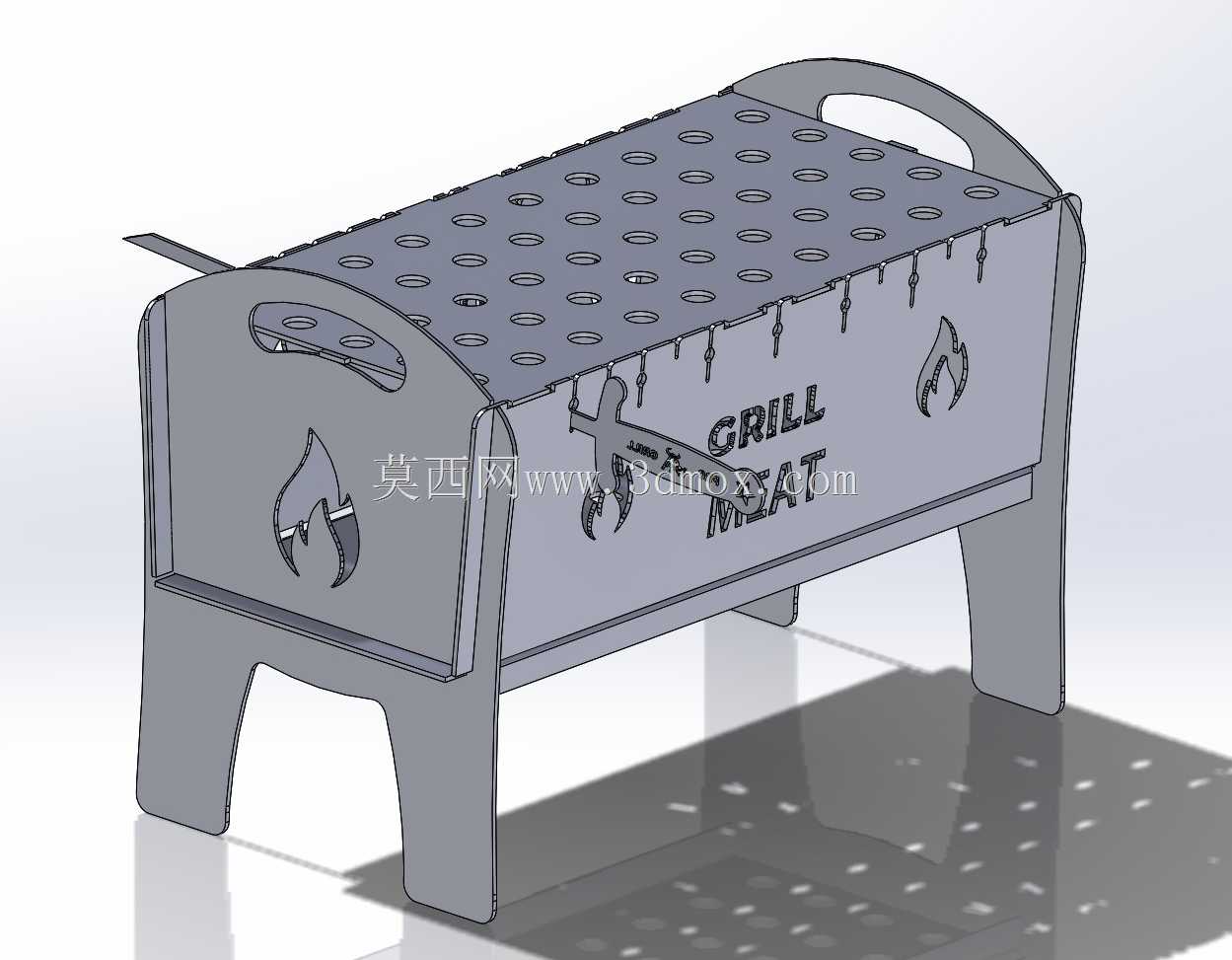

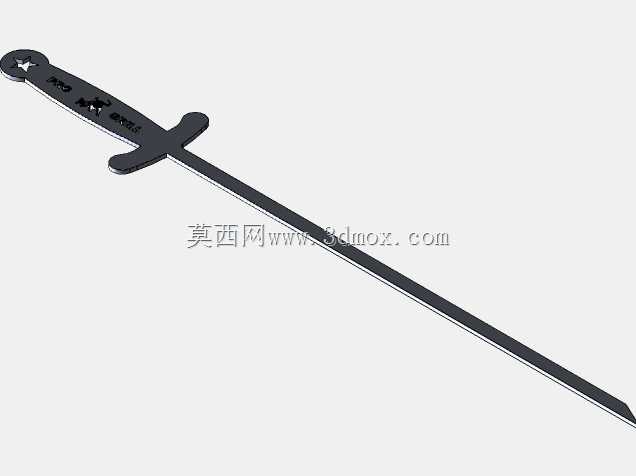

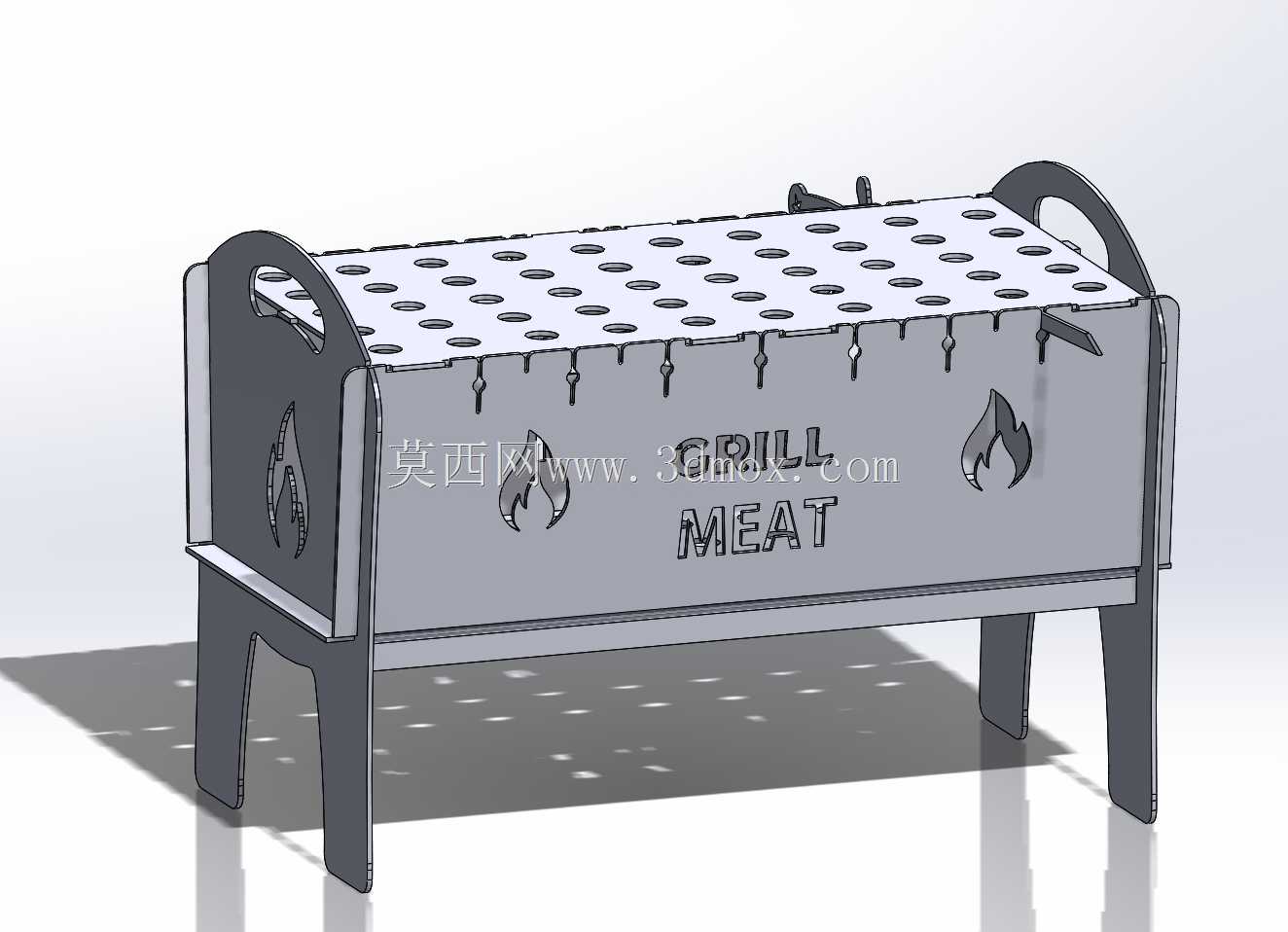

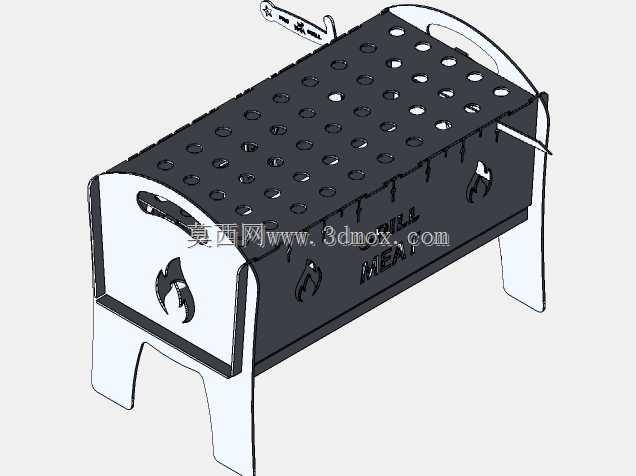

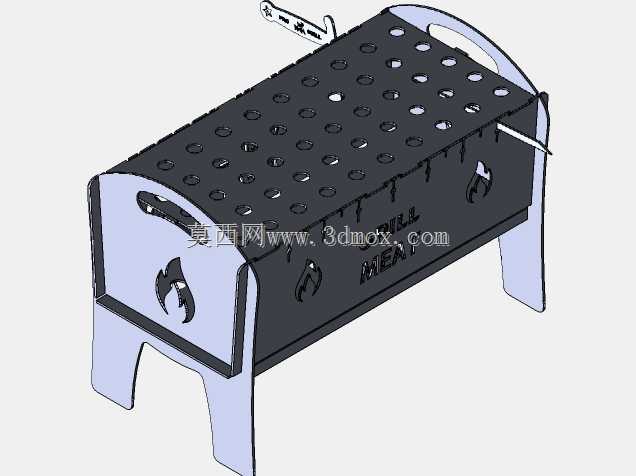

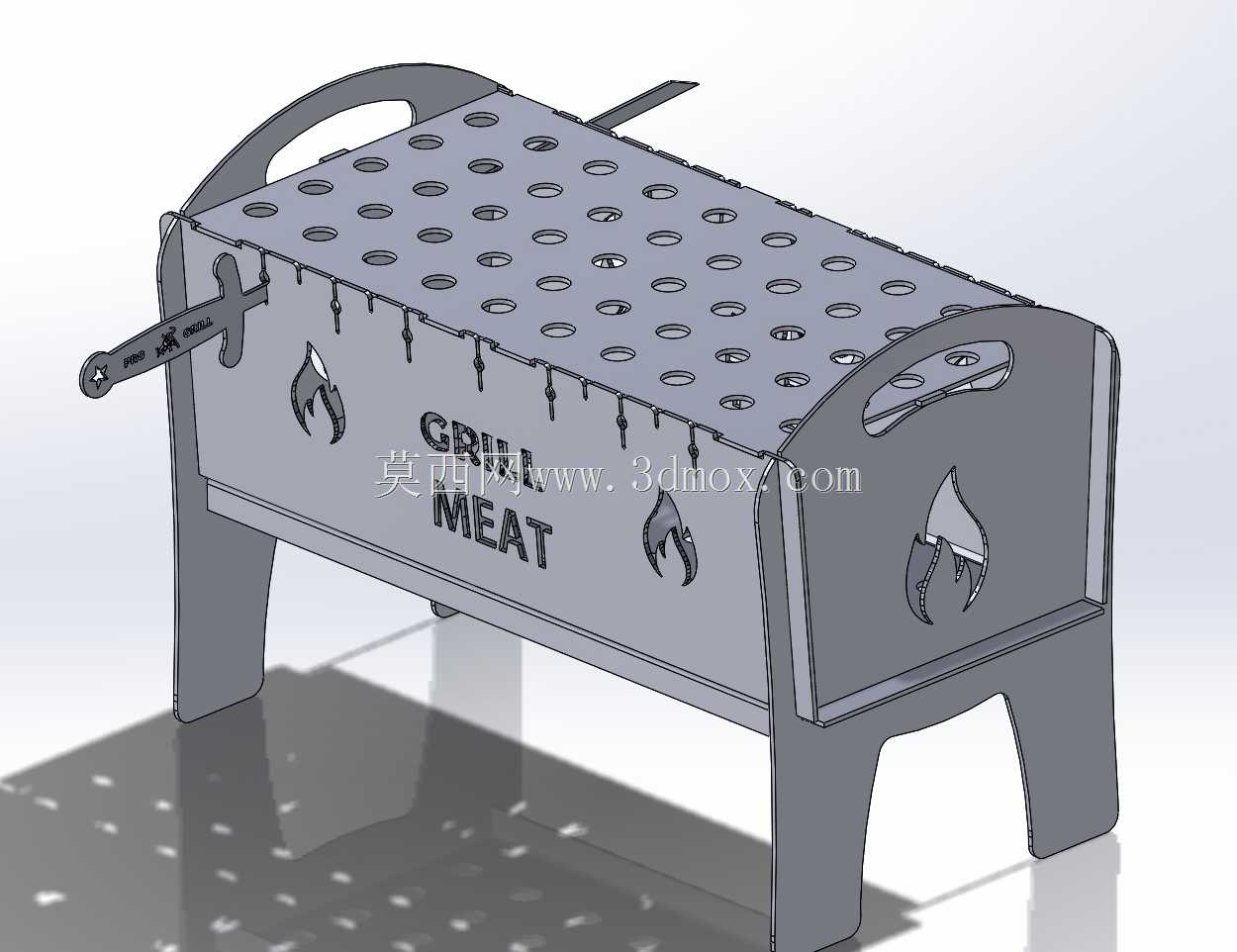

　　这款炭烤烧烤炉的结构设计完全围绕户外轻量化使用场景展开，整体采用钣金折弯一体成型工艺，没有多余的焊接拼接结构，所有支撑腿与炉体侧板为一体化裁切折弯成型，省去了额外的连接件装配工序，既降低了生产加工的工序复杂度，也避免了户外使用过程中连接件锈蚀、松动脱落的故障风险。炉体整体为长条形卧式结构，长度方向适配常规市售竹签、烤签的摆放跨度，单次可容纳十余人份的食材烤制需求，宽度方向控制在单排炭槽的合理尺寸，既保证炭块燃烧的热量集中向上传递，也避免炉体过宽导致的热量散失、炭料浪费问题。

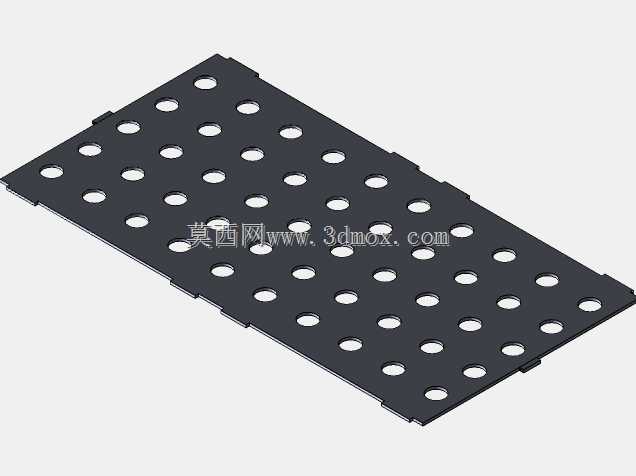

　　炉体顶部的烤网采用整板冲孔结构，区别于传统编织钢丝网，整板冲孔的烤面平整度更高，食材放置不会出现局部塌陷，孔洞采用上小下大的锥度冲孔设计，既可以让炭燃烧的热量均匀向上传导，也能避免食材烤制过程中掉落的碎渣、油滴直接落入炭槽引发明火窜烧，同时整板结构的抗变形能力远优于编织网，长期高温灼烧下不会出现网丝变形、开焊的问题。烤网与炉体的配合采用侧边卡槽定位，不需要额外的固定件，使用后可以直接抬起烤网清理炭灰，拆装过程无需工具，单人即可完成操作。

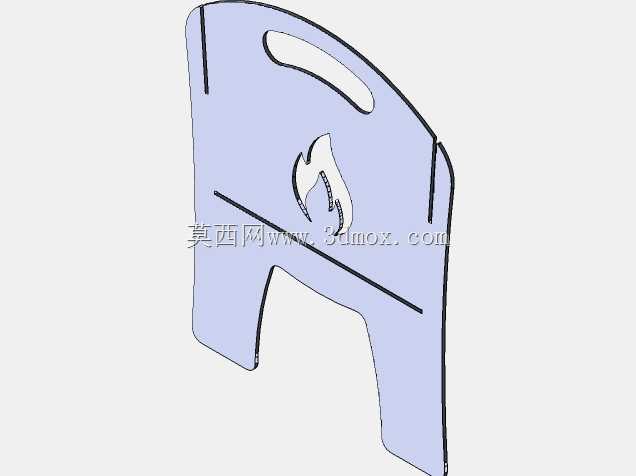

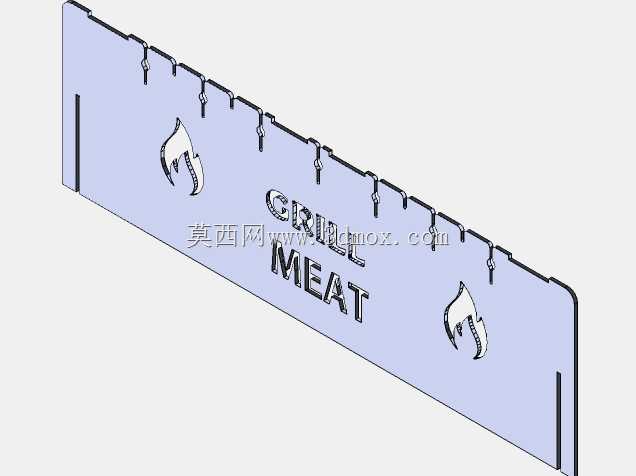

　　炉体两侧的把手与支撑腿为同一块板材裁切折弯成型，把手位置做了圆弧收边处理，避免搬运过程中割手，同时把手的开孔尺寸适配戴隔热手套的操作空间，即便炉体刚使用完余温较高，也可以通过把手安全搬运。炉体正面预留的通风槽搭配火焰造型的装饰开孔，并非单纯的外观设计，下部的通风槽可以为炭槽提供持续的侧向进风，保证炭块在密闭炉体内也能充分燃烧，不会因为氧气不足出现闷燃、冒烟的问题，开孔位置避开了炭槽的直接落灰区域，不会出现炭灰从通风孔漏出污染放置台面的问题。

　　炉体的四条支撑腿采用向外倾斜的折弯角度，支撑腿的着地点跨距大于炉体本身的宽度，放置在不平整的户外草地、碎石地面时也能保证足够的稳定性，不会因为轻微触碰出现侧翻。支撑腿的底部没有额外加装脚垫，直接采用板材裁切后的平边接触地面，避免了橡胶脚垫在高温环境下老化融化、脱落的问题，同时钣金件的接触强度更高，即便放置在硬质水泥地面也不会出现磨损变形。

　　从设计的安装边界来看，这款烧烤炉所有零部件均为平板裁切后折弯成型，生产时可以直接采用激光切割下料后数控折弯，不需要开模，适合小批量定制化生产，平板状态下的零部件可以堆叠打包，运输空间占用仅为组装后体积的十分之一，用户收到后不需要复杂的组装步骤，仅需要将支撑腿折弯到预设卡位即可投入使用。炉体内部的炭槽与炉体内壁预留了一公分的空气隔热层，长时间烤制过程中炉体外壁的温度不会过高，避免误触碰造成烫伤，同时空气层的存在也能减少炉体热量向四周的无效散失，提升炭料的热利用效率。

　　在实际使用场景中，这款烧烤炉既可以满足家庭户外露营、庭院聚餐的烤制需求，也可以作为小型商用摆摊的烤制设备，整体结构没有易损件，长期使用仅需要清理表面的油污积炭，不需要更换零部件。炉体表面的标识采用激光蚀刻工艺，不会因为高温灼烧、刷洗出现脱落掉漆的问题，整体板材厚度选用1.5mm的冷轧钢板，兼顾结构强度与整体重量，空炉重量控制在单手提携的合理范围内，成年人单手提携即可完成短距离移动，不需要额外的搬运辅助工具。炉体底部预留了清灰开口，使用后不需要翻转炉体，仅需要打开底部的挡灰板即可将炭灰全部清理出来，清理过程不会弄脏手部，维护操作十分便捷。
