直角折弯双孔安装连接固定角件结构

项目分类:通用五金配件 发布时间:2024-12-12 ID:843281
  • 直角折弯双孔安装连接固定角件结构
  • 直角折弯双孔安装连接固定角件结构
  • 直角折弯双孔安装连接固定角件结构
  • 直角折弯双孔安装连接固定角件结构
  • 直角折弯双孔安装连接固定角件结构
  • 直角折弯双孔安装连接固定角件结构
  • 直角折弯双孔安装连接固定角件结构
  • 直角折弯双孔安装连接固定角件结构

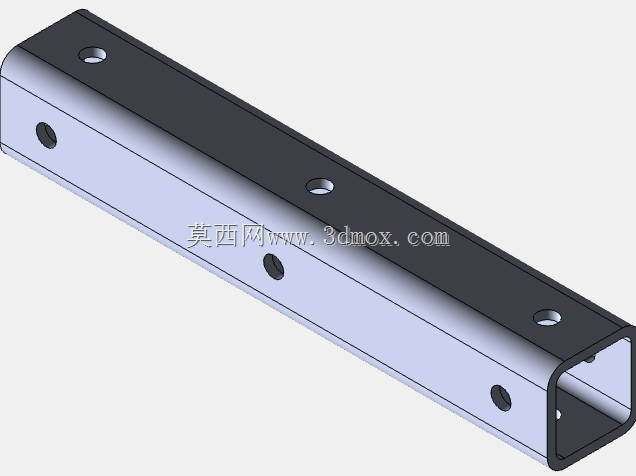

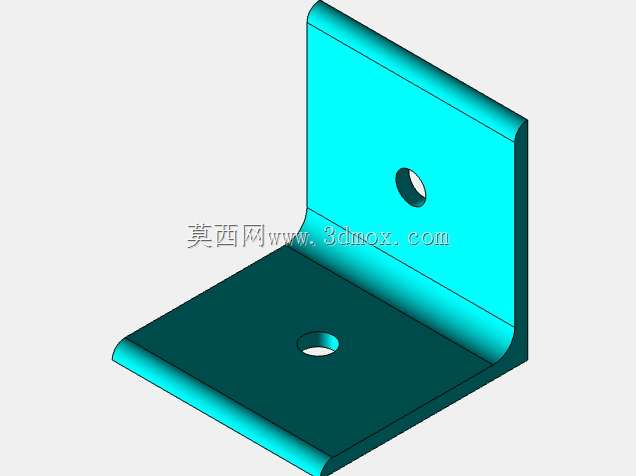

  在工业装配场景里,这类直角折弯的双孔角件,是管路安装、小型设备机架拼接、仪器仪表固定工位上极为常用的连接构件,尤其在减压阀组的配套安装、低压流体管路的近墙固定场景中,它承担着两个垂直安装面之间的载荷传递与位置约束作用,避免管路运行过程中因流体脉动、设备振动出现连接松脱、位置偏移的问题。很多现场装配的工程师都有体会,这类看似简单的折弯件,折弯角度的公差、安装孔的位置度,直接决定了现场安装是否需要二次配钻、是否会出现安装应力,要是角度偏差超过1度,两个垂直面贴实之后,连接的螺栓会承受额外的弯曲载荷,时间久了容易出现疲劳断裂,尤其是在有持续振动的流体管路上,这类隐性的安装应力是管路故障的常见诱因。从结构设计逻辑来看,这个角件采用等厚板材一次折弯成型,两个互相垂直的安装翼板长度一致,每块翼板上居中设置一个圆形安装通孔,孔边做了轻微的倒角处理,既可以在穿装螺栓时起到导向作用,也能去除冲孔或钻孔后的毛刺,避免安装时毛刺刮伤安装面、影响贴合精度。折弯处采用了适配板材厚度的内R角,没有出现直角死折的应力集中结构,这一点在承受交变载荷的场景下尤为重要——如果折弯内R过小,折弯位置的材料会出现加工硬化、晶界断裂的问题,长期受载时很容易从折弯线位置开裂。

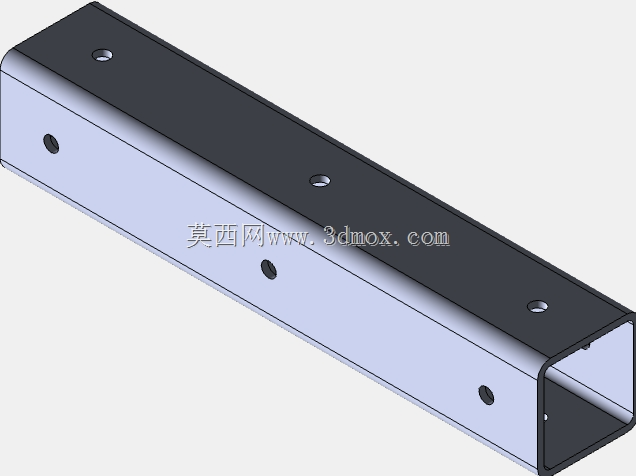

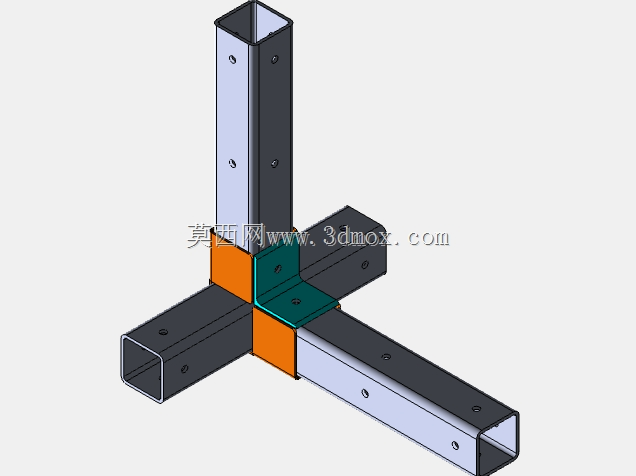

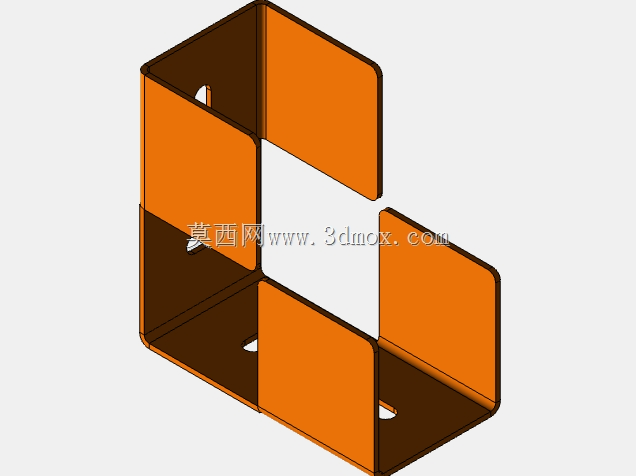

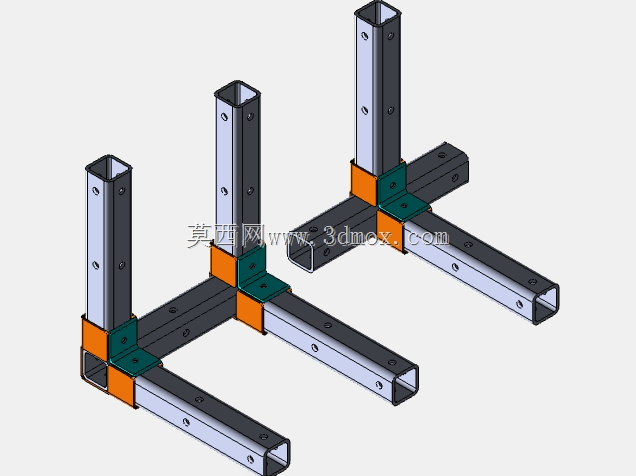

  在实际选型使用时,首先要确认安装边界:两个翼板的外边缘到安装孔中心的距离,要匹配现场安装面的可用空间,避免孔位太靠近边缘导致安装时螺栓头、螺母压接范围超出板材边缘,出现压溃失效;其次安装孔的直径要适配常用的连接螺栓规格,孔与螺栓之间的间隙控制在合理范围,既不能间隙过大导致安装后位置窜动,也不能间隙过小导致现场穿装困难,尤其是多件拼接的机架结构里,孔位的一致性直接影响整体装配效率。这类角件的使用场景并不局限于阀门安装,在小型设备的外壳固定、电气元件的安装支架、输送线的侧挡条固定场景中也能见到它的身影,区别只是板材厚度、翼板长度、孔位尺寸的参数调整。

  设计这类构件的时候,要优先考虑折弯工艺的可行性,板材厚度和折弯下模的V口宽度要匹配,避免折弯后出现角度回弹超差的问题,两个翼板上的安装孔要在折弯前完成冲孔加工,保证孔位相对于折弯线的位置精度,如果是折弯后再钻孔,不仅加工效率低,还容易因为装夹偏差导致两个孔的相对位置出现偏差,现场安装时无法对齐安装面的螺纹孔。另外,翼板的外边缘做了小尺寸的圆角处理,没有尖锐的直角边,一方面是避免安装操作人员被锐边划伤,另一方面也能减少板材边缘的应力集中,在承受冲击载荷时不会从边缘位置萌生裂纹。

  很多新手工程师在设计这类简单连接件的时候,容易忽略折弯线到孔中心的最小距离要求,要是孔位太靠近折弯线,折弯的时候材料流动会把圆孔拉成椭圆,直接导致螺栓无法穿装,这个模型里的孔位距离折弯线的距离预留了足够的工艺余量,完全符合常规钣金加工的工艺要求,不需要额外做特殊工艺处理就能批量生产。在减压阀组的安装场景里,这个角件通常是用来把减压阀的附属管路、或者阀组本身的固定支架连接到墙面或者设备机架上,安装时两个翼板分别贴紧两个垂直的安装基面,穿入螺栓后按照对称拧紧的顺序逐步加载,避免单颗螺栓先拧紧导致角件出现翘曲,无法完全贴实安装面,影响连接刚度。如果是在有防腐要求的场景下使用,这类角件后续可以做镀锌、喷塑的表面处理,板材本身的平整性也能保证表面处理的涂层均匀附着,不会因为表面凹凸出现涂层堆积、脱落的问题。从受力角度分析,这类角件主要承受垂直于安装面的剪切载荷,以及平行于安装面的拉压载荷,等厚的板材结构在两个方向上的承载能力一致,不会出现某一个方向刚度不足的问题,双孔单孔的布局(每个翼板一个安装孔)也刚好适配小载荷的固定场景,不会因为孔位过多造成加工成本的浪费,也不会因为孔位太少导致连接可靠性不足。
