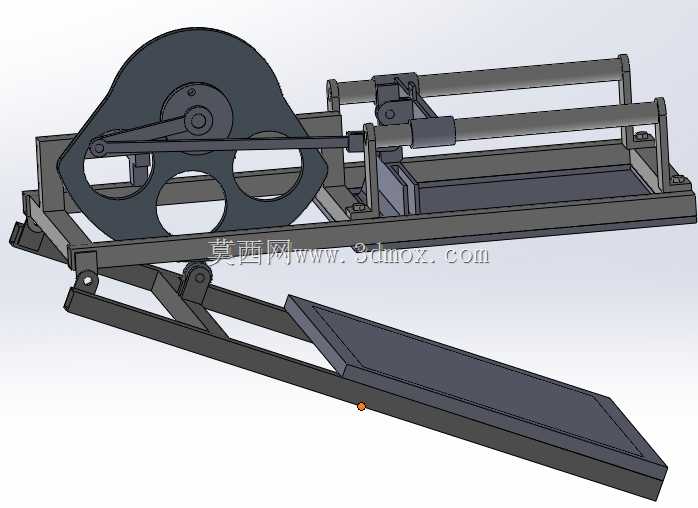

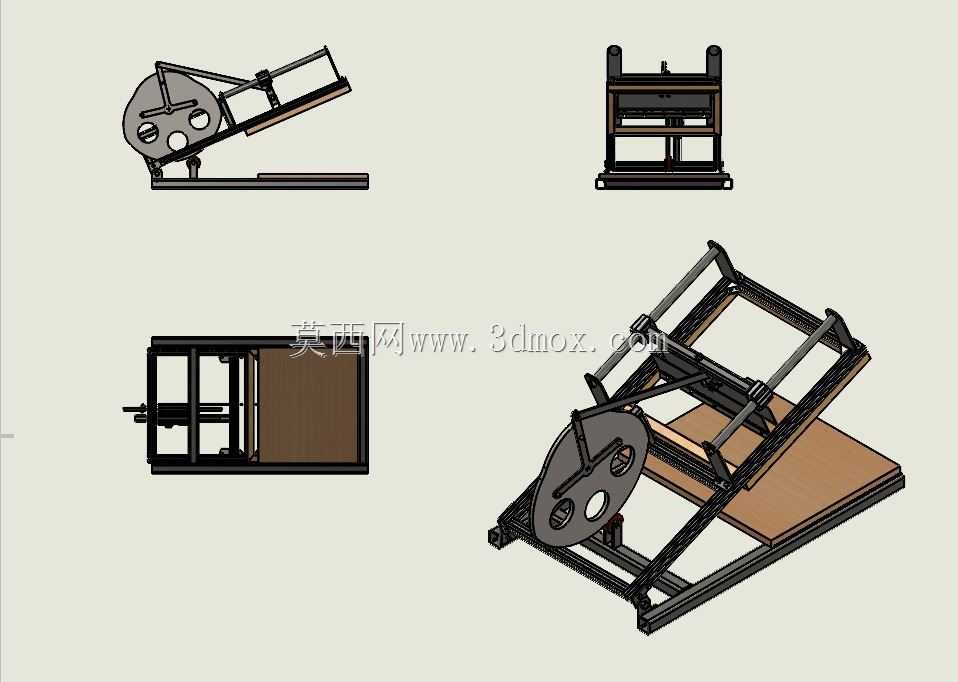

剪叉式升降支撑连杆铰接结构

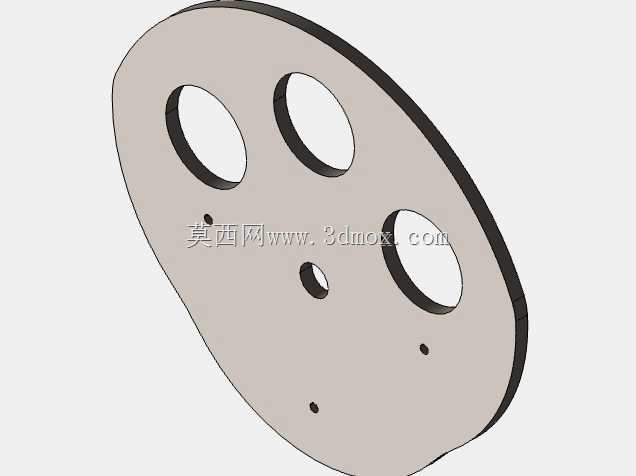

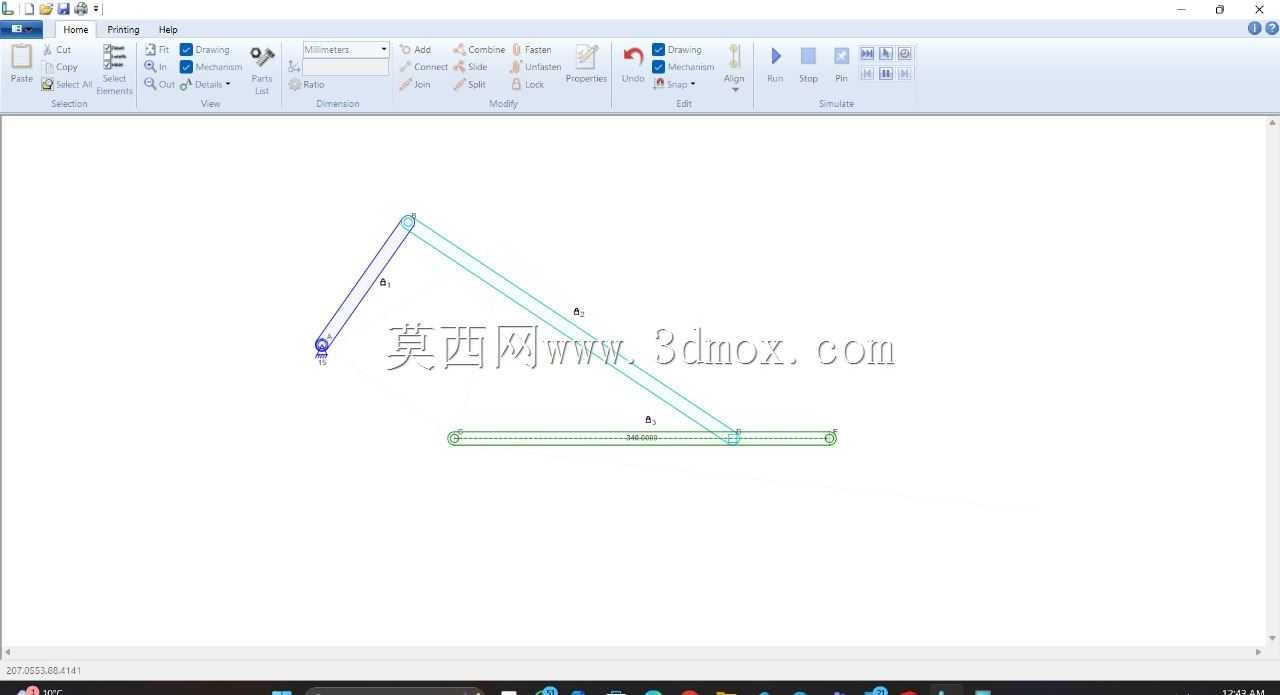

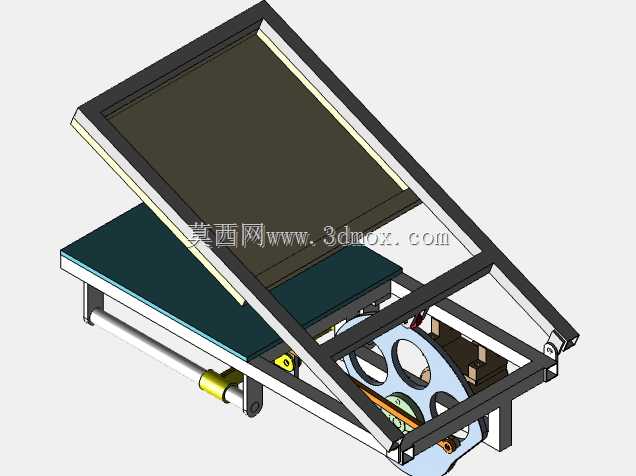

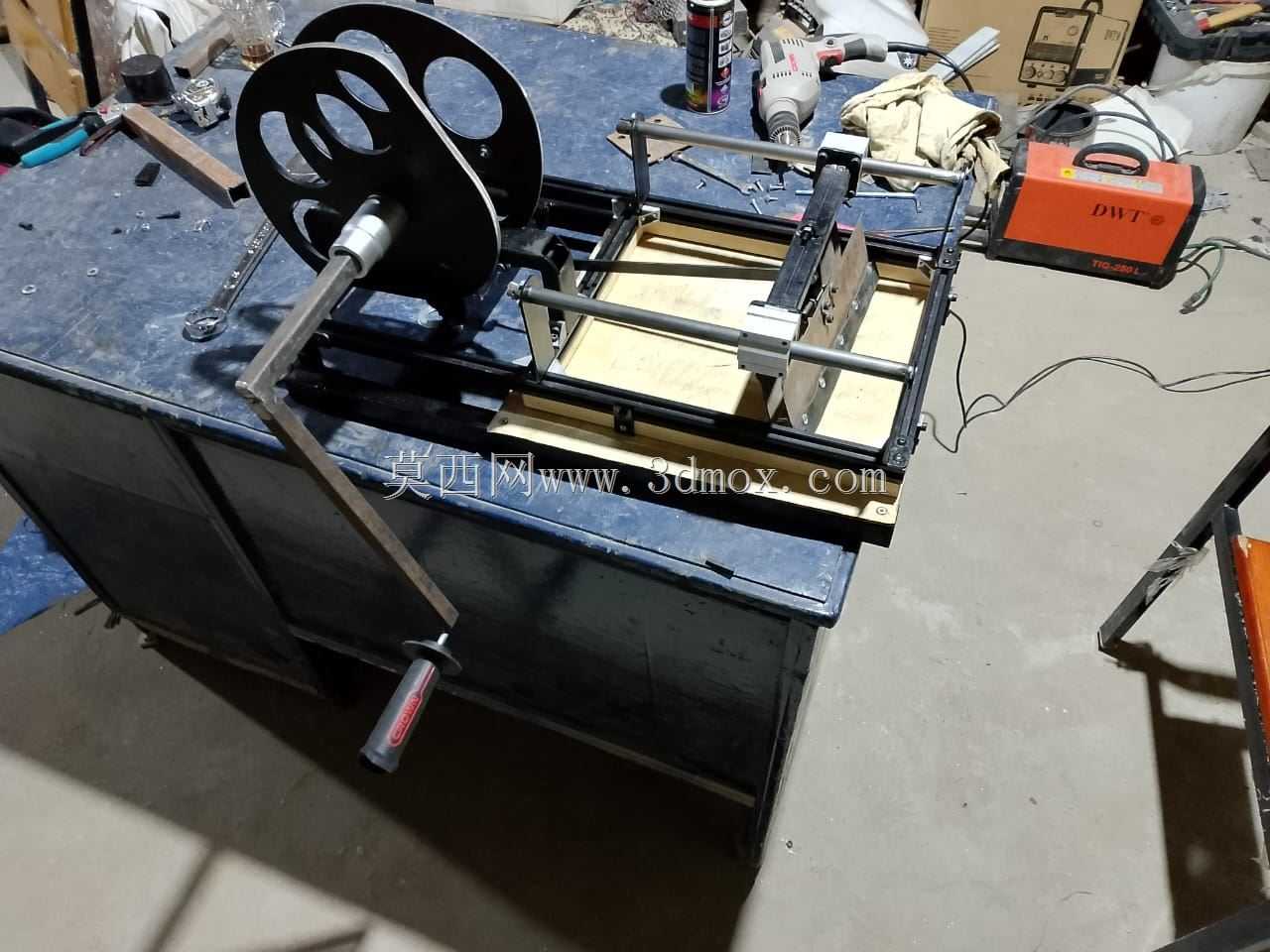

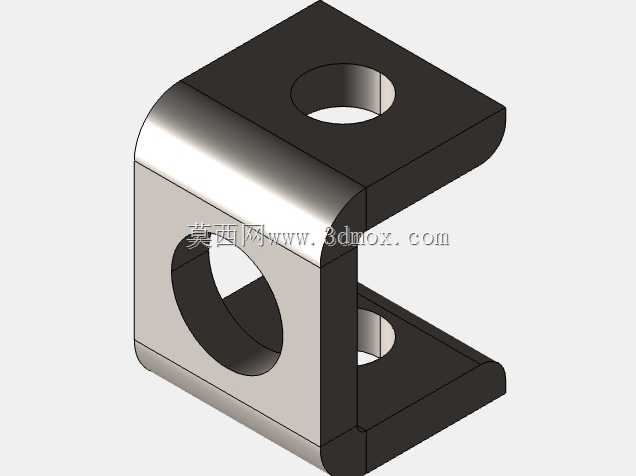

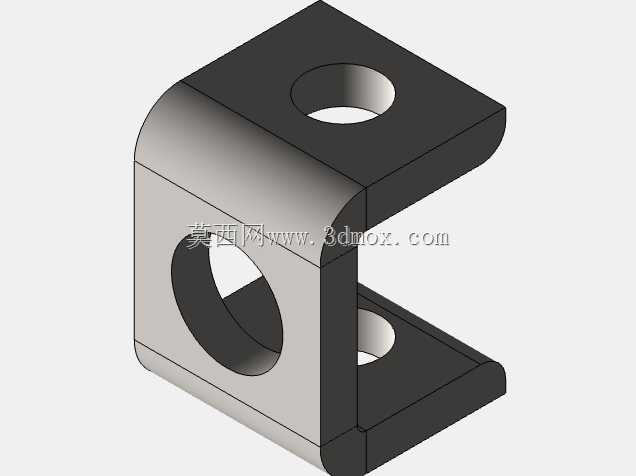

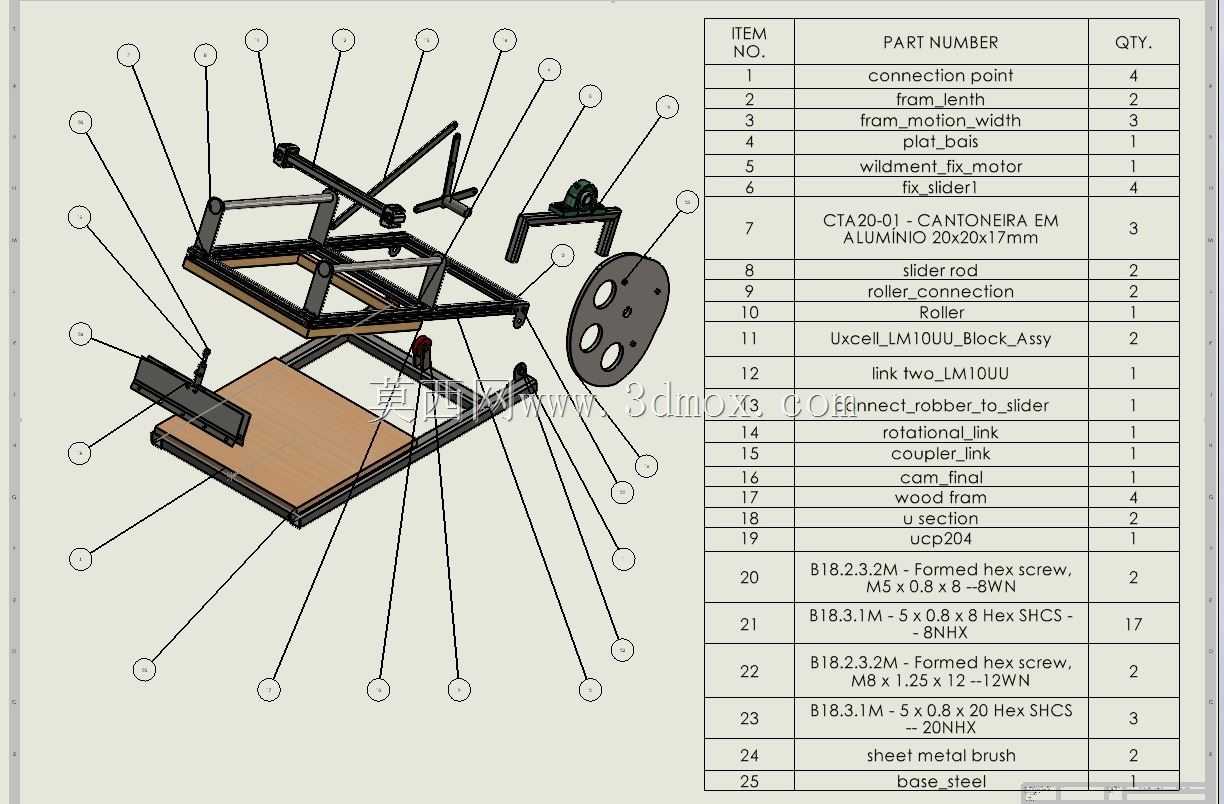

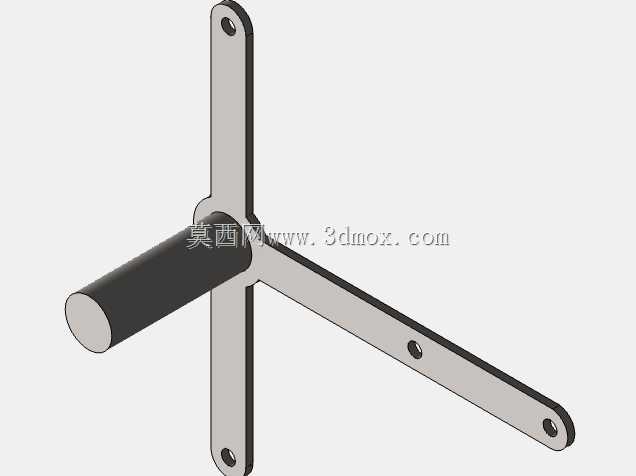

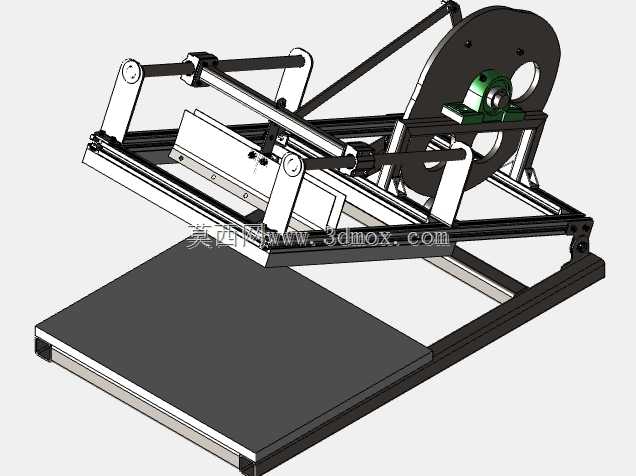

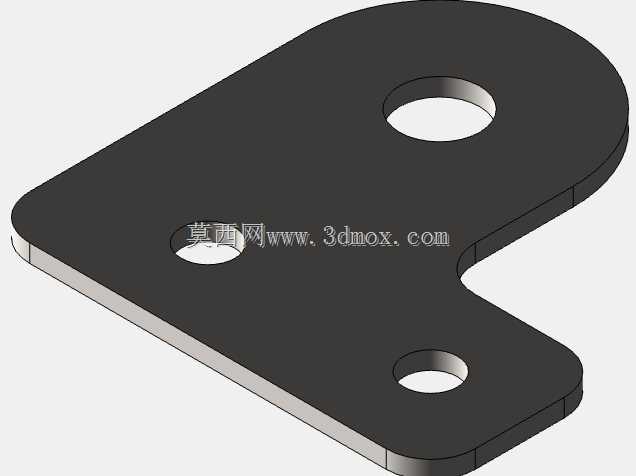

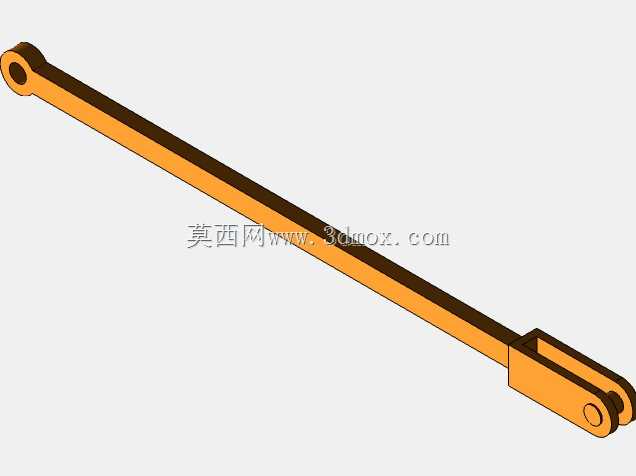

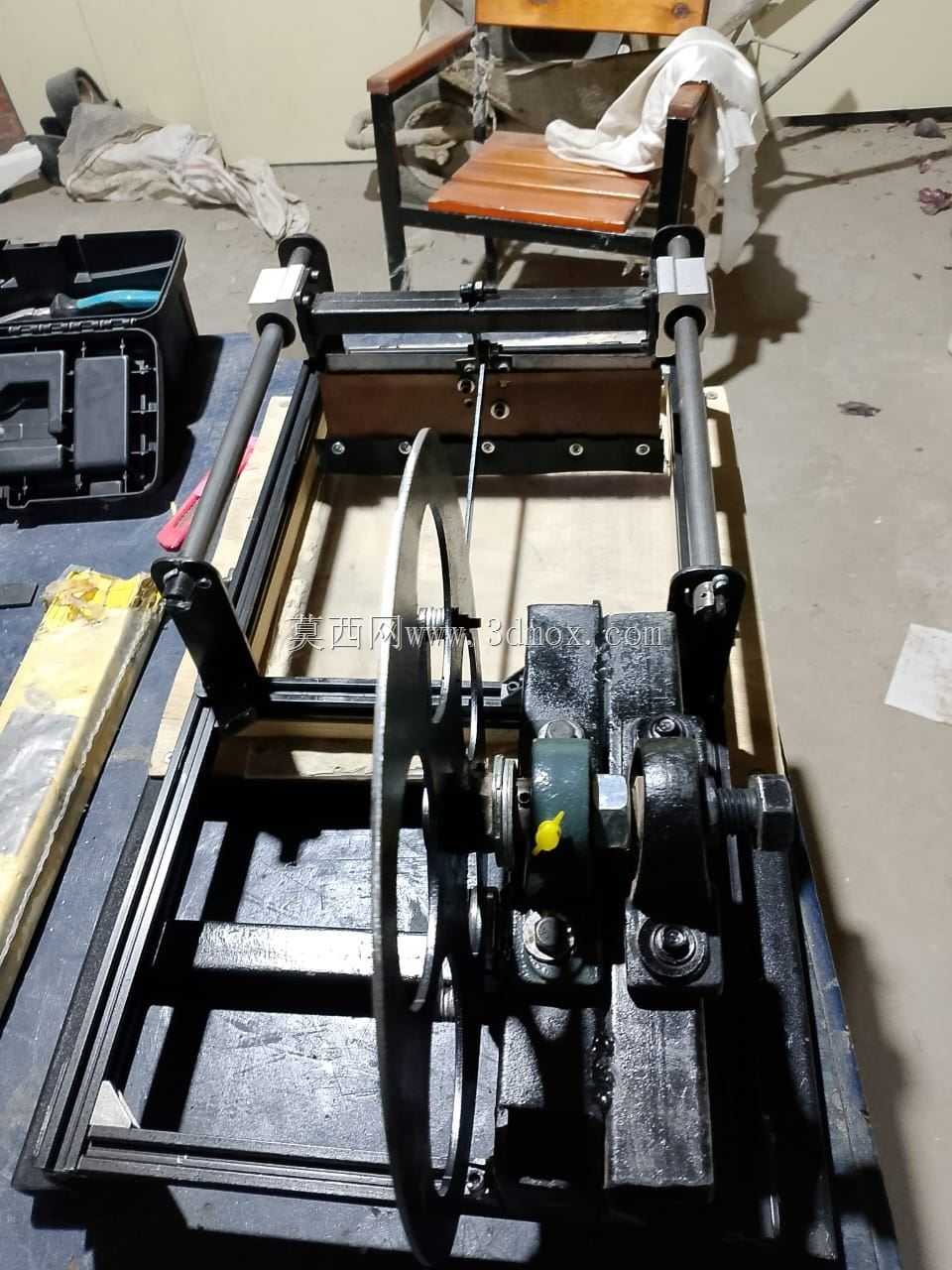

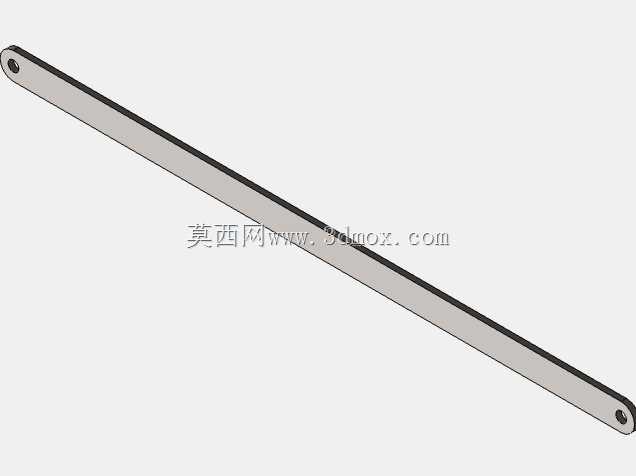

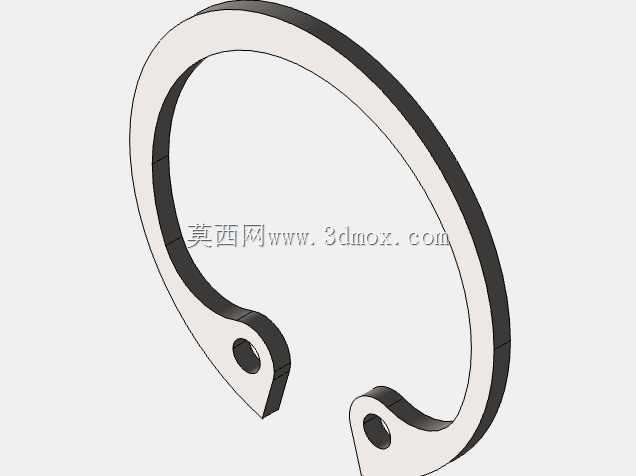

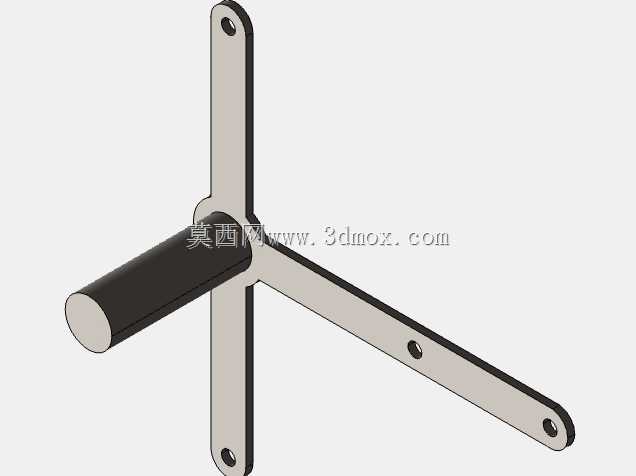

　　这套剪叉式铰接连杆结构，核心应用在小行程升降作业平台、工装夹具顶升机构、轻型物料举升设备的传动环节，区别于大吨位重载剪叉的厚重设计，该结构偏向轻载高频次的往复举升场景，常见于电子产线的工位顶升、小型检测设备的高度调节、实验室操作台的升降支撑模块中。从结构功能来看，整套构件由三段成型板材通过铰接销轴串联组成，底部为固定安装的长直支撑臂，中间为斜向布置的传动连杆，上部为随动的短支撑臂，三个铰接点均采用间隙配合的销轴连接，保证连杆转动过程中无卡滞、无多余自由度窜动。

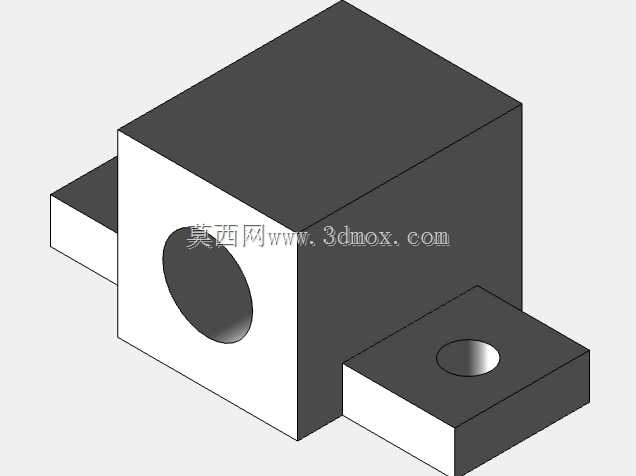

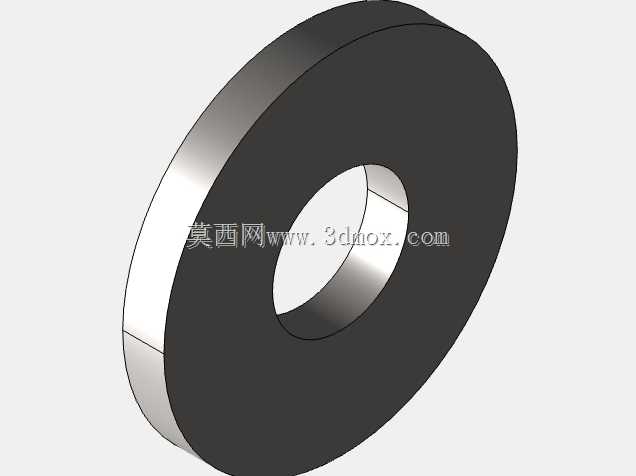

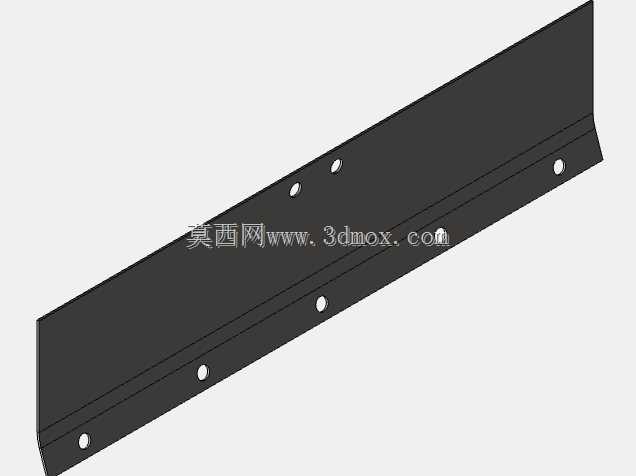

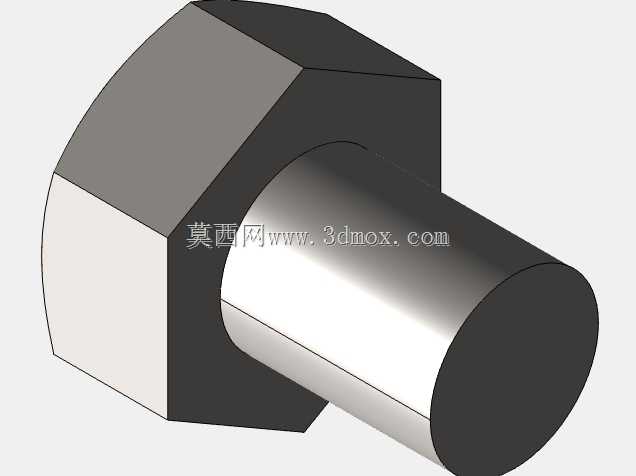

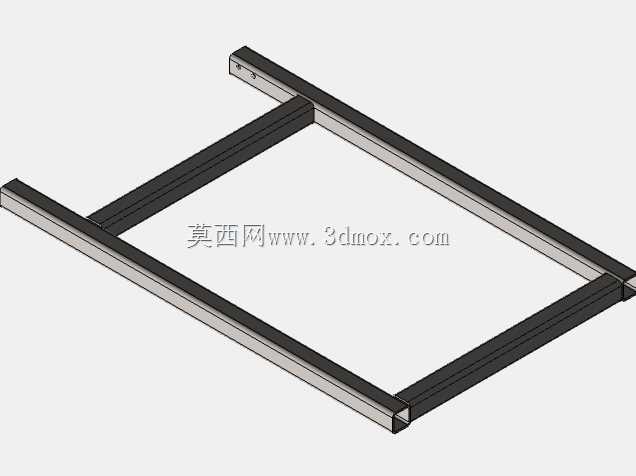

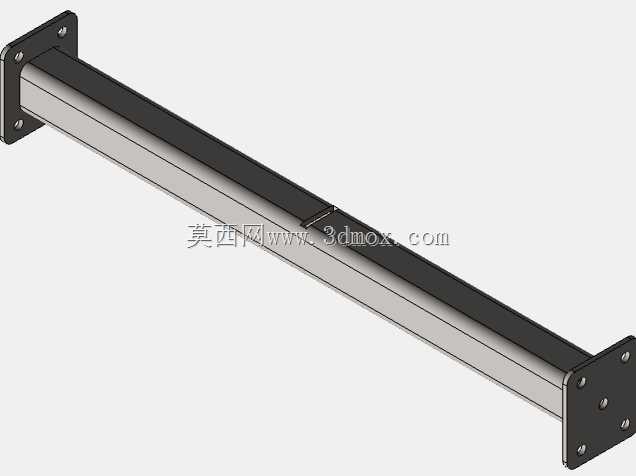

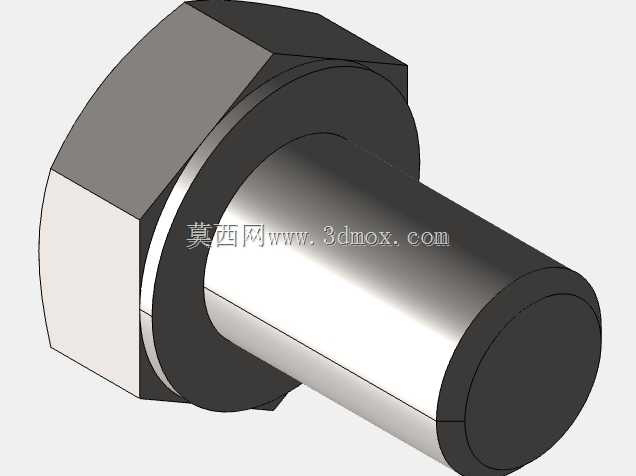

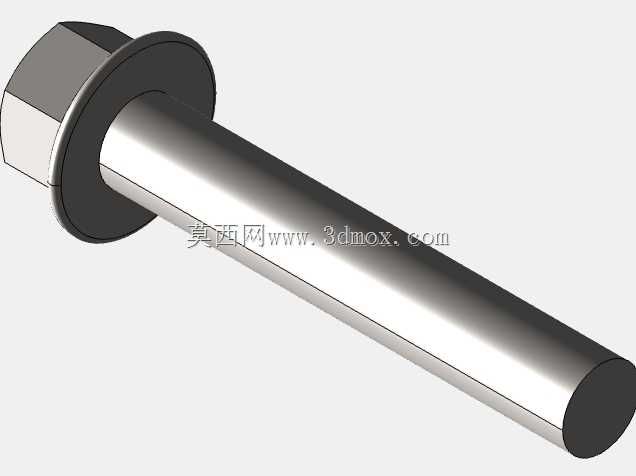

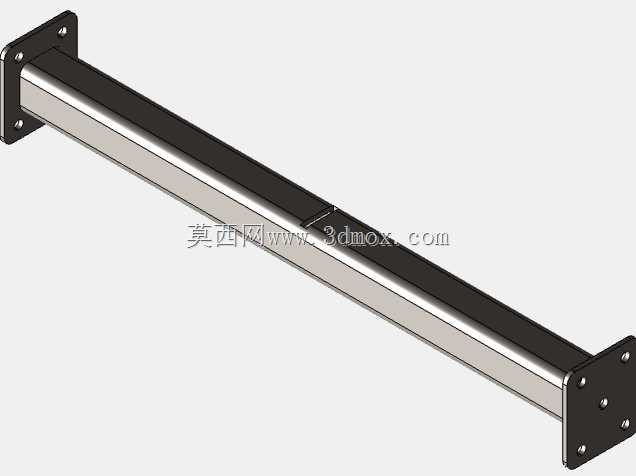

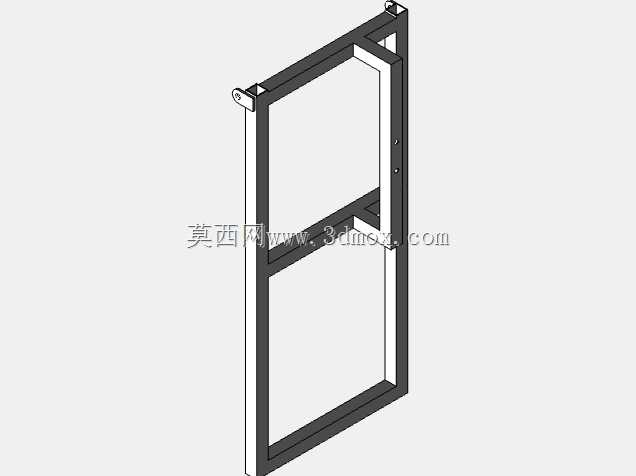

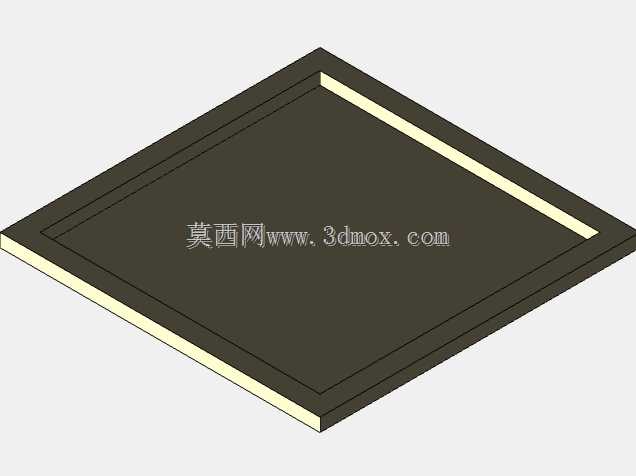

　　设计阶段优先考虑了运动轨迹的合理性，通过对三个铰接点的孔位坐标反复校核，确认举升全程中连杆的死点位置处于行程两端，避免运行过程中出现机构自锁或者反向受力坍塌的问题，同时在连杆的铰接孔位置做了局部加厚处理，抵消销轴转动带来的局部接触应力，防止长期往复运动后孔位出现椭圆化磨损。从安装边界来看，底部长支撑臂的两端预留了标准安装孔位，可直接通过螺栓固定在设备的基座平面上，不需要额外加工适配的安装支座，上部短支撑臂的末端设置了与负载平台连接的铰接接口，可匹配不同尺寸的顶部承载平台，整套结构收拢状态下的整体厚度控制在较低范围，不会占用设备过多的垂直安装空间，完全伸展后可达到设计行程内的额定举升高度，运动过程中各连杆之间无干涉，相邻构件的最小安全间隙控制在1.5mm以上，避免加工误差导致的运动剐蹭。

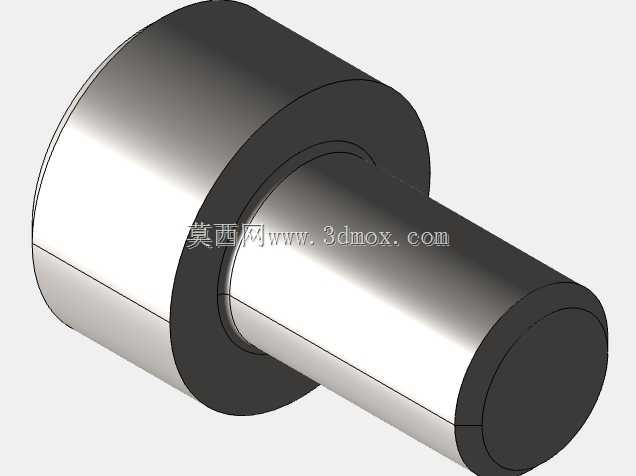

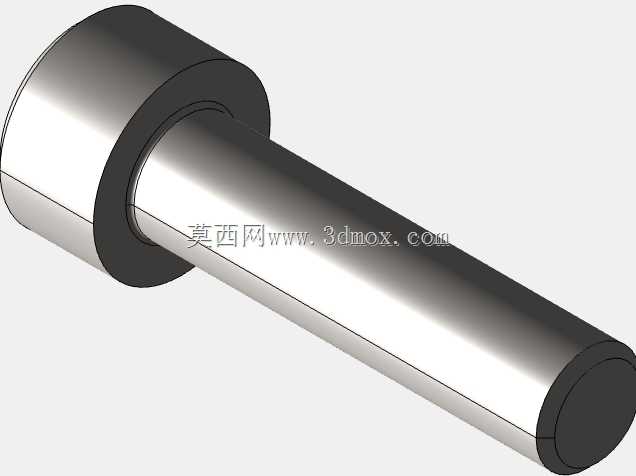

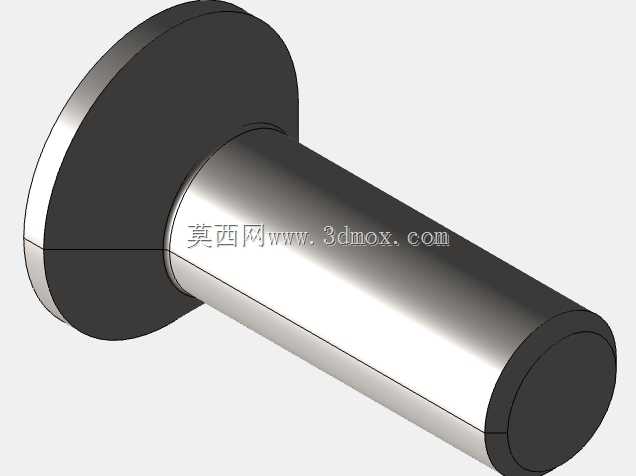

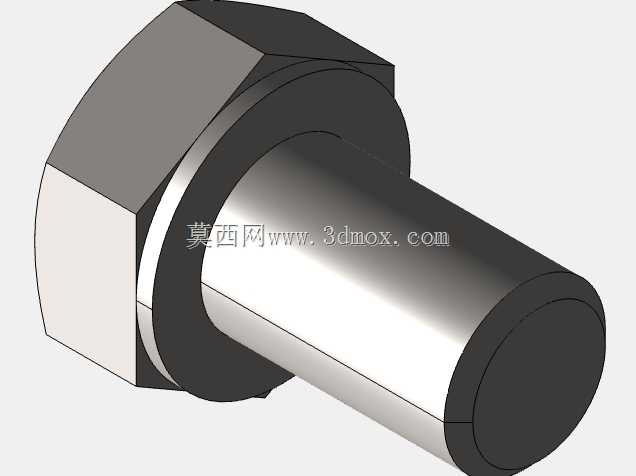

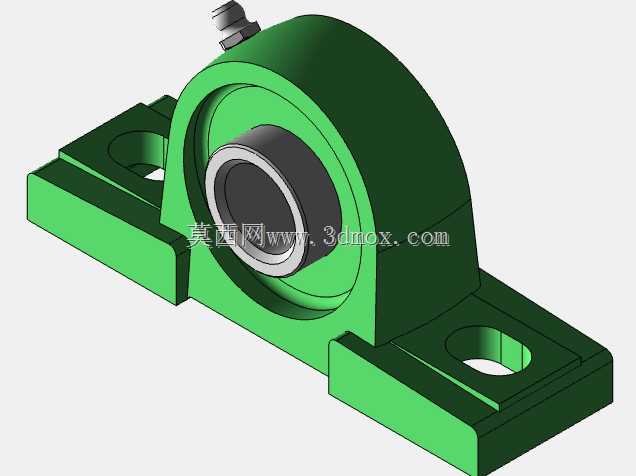

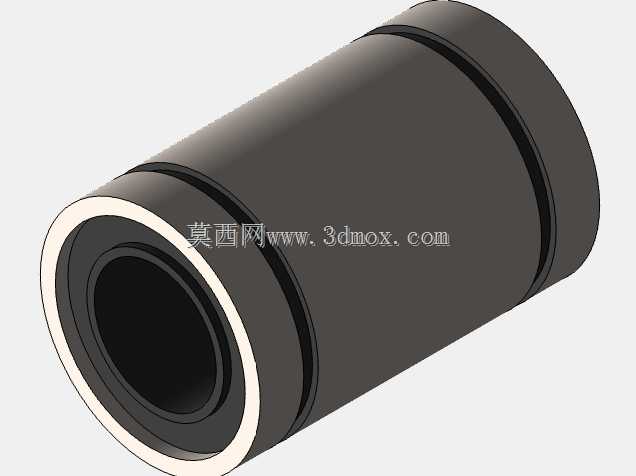

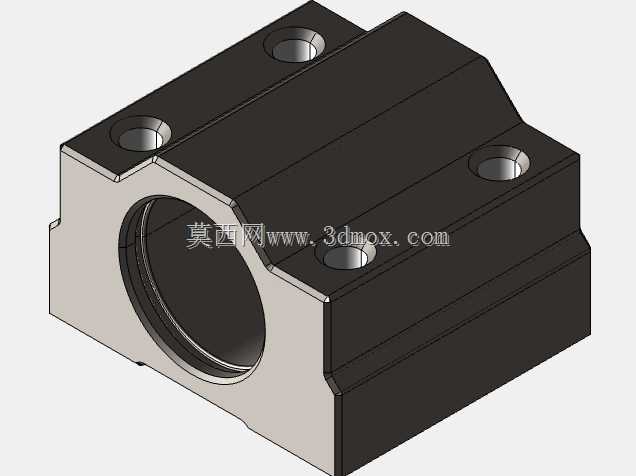

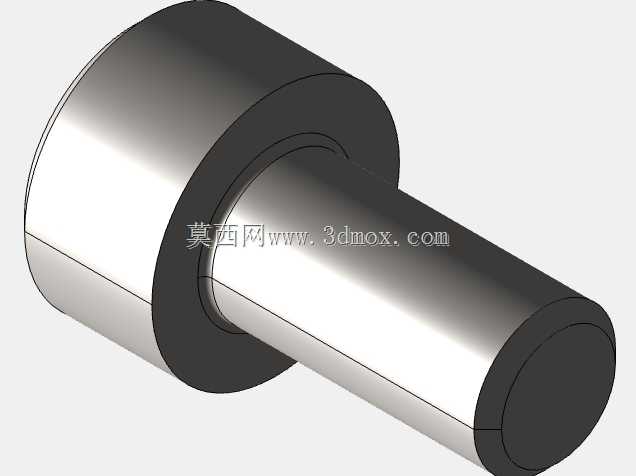

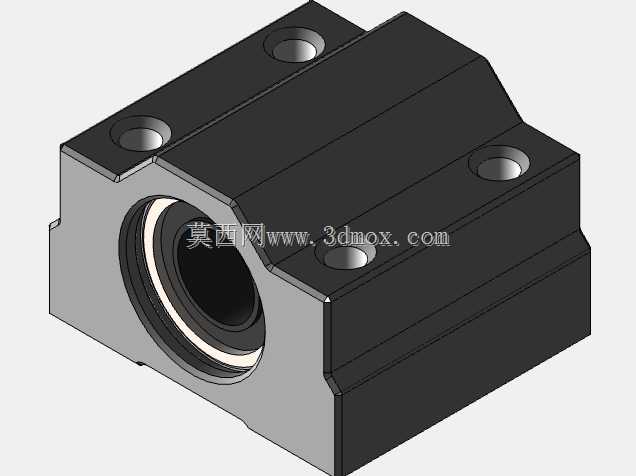

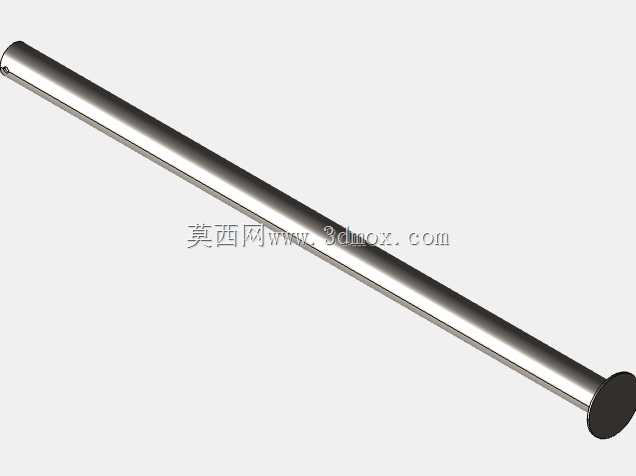

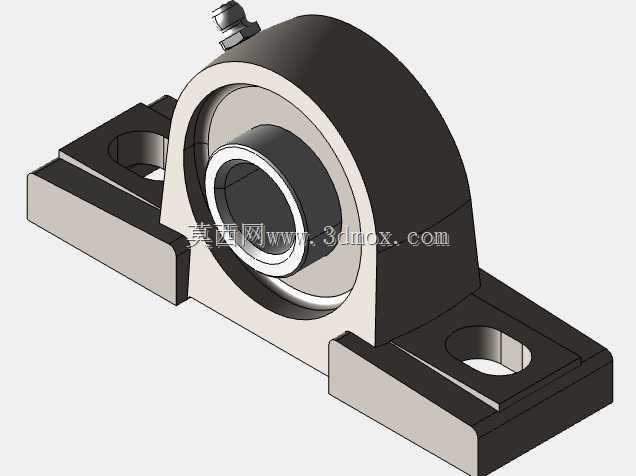

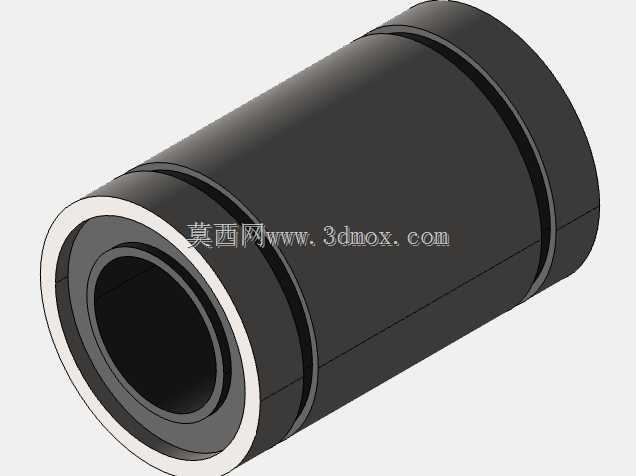

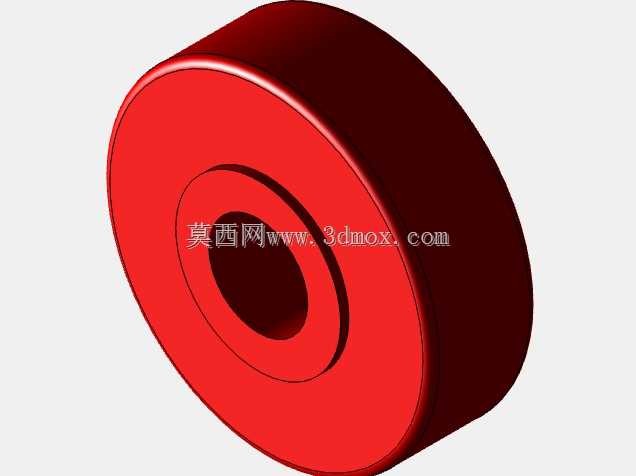

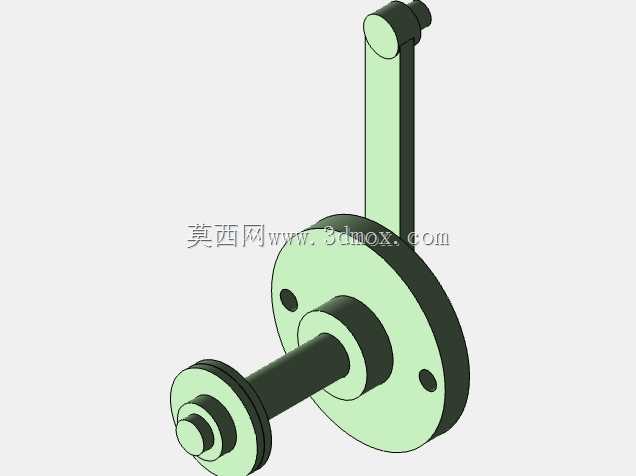

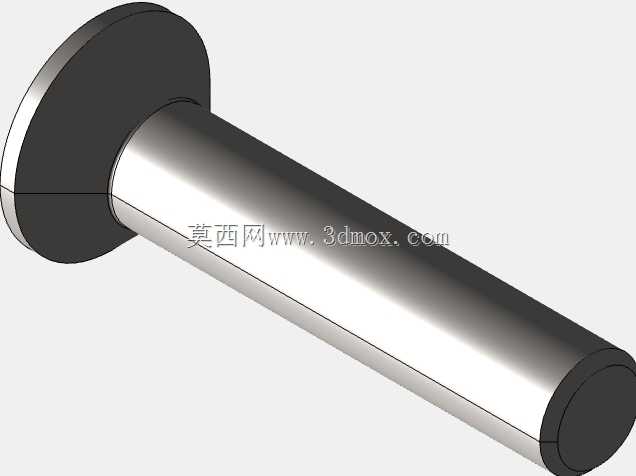

　　在实际选型适配过程中，该结构可根据负载需求调整板材的厚度与材质，轻载场景下采用普通冷轧钢板冲压成型即可满足强度要求，若应用在有防腐需求的场景，可替换为不锈钢板材或者做表面喷塑处理，铰接销轴可根据使用频率选择普通碳钢销轴或者带自润滑衬套的耐磨销轴，降低日常维护的频次。不同于一体式升降柱的大空间占用，这套剪叉连杆结构可横向布置在设备内部的狭窄空间中，通过水平方向的驱动力推动斜向连杆即可实现垂直方向的举升动作，驱动力的传导效率经过结构优化后可达到75%以上，不需要配置大推力的驱动元件即可完成额定负载的举升，非常适合对安装空间有严格限制的紧凑型设备使用。

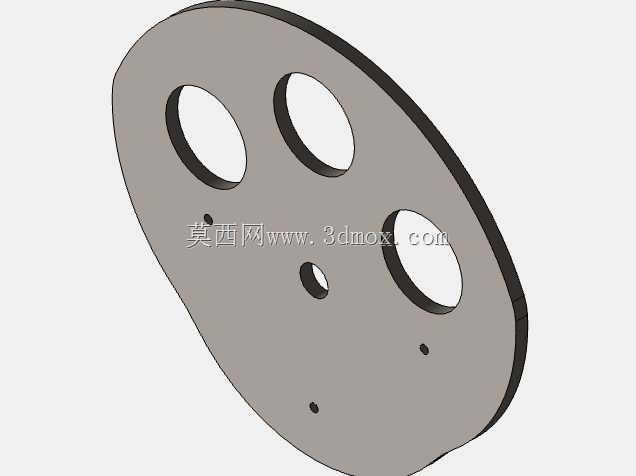

　　结构的外形尺寸经过模块化设计，可根据不同的行程需求按比例缩放连杆长度，不需要重新调整铰接点的相对位置比例，即可保证运动轨迹的一致性，大幅缩短衍生型号的设计周期。在建模过程中，所有铰接孔的位置公差、连杆的形位公差都按照实际加工精度要求做了标注，构件的折弯圆角、板材厚度都符合常规钣金加工的工艺要求，不需要额外开模即可通过激光切割、折弯、钻孔等常规工序完成加工，有效降低了单件生产的加工成本。
