流体管路分流用异形歧管结构设计

　　在流体输送系统的布局优化工作中，歧管是实现单路输入多路输出、或是多路输入单路汇流的核心转接部件，这款异形歧管的设计，主要针对紧凑型安装空间下的管路排布需求，解决常规标准三通、多通接头无法适配非平行管路走向、安装面存在高度差的场景问题。从实际应用场景来看，这类歧管常见于小型液压动力单元的阀组集成、气动控制回路的气路分配、以及小型冷却循环系统的冷却液分流环节，尤其是在设备内部安装空间被其他功能部件挤占，无法通过标准接头搭配延长管路完成布线的工况下，一体化成型的歧管能够大幅减少管路接头数量，降低流体泄漏的风险点，同时压缩管路排布占用的空间体积。

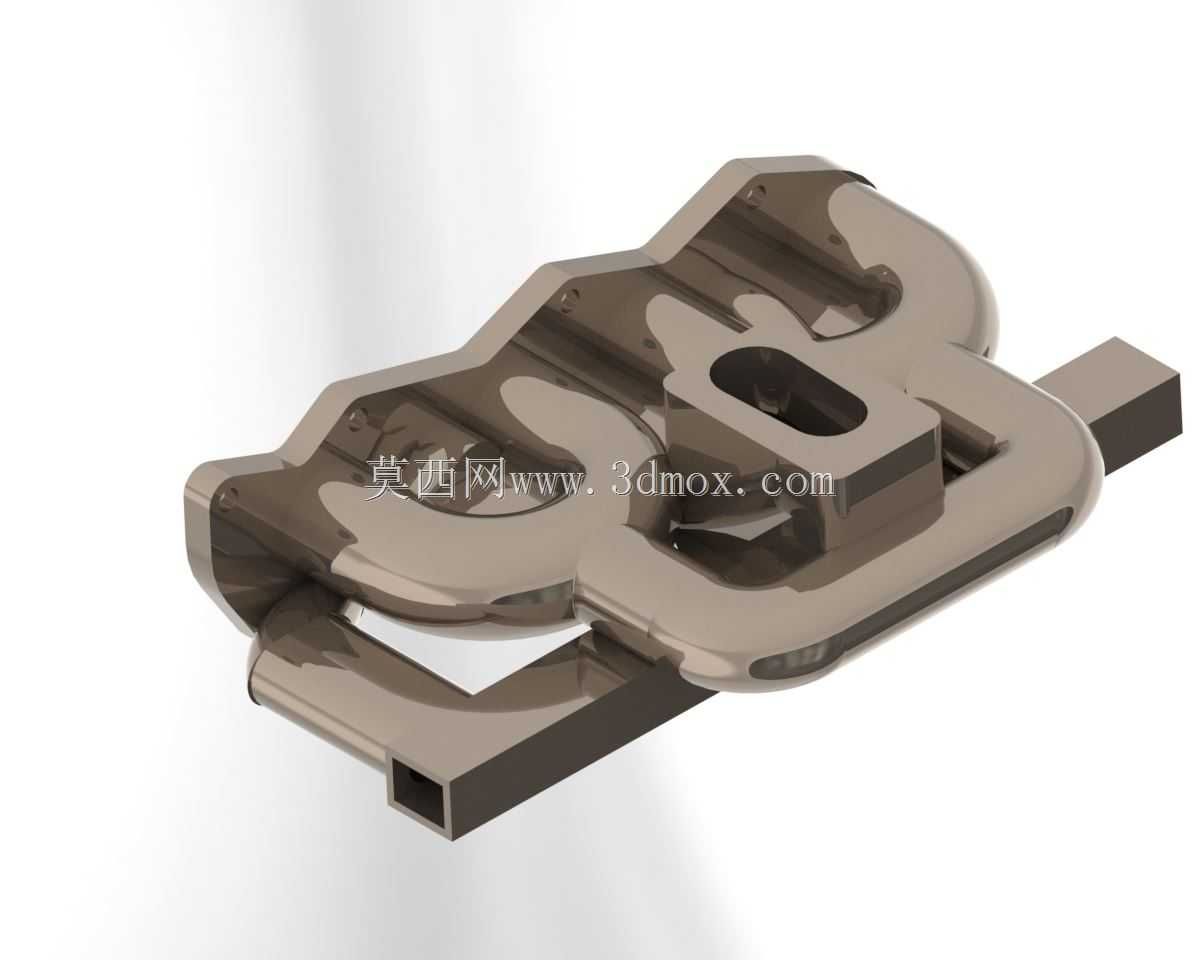

　　从功能特性上看，这款歧管采用一体化铣削成型的结构设计，主体流道做了平滑圆弧过渡，没有直角转折的流道死角，能够降低流体在分流过程中的局部压力损失，减少流道内的介质残留，对于输送带有微小固体颗粒的流体介质时，也能降低颗粒在流道拐角处沉积堵塞的概率。歧管的三个连接端分别采用了方形接口结构，接口端面预留了密封件安装槽位，安装时可以搭配O型密封圈或者平面密封垫实现端面密封，相比螺纹连接的接头，这种端面密封的结构在反复拆装维护时，不会因为螺纹磨损导致密封失效，更适合需要定期拆解维护的流体回路。歧管的主体安装面做了一体化的安装支耳设计，支耳上预留了沉头安装孔，可以直接通过内六角螺栓将歧管固定在设备的安装基板或者阀块表面，不需要额外设计安装支架，减少了装配环节的零件数量。

　　从设计思路层面拆解，这款歧管在建模初期首先完成了安装边界的拟合：根据目标安装空间的三维扫描点云，确定歧管的最大外轮廓不能超出周边部件的运动包络范围，三个接口的相对位置完全匹配待连接管路的固定端坐标，避免安装时出现管路强制对位产生的装配应力。流道设计阶段，先通过流体仿真模拟不同分流角度下的压力分布，将流道的分流夹角调整到压力损失最小的区间，同时保证三个支路的流量分配偏差控制在设计允许范围内，避免出现某一支路流量不足的问题。结构强度校核环节，针对歧管工作时承受的额定流体压力，对壁厚做了冗余设计，尤其是流道交汇的核心区域，适当增加了壁厚尺寸，避免长期承压出现结构变形，同时在主体的非配合面做了轻量化的挖槽处理，在不影响结构强度的前提下降低零件的整体重量，减少材料消耗。

　　关于外形尺寸与安装边界，这款歧管的主体最大外轮廓长度控制在120mm以内，宽度不超过80mm，主体厚度方向尺寸为35mm，三个方形接口的截面尺寸统一为15mm×15mm，接口端面的密封槽深度为1.8mm，适配线径2mm的O型密封圈。安装支耳上的沉头孔为M5规格，沉头深度适配M5内六角螺栓的头部尺寸，两个安装孔的中心距根据安装基板上的预装螺孔位置确定，安装完成后歧管主体与周边运动部件的最小安全间隙保持在3mm以上，避免设备运行过程中出现运动干涉。接口的端面平面度控制在0.02mm以内，保证密封面的贴合精度，减少密封失效的概率。歧管的所有外露棱边都做了R0.5的倒角处理，既可以去除机加工产生的毛刺，也能避免装配过程中锐边划伤操作人员或者损坏相邻的管路部件。在实际选型适配时，需要确认歧管的额定工作压力与系统工作压力匹配，同时确认输送介质与歧管的加工材料兼容，避免长期使用出现介质腐蚀导致的结构损坏或者流道污染问题。
