螺纹连接式旋转自锁起重吊钩组件

　　这款吊装用吊钩组件，核心适配车间内重型工装、加工件、模具的定点吊装转运场景，在机加工车间的工件上下料、模具车间的模仁模架吊装、仓储区域重型物料的移位作业中都能适配，区别于传统固定式吊点，它自带的旋转衔接结构可以在吊装过程中随吊物的姿态调整自由回转，不会因为吊物扭转导致吊索拧结、钢丝绳打扭，大幅降低吊装过程中索具受附加扭转应力的风险。从功能结构上看，吊钩部分采用高强度合金钢结构的自锁舌片设计，当吊索、卸扣卡入钩腔后，舌片在弹簧预紧力作用下自动复位锁止钩口，即便吊装过程中出现吊索晃动、瞬时失重的工况，也不会出现吊具从钩口滑脱的风险，完全满足起重作业的安全冗余要求。下部的连接基座采用外螺纹安装结构，

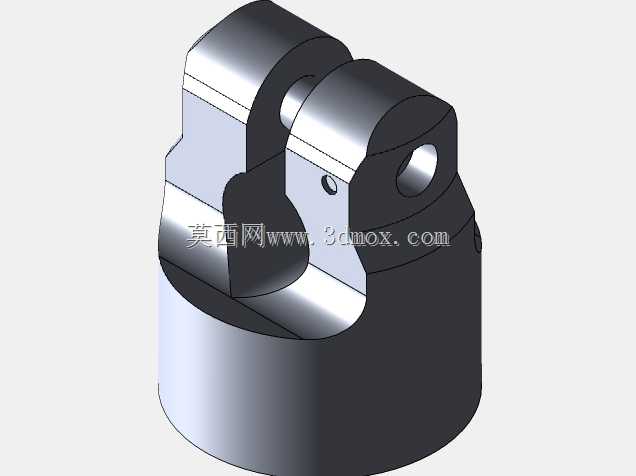

　　安装时可以直接拧入被吊物预设的螺纹安装孔内，不需要额外搭配卸扣、连接法兰做过渡衔接，安装边界上，螺纹段的公称直径适配常规重型吊装的标准螺纹规格，基座下端的轴肩可以在螺纹拧紧后贴合被吊物的安装面，保证吊装受力时接触面均匀承压，不会出现局部应力集中压溃被吊物安装面的问题。设计过程中，钩身的曲率半径经过反复校核，既保证吊索、卸扣放入钩腔后有足够的活动余量，不会出现卡滞别劲的情况，又能控制钩身的整体外廓尺寸，避免在狭小吊装空间内和周边设备、工装发生干涉；钩身与下部旋转基座的衔接处采用推力轴承配合销轴的结构，既可以承受竖直方向的大吨位吊装拉力，又能保证水平方向旋转的顺滑度，即便在满载状态下，也能轻松转动吊物调整姿态，

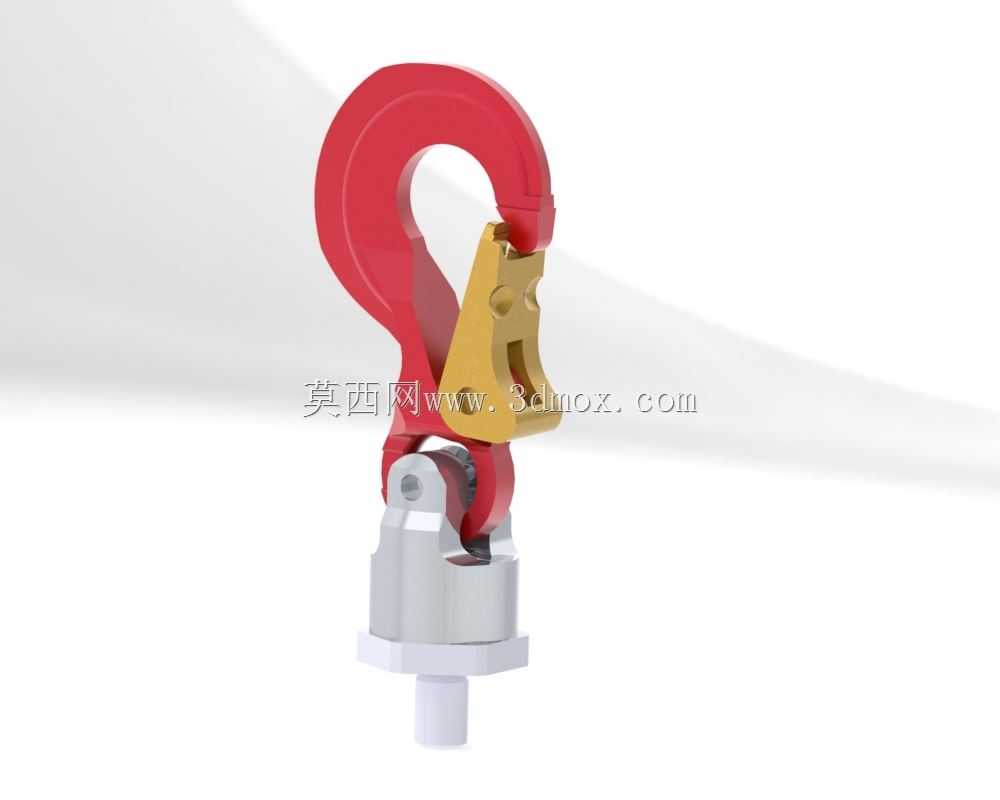

　　不需要额外撬动或者人工强行扭转吊物。实际选型使用时，需要注意安装螺纹的拧入深度要满足螺纹受力的啮合牙数要求，不能因为螺纹拧入深度不足导致吊装过程中螺纹滑牙脱开；自锁舌片的铰接轴处要预留足够的润滑间隙，长期使用后可以定期加注润滑脂，避免粉尘、铁屑进入铰接缝隙导致舌片卡滞，失去锁止作用。钩身的红色涂装一方面是起重作业的安全警示色，方便现场作业人员快速识别吊点位置，另一方面也可以作为涂层破损的直观判断依据，当涂层出现大面积剥落、钩身表面出现可见裂纹或者塑性变形时，要及时报废更换，不能继续承载使用。下部的金属基座采用镀锌钝化处理，在车间潮湿、多切削液的环境下也能有不错的防锈能力，不会因为长期锈蚀导致螺纹锈死、旋转结构卡滞。

　　和传统的焊接式吊点相比，这种螺纹连接的吊钩组件不需要在被吊物表面焊接吊耳，不会破坏被吊物的母材结构，也不会因为焊接热应力导致被吊物局部变形，尤其适合精度要求高的加工件、热处理后的模具部件吊装，避免焊接吊耳带来的精度损伤。在吊装作业时，要保证吊索的拉力方向尽量和吊钩的轴线重合，避免斜拉歪吊导致钩身承受额外的弯曲应力，虽然钩身设计时已经考虑了一定的偏载余量，但长期偏载还是会加速钩身的疲劳损伤，缩短吊具的使用寿命。旋转结构的上下衔接处设计有防尘密封圈，可以阻挡车间内的铁屑、粉尘、切削液进入旋转摩擦副，延长内部轴承和销轴的使用寿命，减少日常维护的频次。
