蜗轮蜗杆式电机驱动减速传动装置

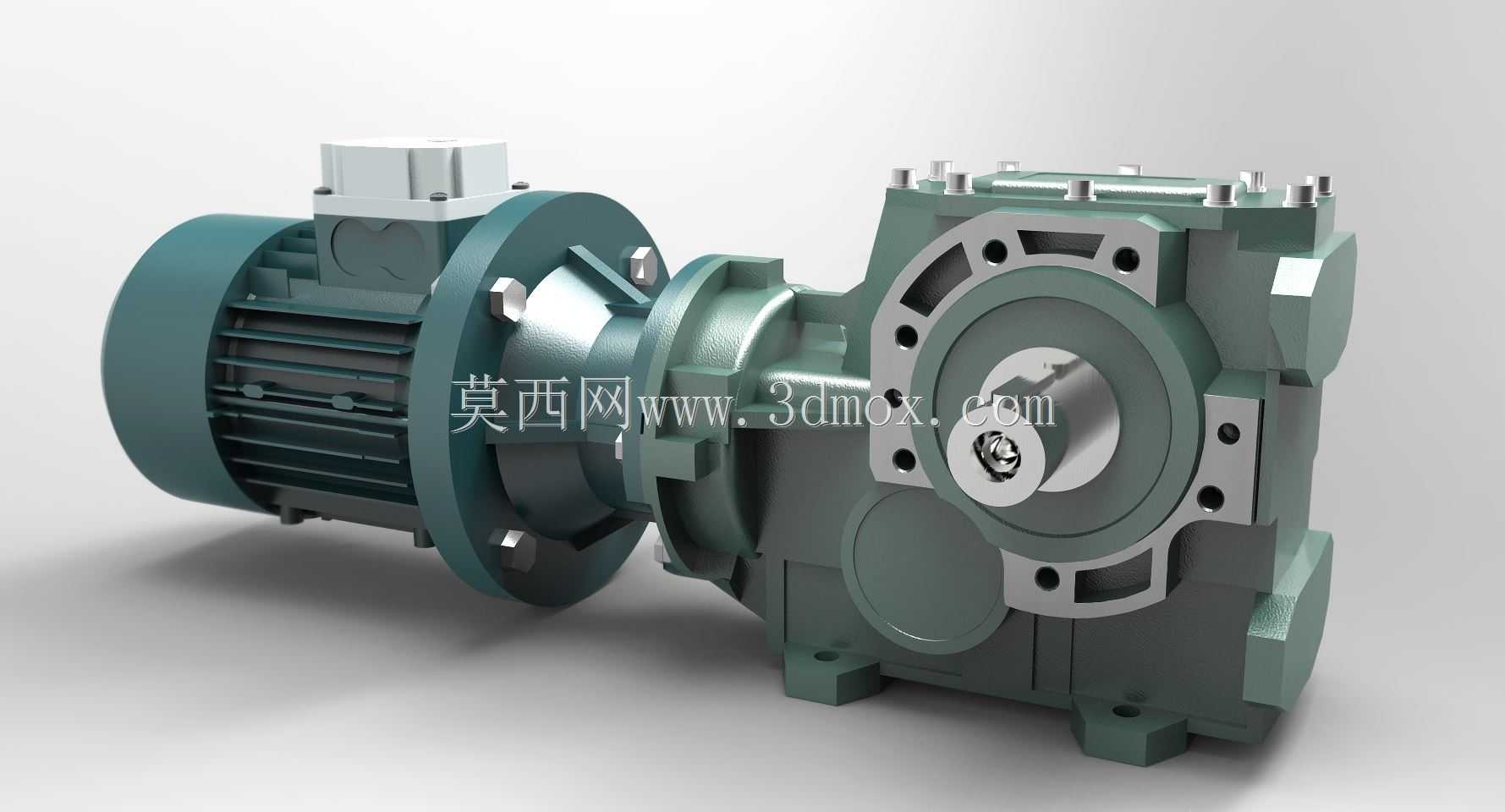

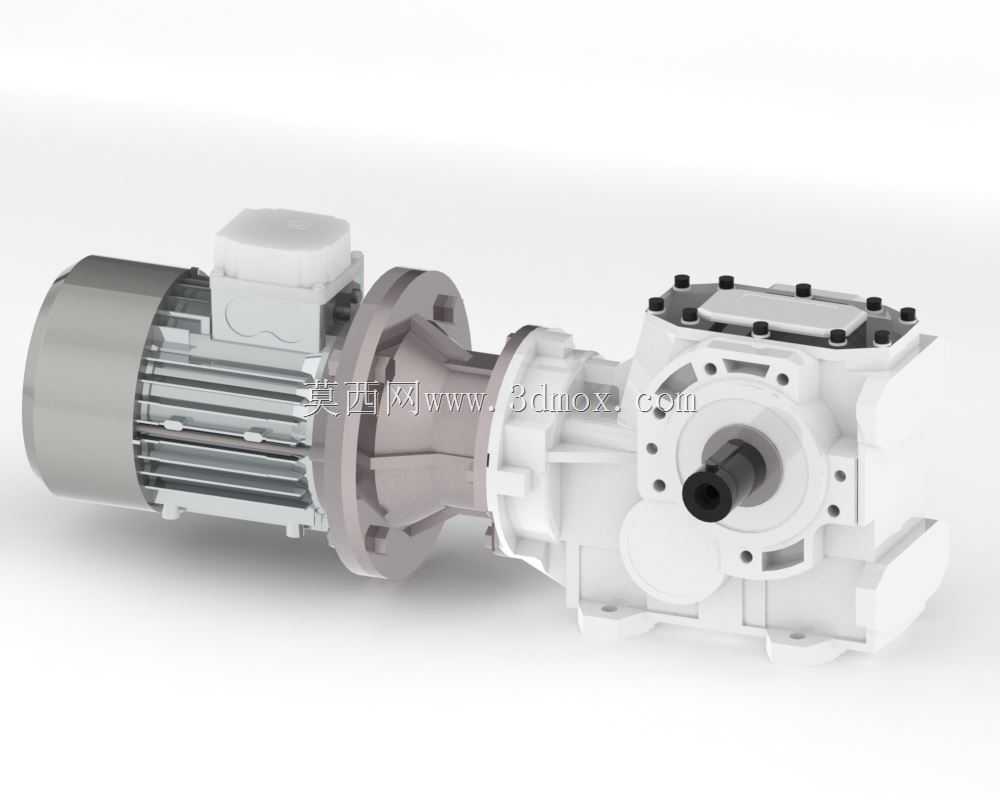

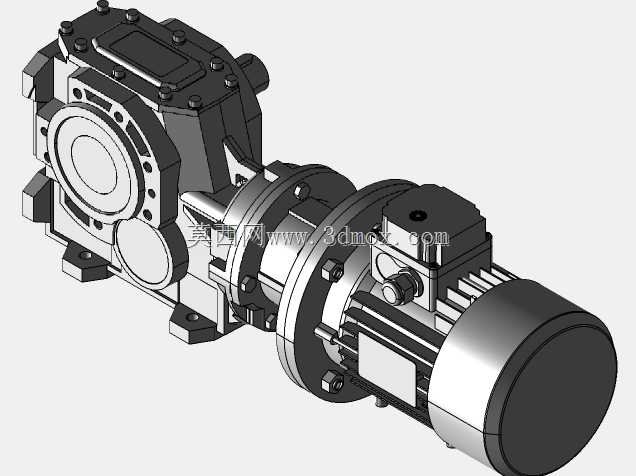

这款集成电机的蜗轮蜗杆减速传动单元，常被应用在轻工输送线、食品包装设备、小型自动化专机的动力输出环节，用来匹配异步电机高转速低扭矩的输出特性，将电机端的高转速降至作业端需要的低转速，同时放大输出扭矩，满足负载端的低速大扭矩驱动需求。从结构设计来看，该装置将驱动电机与减速箱体做了一体化法兰直连设计，省去了额外的联轴器连接环节，既压缩了整套传动单元的轴向安装尺寸，也能避免联轴器安装对中误差带来的振动、轴承磨损问题，提升传动稳定性。电机端采用标准卧式安装的异步电机结构，散热筋沿机壳轴向均匀排布，能保证连续运行时的散热效率，接线盒设置在机壳顶部，方便现场布线时的线缆接入，适配常规工业场景的三相供电接线需求。减速箱体部分采用蜗轮蜗杆传动结构，这种结构的核心优势是单级传动就能实现较大的减速比，同时具备反向自锁特性，当输出端带垂直负载时，可避免停机后负载反向拖动电机造成的滑移问题，提升设备运行的安全性。输出端采用中空轴设计，可直接套装在设备的负载轴上，也可根据安装需求选配输出法兰、实心轴输出的转接结构，适配不同设备的安装接口。安装边界上，电机与减速箱连接的法兰采用标准止口定位，安装时只需保证止口配合公差，就能保证电机轴与蜗杆输入轴的同轴度，降低装配难度；箱体上预留的多个安装固定孔位，支持卧式、立式等多种安装姿态，能适配不同设备的机架安装空间。设计过程中，蜗轮采用耐磨铜合金材质匹配钢制蜗杆，能降低长期运行的齿面磨损，箱体的剖分面做了精密铣削加工，配合密封胶条可避免齿轮润滑油的渗漏，输出轴位置配置双唇口油封，能适应多粉尘、少量油污的车间作业环境。在设备选型适配时，可根据负载端的额定扭矩、转速需求匹配对应功率的电机与减速比规格，该结构的传动噪音控制表现较好，适合对运行噪音有要求的车间作业场景，日常维护时只需定期更换箱体内的齿轮润滑油，检查油封密封状态即可，维护成本较低。
