振动料斗活化破拱给料装置结构

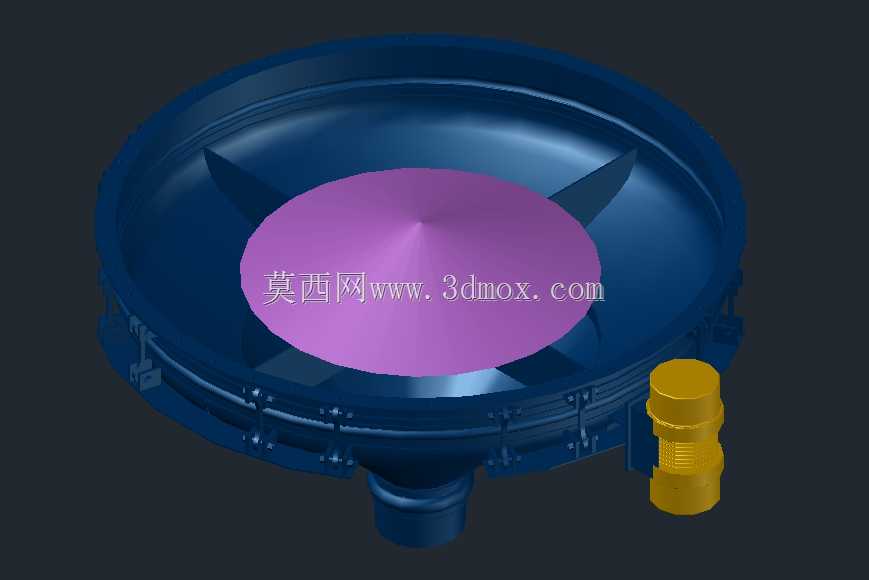

　　该结构对应粉体储料仓下部常用的活化卸料单元，主要用于粉料、颗粒料在仓底因压实、架桥、鼠洞而无法稳定排出的工况。设备整体以盘形斗体承接上方料仓，内部设置锥形活化盘，外缘布置弹性密封与吊挂连接，侧部配接振动驱动部件。工作时振动能量通过斗体和活化锥传递至物料，使仓底物料保持松散流动状态，物料沿锥面与斗壁之间的环形通道向底部出口汇集，再经下方出料接口进入输送、计量或包装工序。

　　从布置逻辑看，这类装置不是单纯的容器，而是料仓卸料系统的过渡活化段。上方需要与储料仓法兰或吊挂结构连接，下方则对接螺旋输送机、回转阀、加料管或称重料管。建模时应重点保留斗体直径、锥盘高度、环形下料间隙、底部出口方位和振动器安装面，这些尺寸直接影响物料通过能力和后续设备对接。斗体外侧的加强筋、连接耳板和密封压圈不能随意简化，因为它们决定振动传递路径、检修拆装空间以及仓底粉尘密封效果。

　　活化锥采用中心抬高的锥形结构，目的在于破坏料柱中心受压区，使物料不能在出口上方形成稳定拱脚。锥面与斗壁形成逐渐收窄的流道，既避免物料垂直压实，又能让靠近仓壁的滞留层参与流动。对于易吸潮、易搭桥的粉料，锥盘表面通常需要保持平滑连续，减少突台和死角；对于磨蚀性较强的颗粒，则应在斗壁和锥面预留衬板或耐磨层厚度。

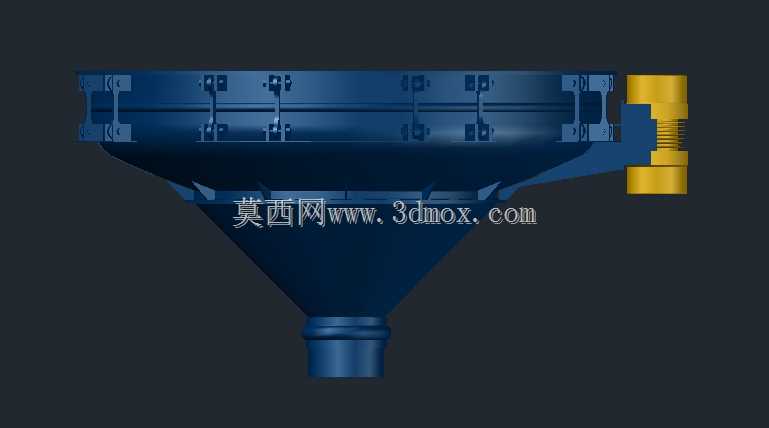

　　侧部振动部件的安装位置需要兼顾激振力方向和维护空间。模型中驱动单元偏向斗体一侧，工程布置时应确认其中心线、高度和紧固件操作空间，避免振动器与平台梁、输送管、检修通道干涉。斗体与固定料仓之间宜采用柔性连接，使振动集中在活动斗段，同时防止粉尘外溢。若整机平台刚性不足，振动还会传导到支架和称量设备，造成噪声、螺栓松动或计量波动。

　　外形边界上，盘形斗体直径通常接近仓底截面，安装前需核对仓锥段开口、下部设备高度及周边护栏距离。底部出料口偏置或居中会影响下游设备排布，侧置驱动还要预留电机接线、润滑和拆装距离。结构设计时应把料仓压力、物料容重、振动载荷和密封预紧一并考虑，使活化斗既能破拱助流，又能作为稳定、连续、可控的卸料环节嵌入粉体生产线。
