模拟式PID控制电路原理仿真设计

　　这套模拟PID电路仿真方案，核心面向工业控制领域里需要连续闭环调节的场景搭建，从运放选型到阻容参数匹配，都围绕实际模拟控制回路的调试需求设计，没有照搬教材里的理想电路结构，而是加入了实际工程里必须考虑的阻抗匹配、信号限幅、干扰隔离相关的细节设计。

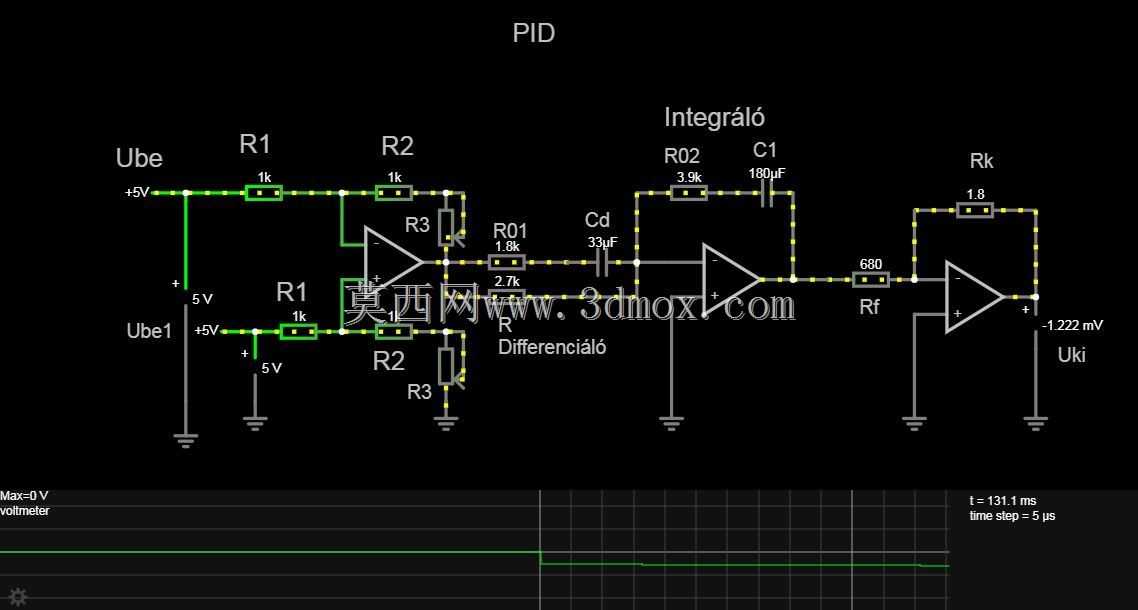

　　从实际应用场景来看，这类纯模拟PID电路常部署在对响应速度要求极高的小型闭环控制单元里，比如小型恒温台的温度调节、微型气动比例阀的开度控制、直流电机的转速稳速回路，相比数字PID的采样延迟，模拟电路的连续调节特性可以做到微秒级的响应，不存在采样周期带来的控制滞后，在小惯量负载的控制场景里优势非常明显。电路的输入级采用差分输入结构，两路输入分别接设定值电压与反馈传感器的输出电压，输入电阻统一选用1kΩ阻值，一方面匹配常用传感器的输出阻抗范围，避免输入信号衰减，另一方面也限制了运放输入端的灌电流，防止传感器输出级过流损坏。

　　比例环节的增益调节通过反馈回路的R3电阻实现，设计时预留了电阻替换的空间，实际调试时可以根据被控对象的比例带需求，更换不同阻值的电阻调整比例增益，避免比例增益过高导致的回路自激振荡。积分环节选用了3.9kΩ电阻搭配100nF电容的参数组合，积分时间常数的匹配完全围绕小惯量被控对象的滞后特性设计，既可以保证稳态时消除静差，又不会因为积分作用过强导致超调量过大；微分环节在信号输入端加入了33nF的微分电容，同时串联了1.8kΩ的限流电阻，避免微分环节对高频干扰过度放大，这也是实际工程里模拟PID电路最容易出问题的部分，纯微分电路对阶跃信号的尖峰响应很容易导致后续执行器误动作，串联电阻后可以有效限制微分尖峰的幅值，同时保留微分作用对偏差变化率的提前调节特性。

　　电路的输出级设计了1.8kΩ的限流电阻与反向保护二极管，输出信号范围匹配0-5V的工业标准控制信号，可以直接对接比例阀、伺服驱动器、固态继电器等常见执行器的模拟量输入端口，不需要额外增加信号转换电路。整个电路的安装边界按照通用洞洞板与小型PCB的尺寸规划，所有阻容元件都选用直插标准封装，运放选用通用四运放芯片，单芯片即可容纳全部三个调节环节的运放单元，不需要多芯片拼接，减少了布线时的信号线长度，降低了空间电磁干扰对微弱控制信号的影响。

　　在电路仿真验证环节，所有节点的信号波形都可以实时观测，调试时可以先断开积分与微分环节，只保留比例环节调整回路的基本增益，待系统出现临界振荡后再逐步加入积分与微分参数，和实际硬件调试的流程完全一致，仿真时可以模拟传感器信号阶跃变化、负载扰动等实际工况，提前验证参数匹配的合理性，减少硬件调试时的元件更换次数。电路的电源设计兼容±5V双电源供电，和常用的运算放大器供电标准匹配，电源入口处预留了去耦电容的安装位置，实际制版时可以在每个运放的电源引脚就近布置0.1μF的陶瓷去耦电容，抑制电源线上的纹波干扰，避免控制信号出现不必要的毛刺。

　　相比集成式PID控制芯片，这套分立运放搭建的电路参数调整自由度更高，每个环节的时间常数都可以单独调整，不需要受集成芯片内置参数的限制，非常适合教学演示、小型非标控制设备的定制化开发场景，电路的信号流向从左到右依次排布，输入、比例调节、积分微分调节、输出级的分区清晰，布线时可以按照信号流向排布走线，避免输出信号反馈到输入端形成寄生振荡。实际使用时，电路的输入共模电压范围控制在0-4V之间，避免运放进入饱和区导致控制失效，输出端的负载能力可以驱动10kΩ以上的输入阻抗设备，对接大多数工业控制执行器都不需要额外增加缓冲电路。
