水泥生产用喇叭口卸料装置结构设计

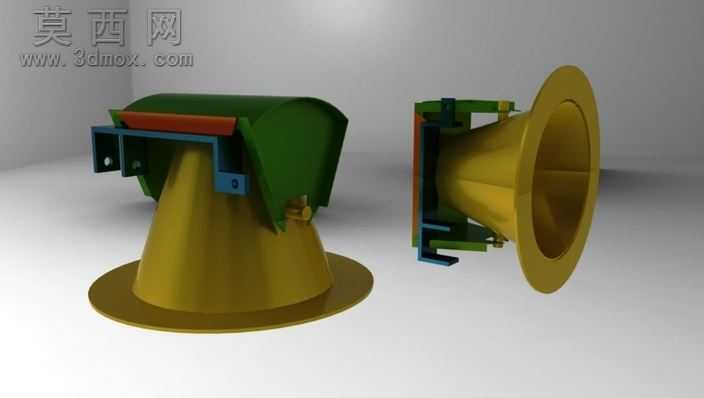

本模型为水泥生产工况配套使用的喇叭口卸料装置，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计的尺寸配合规范，对装置的各个组成构件进行了独立的特征绘制与装配约束设置，完整还原了装置的实际装配逻辑。模型主体包含锥形喇叭口导料段、上部安装基座、侧边定位连接架、缓冲挡料组件等核心结构，其中锥形喇叭口部分采用大端进料小端出料的渐变锥面设计，建模时通过放样凸台特征完成曲面过渡，保证导料面顺滑无棱角，避免水泥物料输送过程中出现积料、卡料问题；上部安装基座设置了多组定位安装孔与连接卡槽，建模时对孔位的同轴度、卡槽的配合公差进行了参数化约束，可直接适配对应规格的水泥生产设备出料口安装需求。材质渲染阶段，针对不同构件的实际使用材质进行了区分设置：锥形导料段采用耐磨金属材质，渲染时调整金属粗糙度参数模拟铸钢件的哑光耐磨质感，同时添加细微的磨损纹理表现其长期接触水泥物料的使用特性；上部的挡料组件采用工程塑料与金属复合的材质表现，绿色挡料板设置为高耐磨尼龙材质质感，蓝色连接支架设置为喷涂防锈漆的金属质感，不同材质的色彩区分清晰，可直观分辨各个构件的功能分区。结构设计上，侧边的连接支架采用L型折弯结构搭配加强筋设计，既保证了装置与主机连接的结构强度，又通过轻量化的结构设计减少了不必要的材料消耗；挡料组件通过铰接结构与基座连接，可根据实际下料流量调整挡料角度，适配不同的水泥物料输送需求，建模时完整还原了铰接位置的转轴、卡扣等细节结构，可直观展示装置的活动调节逻辑。整体模型装配关系清晰，无干涉错面问题，所有构件的连接位置、配合间隙都按照实际生产的装配要求进行设置，既可以作为水泥生产设备配套部件的设计参考，也可用于相关机械结构的教学演示、方案展示使用，模型的结构细节完整，能够清晰展现该类卸料装置的工作原理与构造特点。
