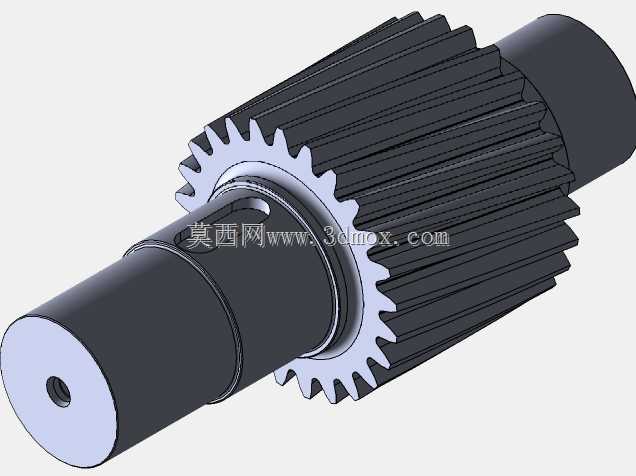

带轴斜齿圆柱齿轮传动零件结构设计

这款带轴斜齿圆柱齿轮是机械传动系统中的核心承载零件，主要应用于需要平稳传递大扭矩、高转速的传动场景中，常见于工业减速机、机床主轴传动箱、汽车变速器、自动化输送设备的动力传递单元，也可适配轻工机械、纺织机械、冶金设备的动力传输链路，承担着改变转速、传递扭矩、匹配动力输入输出端载荷的核心作用。相较于直齿圆柱齿轮，斜齿结构在啮合过程中是渐进式接触，轮齿从齿端局部接触逐步过渡到全齿宽啮合，能有效降低啮合冲击与运行噪音，提升传动平稳性，同时更大的重合度让单齿承受的载荷更小，可承载更高的扭矩输入，适配长时间连续运转的工业工况。该零件采用齿轮与传动轴一体化的结构设计，省去了齿轮与轴之间的键连接、过盈装配环节，从结构上避免了装配间隙带来的传动回差，也消除了键槽对轴体、齿轮轮毂的强度削弱，整体刚性更强，更适合高转速、重载交变载荷的工作场景。设计过程中首先匹配传动系统的速比要求确定齿轮模数、齿数与螺旋角参数，螺旋角选取兼顾轴向力大小与传动重合度，避免过大轴向力对两端支撑轴承造成额外载荷负担；齿部参数经过齿形修形优化，可补偿加工与装配误差带来的啮合偏载，降低齿面局部应力集中，提升齿面接触疲劳寿命。轴段部分根据安装边界设计了不同直径的阶梯结构，两端轴颈用于适配支撑轴承的安装尺寸，轴端设置的中心定位孔可用于加工过程中的装夹定位，也可作为装配时的同轴度校验基准，阶梯轴的轴肩位置可实现轴承、齿轮的轴向定位，保证装配后整体的同轴度要求，避免运转过程中出现偏摆振动。齿宽尺寸经过载荷校核确定，在满足扭矩承载能力的前提下控制整体轴向尺寸，适配传动箱内部的安装空间，轴端的长度尺寸预留了轴承安装、端盖密封的装配余量，可直接适配常规的深沟球轴承或圆锥滚子轴承安装，无需额外加工调整即可完成装配。整体结构经过动平衡优化设计，适配高转速运转场景，可有效降低高速转动时的振动量，延长支撑轴承与整个传动系统的使用寿命，齿部与轴体的过渡位置采用圆角过渡设计，避免应力集中导致的轴肩断裂风险，提升零件在交变载荷下的疲劳强度。
