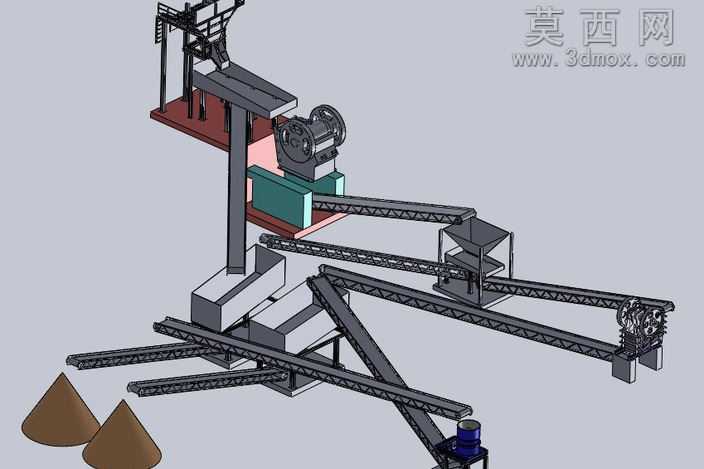

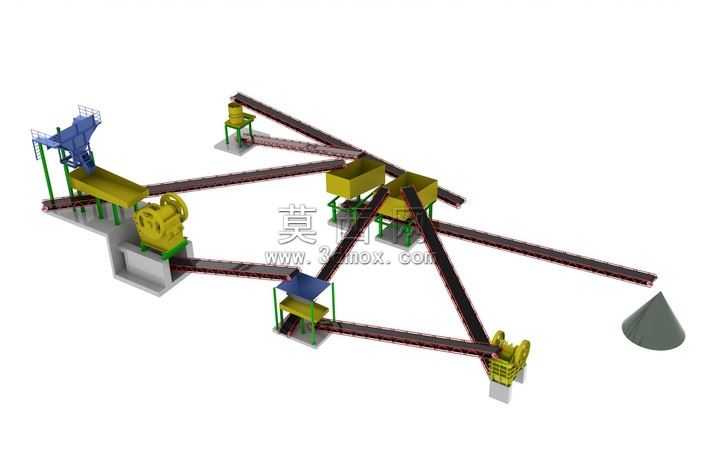

机制砂石生产加工成套生产线三维设计

本作品为机制砂石生产加工成套生产线的三维建模设计，完整还原了砂石从原料输入到成品砂堆存输出的全流程设备布局与结构细节。建模过程中严格遵循工业制砂产线的实际工艺逻辑，首先完成整体产线的空间排布规划，依据物料流向依次布置给料单元、破碎单元、筛分输送单元与成品堆存单元，确保各设备间的衔接高度符合实际生产的物料流转路径，避免出现工艺断点或布局干涉问题。在设备细节建模阶段，对皮带输送机的桁架机架、托辊组、驱动滚筒与传动机构进行了精细化还原，机架采用标准型材拼接结构建模，托辊按照实际等距排布规则布置，驱动端的传动轮、护罩等部件均按照真实设备比例构建；对破碎主机的机壳、转子结构、进料斗与出料溜槽进行了结构还原，准确体现破碎腔的内部空间形态与外部安装结构；对料堆成品区的锥形料堆形态进行了写实化建模，还原砂石物料自然堆积的角度特征。材质渲染阶段，针对不同设备部件赋予对应材质属性，输送机架与设备机壳采用哑光工业金属材质，皮带采用深色耐磨橡胶材质，成品砂堆采用颗粒感哑光砂石材质，设备操作平台采用防滑钢板搭配安全护栏的材质表现，整体渲染效果贴合工业现场的真实视觉质感。设计过程中重点考量了产线的空间合理性，对各设备的安装高度、输送倾角、物料落差进行了匹配性设计，确保皮带输送机的倾角符合散料输送的安全角度要求，各设备间的衔接溜槽角度能够保证物料顺畅滑落无堵料风险，同时预留了设备检修的操作空间，整体模型既具备完整的视觉展示效果，也能够清晰呈现制砂产线的工艺逻辑与设备结构特征，可用于制砂工艺展示、产线布局方案沟通、设备结构认知等场景。
