气动PWM比例控制气动回路设计方案

　　在轻工自动化装配、小件物料分拣、精密压装这类对气缸动作速度、输出力有连续调节需求的工位上，传统开关式气控阀只能实现气缸的全伸全停全退动作，无法满足柔性生产里对执行端动作参数的无级调整要求，这套气动PWM控制回路正是针对这类场景开发的气路控制方案。整套回路以单作用气缸作为最终执行元件，通过两个带节流调节的高速开关阀组配合，以脉冲宽度调制的逻辑控制气路的通断占空比，替代传统比例阀实现气缸输出力与运动速度的连续调节，相比采用专用气动比例阀的方案，整体硬件成本能降低六成以上，同时对气源洁净度的要求更低，适配车间常规0.5-0.8MPa的供气压力范围，在多工位小型自动化设备上部署时不需要额外增加精密过滤组件，日常维护的备件成本也更低。

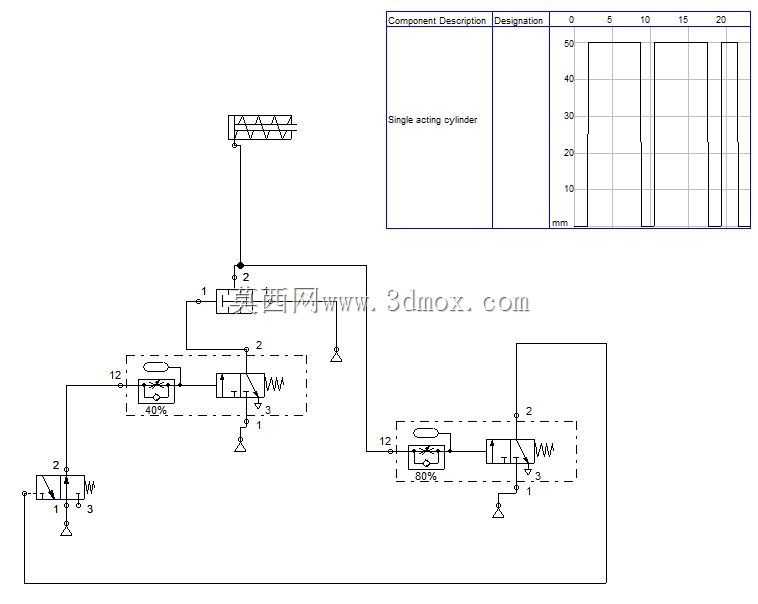

　　从气路设计逻辑来看，回路没有采用复杂的集成式阀岛结构，而是将两个独立的二位三通高速开关阀分别布置在气缸的进气与排气支路上，每个阀的进气侧都配置了可精准调节的单向节流阀，分别对应40%与60%的基础开度限位，避免脉冲通断过程中气流冲击导致的阀件损坏与气缸爬行问题。气路连接采用标准快插接口适配，所有阀件的安装孔位都遵循ISO 15217气动元件通用安装标准，安装时不需要额外设计转接板，可直接固定在设备的标准铝型材安装梁上，整体阀组的安装边界尺寸控制在120mm80mm35mm范围内，不会占用过多的设备安装空间，即使是在紧凑的桌面式小型自动化设备上也能灵活布置。

　　实际运行过程中，控制端通过调整两个高速开关阀的通断脉冲占空比，可实现气缸伸出速度在5mm/s到50mm/s之间连续调节，对应输出推力范围覆盖10N到120N，完全满足小件压装、柔性分拣、软接触夹持这类对动作冲击力有严格限制的工位需求。气路中设置的排气节流结构可在气缸回程阶段提供稳定的背压，避免活塞高速回程撞击缸端盖，延长气缸的使用寿命。从回路的动作特性曲线可以看到，当脉冲占空比在5%到20%区间调节时，气缸的位移输出呈现良好的线性对应关系，控制重复精度可达±0.2mm，完全能满足常规轻工自动化工位的定位精度要求，不需要额外加装位移传感器做闭环反馈就能实现稳定的动作控制，进一步降低了整套系统的硬件成本与接线复杂度。

　　在安装调试层面，整套回路的所有元件都采用行业通用标准件，节流阀的调节旋钮带有清晰的开度刻度，现场调试人员不需要专用的调试软件，仅通过手动调整节流阀开度、匹配控制端的脉冲占空比参数，就能在半小时内完成单路气路的调试工作，相比需要专用软件标定的比例阀方案，对现场运维人员的技术要求更低，适合在中小规模的自动化设备改造项目中推广应用。气路的排气口都配置了标准消声器，可将排气噪音控制在65分贝以内，满足车间生产的噪音管控要求，不会对作业人员造成职业健康影响。另外，回路中预留了压力检测接口，可按需接入小型气压传感器做压力闭环控制，进一步提升控制精度，拓展应用到对力控要求更高的精密装配场景中。
