内螺纹90度长半径液压管路连接弯管

　　在流体输送管路的布设场景中，受设备安装空间限制、管路走向避让需求，经常需要用到转向类连接件，这款90度长扫弯管就是针对低压流体、气动、小通径液压回路的转向需求设计的内螺纹连接管件。日常在小型液压站的阀组外接管路、车间压缩空气支路布设、小型冷却水循环回路改造、实验室气路终端连接这类场景里，经常会遇到管路需要做90度转向，同时要保证流道阻力尽可能小的需求，普通直角弯头因为转弯半径小，流体经过时局部压损大，在对流量稳定性有要求的回路里很容易造成压力波动，而长半径弯管的转弯段曲率更大，流体转向时的流线更平缓，能有效降低局部阻力损失，减少管路内的紊流和振动，这也是这类长扫弯管在精密流体回路里被广泛选用的核心原因。从结构设计来看，

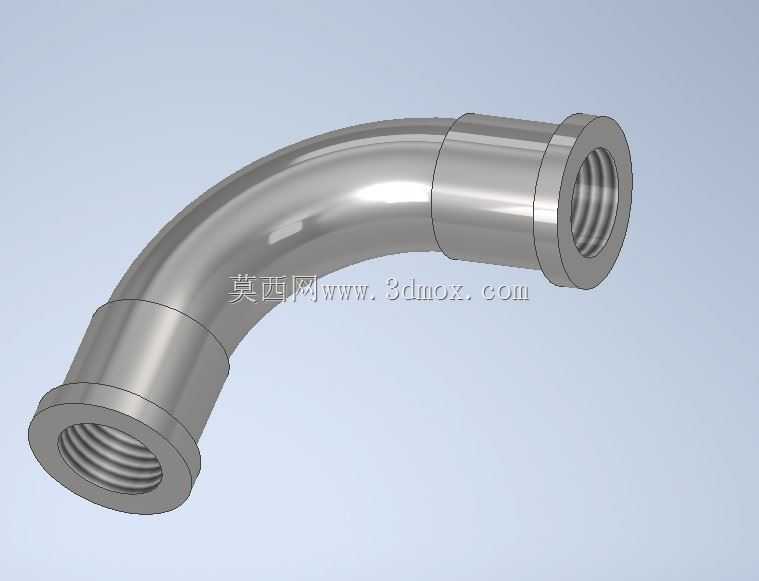

　　这款弯管两端采用G1/4非密封圆柱内螺纹，属于55度管螺纹范畴，螺纹牙型角55度，牙顶和牙底有圆弧过渡，配合生料带或者密封胶使用时，能实现可靠的静密封，适合压力不超过1.6MPa的非腐蚀流体输送场景。弯管主体采用长半径扫掠结构，转弯段的曲率半径约为通径的2.5倍，相比普通1倍曲率半径的直角弯头，流道的顺滑度提升明显，流体经过时不会出现明显的流速突变，对于输送带有微小杂质的流体时，也不容易在转弯处堆积残留，降低管路堵塞的概率。两端的内螺纹接口外侧设计有环形凸台结构，一方面是增加接口处的壁厚，在拧紧管路接头时能承受更大的扭矩，避免薄壁处出现开裂变形，另一方面凸台也可以作为安装时的受力定位点，方便用扳手夹持固定，

　　不会因为夹持力过大导致弯管主体变形。从安装边界来看，这款弯管两端的接口端面到转弯中心的轴向距离经过标准化设计，和同规格DIN EN 10242标准的管件安装尺寸完全兼容，在做管路替换时不需要重新调整相邻管路的位置，直接拧入即可完成安装。弯管的整体外轮廓没有尖锐棱角，所有过渡位置都做了圆角处理，在安装空间狭小的设备内部布设时，不会刮伤相邻的线缆或者其他管路，也能减少安装过程中对操作人员的划伤风险。在实际选型使用时，需要注意两端连接的外螺纹接头要和G1/4圆柱管螺纹匹配，不能和NPT锥管螺纹混用，避免出现螺纹不匹配导致的密封失效问题；安装时拧紧扭矩要控制在合理范围，因为这类管件多采用金属材质铸造后机加工螺纹，

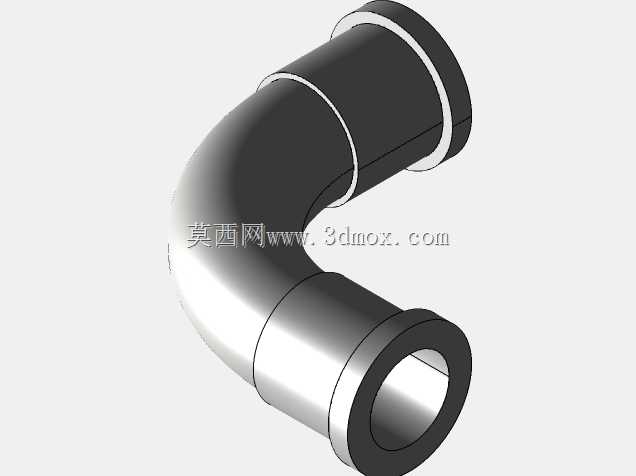

　　过大的扭矩会导致螺纹滑牙或者接口开裂，过小的扭矩又会导致密封不严出现渗漏。另外在管路布设时，这类弯管尽量不要作为管路的承重支撑点，长管路的重量要通过管卡单独固定，避免长期受力导致弯管接口处出现疲劳渗漏。从建模逻辑来看，这类标准管件的建模核心是扫掠路径的准确性，首先确定两端接口的中心轴线位置，保证两个轴线垂直相交且交点到两个端面的距离符合标准尺寸要求，然后绘制符合长半径要求的圆弧扫掠路径，再以流道通径为基础，加上标准要求的壁厚尺寸绘制扫掠截面，完成主体结构的扫掠成型，之后在两端位置加工出标准的内螺纹结构，最后添加外侧的加强凸台，对所有锐边做倒圆角处理，就能得到符合实际生产要求的三维模型，建模过程中要注意螺纹的收尾位置和凸台的衔接，避免出现建模特征的干涉或者壁厚不均的问题，保证模型导入工程图后能直接导出符合生产要求的尺寸标注。
