带链轮端座的传动滚筒结构设计

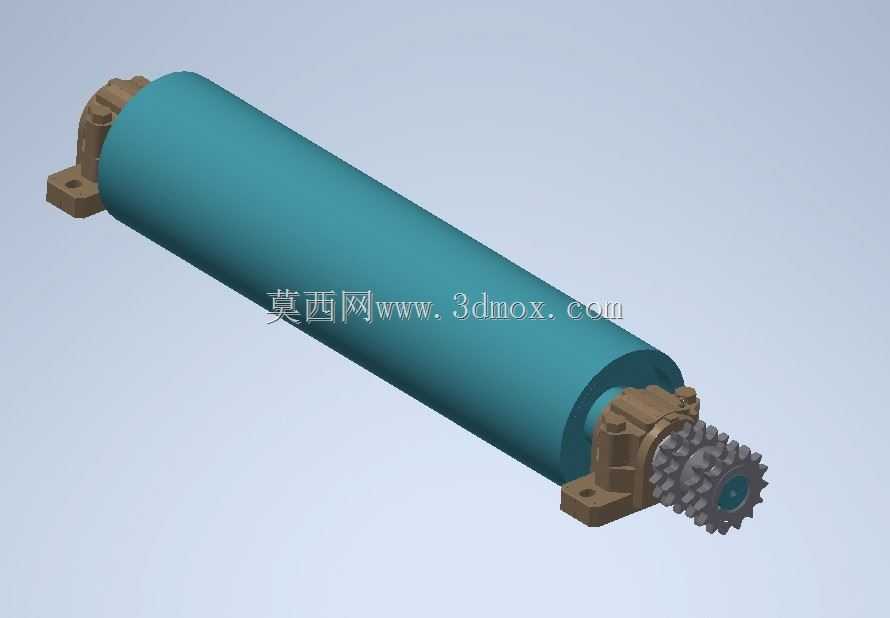

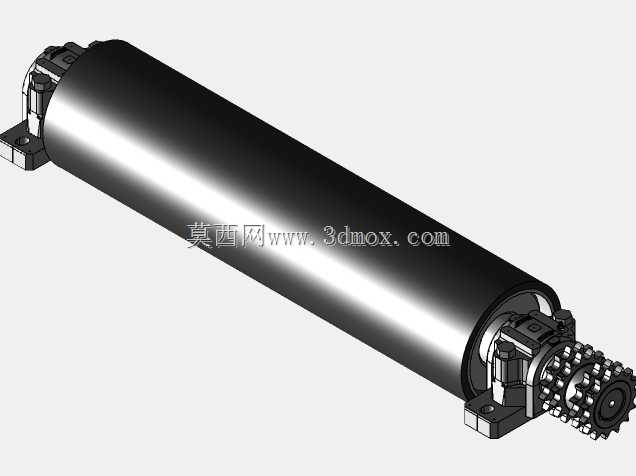

　　这套带安装座与链轮的滚筒组件，是连续输送类设备里的核心从动/动力传递部件，常见于带式输送机、辊道输送线、生产物料转运线的末端或中部驱动位置，承担承载输送带面、传递驱动扭矩、张紧输送载体的核心作用，在轻工包装、电子组装、仓储物流分拣、散料短途转运的生产线里都有大量适配场景。从结构设计逻辑来看，滚筒主体采用等直径圆柱筒体结构，筒体表面做了哑光包覆处理，既可以增大与输送带/输送物料接触面的摩擦力，避免运行过程中出现打滑、跑偏的问题，也能在长期接触物料的过程中降低筒体表面的磨损速率，延长部件的整体更换周期。两端的安装支座采用带安装孔的分体式轴承座结构，支座上的两个通孔为固定安装位，安装时可以通过螺栓直接固定在输送线的侧梁安装面上，

　　支座内部集成了滚动轴承的安装腔，轴承内圈与滚筒的端轴过盈配合，既可以保证滚筒转动过程中的同轴度，降低径向跳动量，也能承受输送过程中物料带来的径向载荷，避免轴系出现弯曲变形。其中一端伸出的链轮为动力输入接口，链轮的齿形匹配标准短节距滚子链条，运行时链条将驱动电机输出的扭矩传递到链轮上，带动整个滚筒同步转动，依靠筒体与输送带之间的摩擦力带动整条输送线运行，这种链轮驱动的方式相比带轮驱动，传动比更精准，不会出现丢转的问题，适合重载、启停频繁的输送工况。从安装边界来看，两端支座的安装孔中心距为固定设计值，选型时需要匹配输送线侧梁的安装开孔间距，滚筒筒体的长度需要比输送带宽宽出两侧各10-15mm的余量，

　　避免输送带运行过程中出现跑偏剐蹭侧梁的问题；伸出端的链轮位置需要和线体上的驱动轮、张紧轮保持在同一平面内，链条安装时需要预留合适的垂度，避免过紧加剧链轮和轴承的磨损，过松出现跳齿、脱链的故障。设计过程中，筒体的壁厚根据额定输送载荷做了匹配，常规轻载工况下筒体壁厚满足径向刚度要求，不会在满载物料时出现筒体中部凹陷变形的问题；两端轴的直径根据扭矩传递需求和弯扭组合强度计算确定，轴肩位置做了圆角过渡，避免应力集中导致的轴断裂问题；轴承座的安装面做了铣平处理，保证安装后两个支座的同轴度误差控制在允许范围内，降低滚筒转动时的阻力和异响。实际应用中，这类滚筒如果作为驱动辊使用，一般安装在输送线的出料端，增大包角提升传动效率；如果作为从动辊使用，

　　可以间隔布置在输送线的中部，作为输送带的支撑部件，减少输送带的下垂量。日常维护时只需要定期通过轴承座上的注油嘴补充润滑脂，检查链轮的磨损情况和链条张紧度即可，整体结构的拆装便捷性较好，不需要拆解整条输送线就可以完成滚筒的更换作业，能大幅降低产线的停机维护时间。
