重载行走机构从动轮组结构设计

　　该从动轮组多用于重载有轨搬运设备、车间自动化输送线的行走端，作为从动侧承载行走单元，不承担动力输出，主要负责承载设备整体载荷、沿预设轨道做直线往复运动，同时配合主动轮组维持整机行走的直线度与运行稳定性，常见于RGV小车、重载堆垛机底部行走端、厂区定点转运轨道平车的非动力侧，也可适配部分起重设备的行走端从动支撑结构。

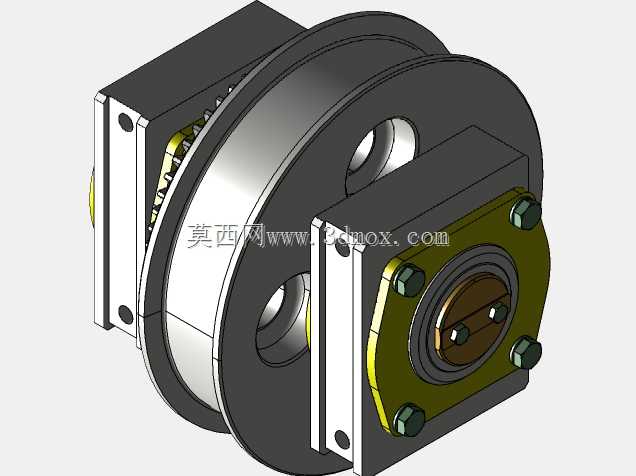

　　从结构设计逻辑来看，整个轮组采用双侧轮缘的单轮体承载结构，轮缘内侧做圆弧过渡处理，避免轮缘与轨道侧面硬接触时出现应力集中，轮体踏面根据适配轨道类型做了匹配的弧度设计，与轨道顶面接触时能保证足够的接触面积，降低单位面积接触应力，减少长期运行后的踏面磨损与轨道压痕。轮体中心采用阶梯孔设计，内嵌滚动轴承作为转动支撑，轴承内圈与固定心轴过盈配合，心轴两端通过安装座上的定位止口实现轴向固定，避免轮体运行过程中出现轴向窜动。

　　轮组两侧的安装座采用钢板焊接后加工的结构，安装面与轮体轴线的平行度、垂直度公差控制在0.05mm以内，保证安装后轮体与轨道的对中精度，安装座上预留的螺栓过孔采用长圆孔设计，可在安装时微调轮组的轴向位置，补偿机架加工与轨道铺设的累积误差，避免轮缘与轨道出现偏磨。轮组外侧设置有端盖结构，端盖与安装座之间加装密封垫，既可以阻挡车间内的粉尘、切削液进入轴承腔，也能防止轴承润滑脂泄漏，延长轴承维护周期，端盖上预留的注油孔可直接对接润滑管路，实现不停机在线补脂。

　　从安装边界来看，该轮组适配的轨道为常见的6kg/m轻型钢轨，轮缘内侧间距比轨头宽度大3-5mm，预留足够的运行间隙避免卡轨，轮组整体安装高度可通过调整安装座与机架的连接垫片厚度微调，适配不同高度的主动轮组安装需求，保证整机底部行走面的水平度。轮体与安装座之间预留有足够的间隙，可容纳轮体运行时带起的少量杂物，避免杂物卡滞导致轮体抱死。

　　在功能特性上，该从动轮组的承载能力按照静载3倍动载的安全系数设计，轮体采用45号钢整体锻造后调质处理，踏面做高频淬火处理，硬度达到HRC45-50，兼顾芯部韧性与表面耐磨性，能承受频繁启停带来的冲击载荷，不会出现轮体碎裂、踏面剥落的问题。轴承选用深沟球轴承搭配推力轴承的组合结构，既可以承受径向的设备载荷，也能承受行走过程中因轨道不直带来的少量轴向力，避免轴承因受附加轴向力提前失效。

　　实际选型应用时，需要注意轮组的额定载荷要大于单轮实际承载的1.5倍以上，安装时要保证同一侧的前后两个从动轮组的轮体共面，偏差不超过1mm，否则会出现运行阻力增大、轮缘快速磨损的问题。如果用于有防爆要求的车间场景，还可以在轮体外侧加装铜质防摩擦挡板，避免轮体与轨道摩擦产生火花。日常维护过程中，只需要定期检查轴承润滑状态、轮缘磨损量，当轮缘磨损量超过原厚度的30%时就需要更换轮体，避免出现脱轨风险。
