Weha r400v剪刀式石材吊装夹钳结构

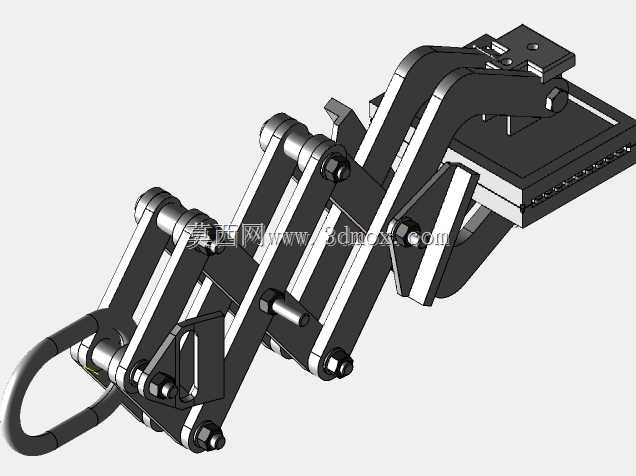

　　这款剪刀式夹钳是石材加工、板材转运场景里的常用吊具，核心靠杠杆自锁原理实现重物夹持，起吊重量越大，夹爪对板材的抱紧力就越强，不需要额外的锁紧操作机构，作业时仅需将吊环挂入起重吊钩，下放夹钳让两个夹爪跨在待吊石板的两侧边缘，起吊时吊环受向上的拉力，通过连杆机构带动两侧夹臂绕铰接点转动，夹爪内侧的带齿防滑牙就会紧紧压在石板的两个侧面，靠摩擦力与咬合力共同承担石板重量，不会出现滑脱问题。从结构布局来看，整体采用对称式连杆设计，所有铰接点都采用销轴加防松螺母的连接形式，铰接位置预留了足够的转动间隙，不会出现运动卡滞，同时销轴表面做了硬化处理，长期反复转动也不会出现过快磨损，能适应工地、石材厂这类多粉尘、高负载的作业环境。

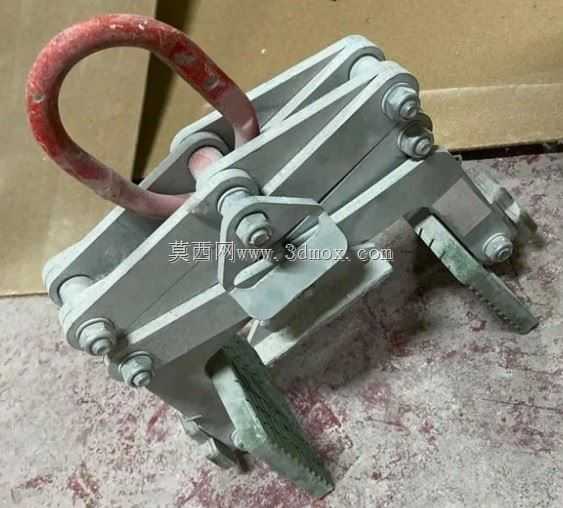

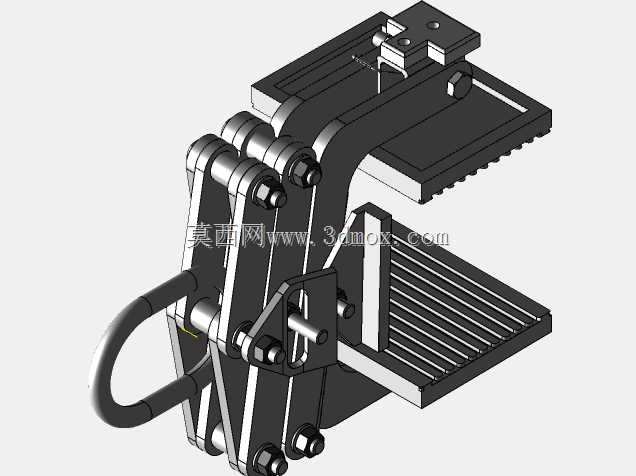

　　夹爪部分做了加长的齿形咬合面，接触长度覆盖石板边缘足够的受力范围，不会因为局部压强过大造成石板边缘崩边破损，齿尖的角度经过反复调校，既能咬入石材表面足够深度提供摩擦力，又不会因为切入过深造成石材表面的不可逆损伤，针对不同厚度的石板，夹臂的开合角度有足够的调节余量，不需要额外更换配件就能适配常规厚度的石材大板、混凝土预制板等硬质平板类物料。顶部的吊环采用弯制圆钢成型，表面做了红色防锈涂装，和主体的镀锌金属结构形成明显区分，作业时能快速识别吊点位置，吊环的铰接位置可以360度转动，起吊过程中如果板材出现小幅转动，不会对夹钳的受力结构造成额外的扭转力矩，避免连杆受侧向力出现变形。整体结构没有复杂的液压、电控元件，纯机械结构的可靠性极高，

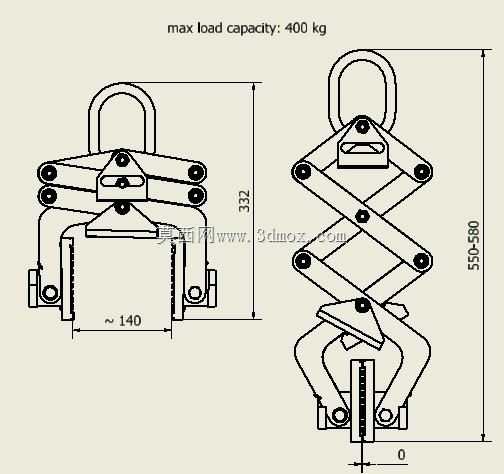

　　日常维护仅需要定期给铰接销轴加注润滑脂，检查防松螺母是否出现松动即可，不需要复杂的维保流程，适合户外露天、无电源的作业场景使用。从安装边界来看，夹钳处于完全张开状态时的整体宽度要大于待吊板材的最大宽度，下放时要保证两个夹爪完全落在板材的两侧，不能出现单侧夹爪搭在板材端面的情况，起吊前要确认夹爪的咬合位置距离板材边缘有足够的安全距离，避免起吊过程中板材出现倾斜滑落。夹钳闭合到最小夹持位置时，要保证夹爪的齿面完全贴合板材侧面，不能出现点接触、线接触的情况，防止局部受力过大压坏板材或者出现打滑。作业过程中，夹钳的正下方禁止站人，起吊前要先做小幅试吊，确认夹持稳定后再进行正常的转运作业，这款夹钳的结构设计完全围绕现场作业的实用性出发，

　　没有多余的冗余结构，整体重量控制在单人可以手动搬移的范围内，转场作业时不需要额外的辅助搬运设备，工人可以直接拎着夹钳更换作业点位，在石材市场、板材加工厂、市政工程石材铺装现场都有广泛的应用，除了石材板材之外，更换夹爪的咬合垫块之后，也可以用来夹持混凝土预制板、钢板等其他平板类物料，适配性很强。
