板材加工用固定式钻孔工作台结构设计

　　在钣金加工、钢结构件预制的车间场景里，板材钻孔是极为常见的工序，以往手持电钻配合简易靠山的作业方式，不仅孔位精度难以稳定控制，遇到大尺寸板材时，工件移位、钻头跑偏的问题频发，既拖慢加工节拍，也容易出现孔位超差导致的工件报废。这款固定式钻孔工作台，正是针对平板类工件的钻孔工序做的定向结构设计，核心是解决板材钻孔过程中的定位稳定性、操作便利性问题。

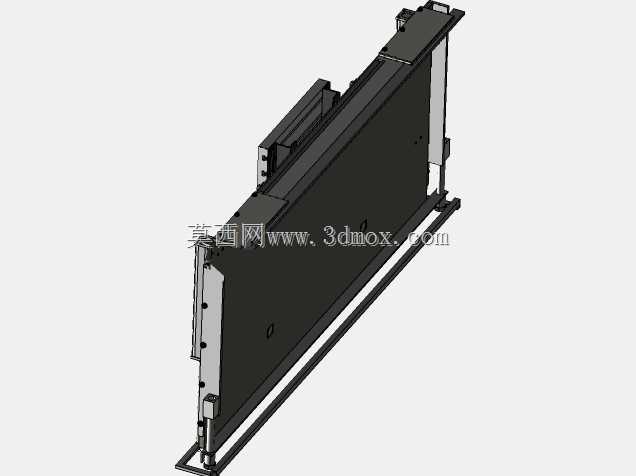

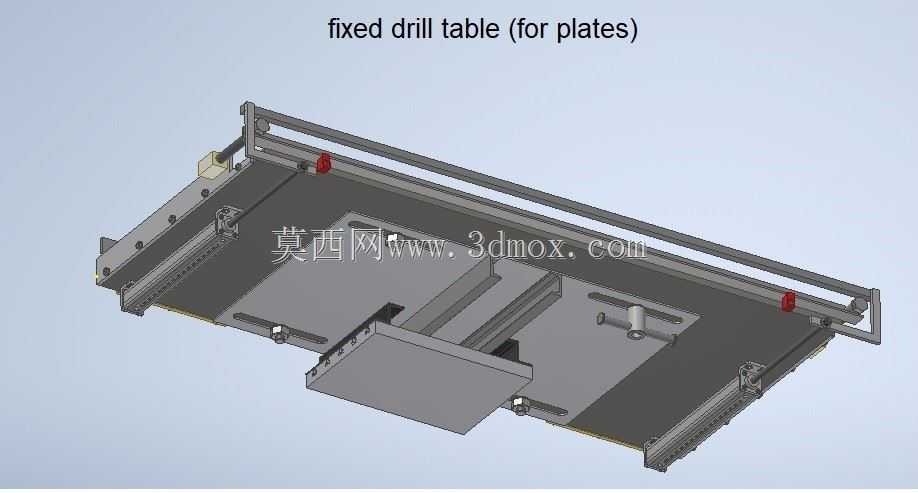

　　从结构布局来看，整个工作台采用框架式承载基体，台面预留了足够的工件放置空间，两侧配置的线性导轨结构，可带动钻孔执行单元沿板材长度方向做平稳滑移，导轨副的选型匹配了常规钻孔作业的进给载荷，滑移过程无明显旷量，能保证钻孔位置的直线度公差控制在合理区间。台面上设置的可调式定位挡块，可根据待加工板材的幅面尺寸快速调整位置，无需每次划线找正，就能完成工件的基准定位，挡块的锁紧结构采用快拆式设计，调整到位后扳动锁紧手柄即可完成固定，操作过程无需额外工具，适配车间现场快速换产的需求。

　　设计过程中优先考虑了作业的人机工程性，钻孔单元的操作高度设置在符合站立作业的舒适区间，操作人员无需弯腰或抬手过度即可完成进给操作，有效降低长时间作业的疲劳感。工作台的承载框架采用型钢焊接后去应力处理，避免长期使用后出现结构变形，台面的平整度经过机加工保证，放置板材时不会出现局部翘曲，影响钻孔的垂直度。针对钻孔过程中产生的切屑，台面上预留了排屑缺口，可配合车间的排屑系统将切屑导流至收集区域，减少台面积屑对工件定位的干扰。

　　安装边界方面，这款工作台采用落地式安装，底部设置的可调支撑脚可适应车间地面的不平整度，调整后能保证整个台面的水平度满足加工要求，设备整体占地面积适配常规中小型机加工车间的工位布局，不需要额外做地基预埋，直接放置在硬化地面上调整水平即可投入使用。工作台的横向滑移行程覆盖了常规幅面板材的加工范围，对于超出单一行程的超长板材，可通过分段移位、重新定位的方式完成加工，定位挡块上设置的刻度标识，能帮助操作人员快速确定移位距离，减少重复测量的工作量。

　　功能特性上，这款钻孔台没有配置复杂的数控进给系统，采用手动进给的操作模式，结构简单可靠，维护成本极低，适合多品种小批量的板材钻孔作业场景，无论是小型五金加工厂的维修件加工，还是钢结构车间的预制件钻孔，都能快速适配。钻孔单元的安装座预留了标准的安装接口，可根据加工需求装夹不同规格的钻夹头，适配不同直径的钻头，满足不同孔径的加工需求。台面上还设置了可移动的工件压紧机构，在钻孔位置附近将板材压紧在台面上，避免钻孔过程中板材颤动导致的钻头崩刃、孔口毛刺过大的问题，压紧机构的压头采用软性材质，不会在板材表面留下压痕，适配表面质量要求较高的装饰类板材加工。

　　从结构设计的细节来看，导轨的两端都设置了硬限位结构，防止滑移过程中钻孔单元超程脱轨，限位位置配置了缓冲垫，减少超程碰撞对结构的冲击。所有的操作手柄都设置在操作人员容易触及的位置，锁紧、调整、进给的操作逻辑符合一线操作人员的作业习惯，不需要长时间的培训即可上手使用。整个设备的外露部件都做了倒角处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员，符合车间作业的安全要求。
