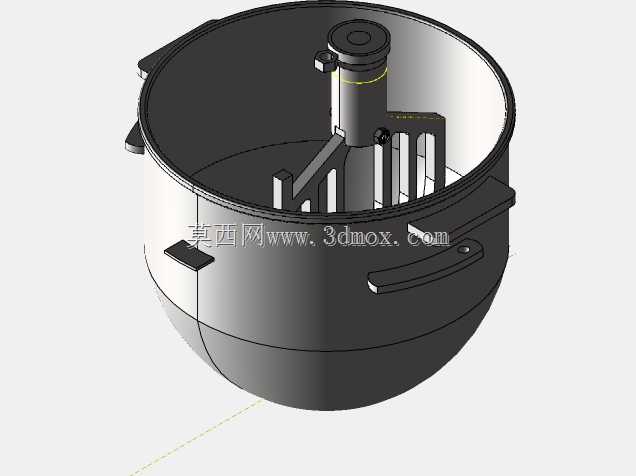

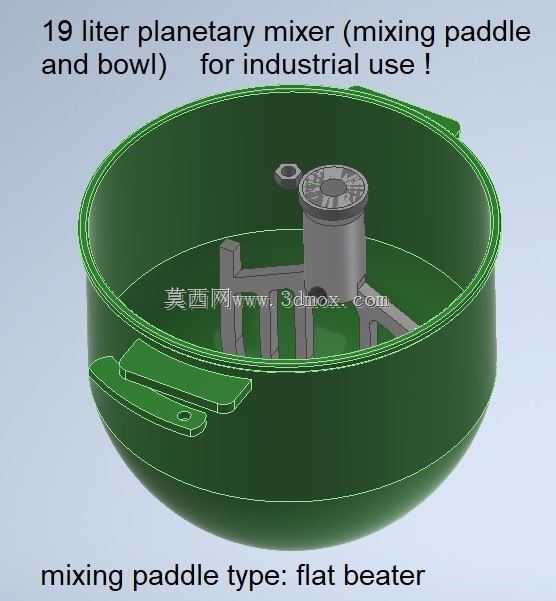

19升工业用行星混合器平打桨与料碗结构

　　这套19升容量的行星混合部件，核心适配中小批量工业物料混合作业场景，常见于精细化工、食品配料、新能源浆料制备等对混合均匀度有较高要求的生产环节，区别于普通桨叶搅拌结构，行星运动轨迹的桨叶能覆盖料碗内所有死角区域，避免物料粘壁、局部混合不均的问题。料碗采用深腹圆弧底结构设计，侧壁做了微锥度过渡，底部圆弧半径经过反复校核，既保证桨叶运动时与碗壁的间隙控制在3-5mm的合理区间，不会出现卡料、刮壁的异常，也方便混合完成后物料的倾倒与内壁清理，碗沿两侧设置的一体式把手结构，做了圆角过渡与加厚处理，适配人工搬运或设备自动提料的夹持需求，把手位置的开孔可配合设备上的定位销实现料碗快速装夹定位，安装时无需反复调整位置即可保证与搅拌主轴的同轴度，

　　定位误差控制在0.2mm以内。平打桨的结构采用多辐条支撑设计，中心轮毂位置做了加厚处理，与设备输出轴的配合面采用键槽传动，可传递足够的扭矩应对高粘度物料的搅拌负载，桨叶的边缘做了倒角处理，避免长期搅拌过程中对料碗内壁造成划伤，辐条的排布经过运动仿真验证，在行星公转加自转的运动过程中，所有桨叶的扫掠区域完全覆盖料碗的径向与轴向空间，不会出现搅拌盲区，针对高粘度物料搅拌时容易出现的物料抱轴问题，轮毂下方的辐条特意做了倾斜角度设计，搅拌过程中可带动物料形成上下循环的流场，避免物料在中心区域堆积。从安装边界来看，整套部件装入配套设备后，料碗的最大外径为420mm，总高度（含桨叶装配后高度）为380mm，

　　设备预留的安装空间需要在径向留出至少50mm的余量用于把手操作与料碗取放，轴向需要留出150mm的提升空间用于桨叶与料碗的分离，方便日常的设备清洁与部件更换。设计过程中针对不同物料的搅拌特性，桨叶与料碗的间隙预留了可调整空间，通过更换主轴上的调整垫片即可实现1-8mm范围内的间隙调节，适配从低粘度流体到高粘度膏体的不同混合需求，料碗的壁厚设计为6mm，采用一体成型结构，可承受搅拌过程中最大120N的侧向挤压力，长期使用不会出现侧壁变形的问题，碗口的翻边结构做了平面度处理，与设备密封盖配合时可实现可靠密封，避免搅拌过程中物料飞溅、溶剂挥发的问题。在实际生产应用中，这套结构的混合效率比普通锚式搅拌提升40%以上，针对固液混合、

　　高粘度浆料混炼的工况，混合均匀度可达到98%以上，不会出现局部粉料团聚、液体分层的问题，日常维护过程中，桨叶与料碗均可快速拆卸，无需专用工具即可完成部件更换与清洁，适配多品种小批量的柔性生产需求，结构上没有复杂的异形曲面，加工难度低，常规的钣金加工与机加工工艺即可完成制造，制造成本相比进口同规格混合部件降低60%左右，同时所有配合尺寸均采用通用工业标准，备件替换无需定制，可大幅降低设备的后期维护成本。
