振动管道用悬挂式承重挂钩元件

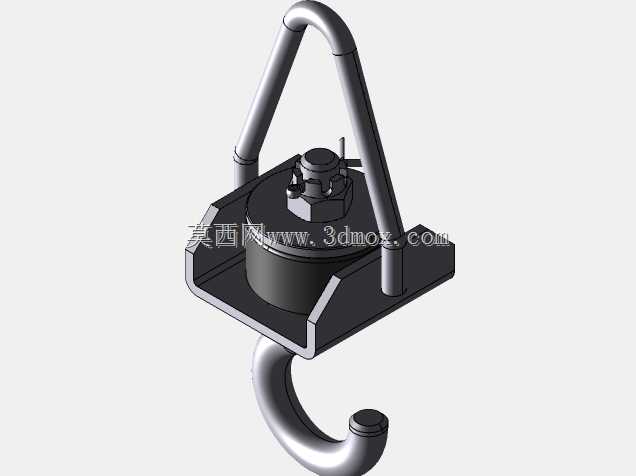

　　在工业管道布设场景里，尤其是存在持续振动的物料输送管路、振动筛分配套管路系统中，普通刚性吊挂件很容易因为长期交变载荷出现焊缝开裂、连接螺栓松脱的问题，甚至会因为振动传导导致相邻管段的法兰密封失效，引发物料泄漏或者管路错位故障，这款悬挂元件正是针对这类带振动工况的管道吊挂需求设计的专用承重连接件。从结构功能来看，元件上部的弯折提梁采用圆钢弯制成闭合三角承力框架，两个竖直支脚直接与下部的承力底座焊接固定，这种三角构型的承力结构可以将上部吊挂点的载荷均匀分散到底座的两个连接端，避免单点受力导致的应力集中，提梁顶部的圆弧段可以直接挂装在现场预设的吊挂横梁、挂耳或者钢丝绳吊点上，不需要额外加工配套的连接销轴座，

　　适配现场多种临时或者固定吊挂点位的安装条件。底座部分采用槽型折弯结构，中间的空腔用来嵌装减振阻尼模块，也就是模型中部的黑色柱状部件，这个阻尼块一般采用耐油橡胶或者聚氨酯材质加工，上部通过带锁紧销的压紧螺母施加预紧力，把阻尼块牢牢压在底座空腔内，下部的吊钩直接穿过阻尼块中心与上部的压紧结构连接，当下方吊挂的振动管工作产生持续振动时，振动载荷会先传递到吊钩，再通过阻尼块的弹性形变吸收大部分振动能量，避免振动直接传导到上部的提梁和吊挂基础上，既可以降低吊挂结构的疲劳损伤，风险，也能减少振动向周边建筑结构或者其他设备的传递，降低车间整体的振动噪声水平。下部的吊钩采用大曲率圆弧的锻造钩体结构，钩头端部做了加粗挡边设计，

　　防止吊挂的管道抱箍或者吊环在振动过程中从钩口滑脱，钩身与阻尼块的连接部位做了方形轴段设计，嵌在阻尼块的对应型腔内，避免吊钩在承重过程中出现周向转动，保证吊挂的管道始终保持预设的安装角度，不会因为吊钩转动导致管路扭曲。从安装边界来看，这款悬挂元件的整体安装高度可以根据现场吊挂空间调整，提梁的竖直段长度适配常规工业厂房内管道与顶部吊挂梁的间距范围，底座的两个安装支脚预留了螺栓固定孔位，如果现场不需要采用挂装方式，也可以直接通过膨胀螺栓或者连接螺栓把底座固定在顶部的混凝土梁或者钢结构横梁下表面，实现刚性固定安装，两种安装方式可以根据现场工况灵活选择。在实际选型应用中，这类悬挂元件多用于矿山、建材、粮食加工行业的振动输送管道吊挂，

　　比如振动筛的出料溜管、振动给料机的衔接管路，这些管路工作时会随主机产生高频小幅振动，普通的刚性吊架无法承受长期的交变载荷，而这款带阻尼结构的悬挂元件，既可以承担管路的静态重量，又能通过阻尼模块缓冲动态振动载荷，同时允许管路在一定范围内做小幅的自由摆动，避免管路因为振动受限产生额外的内应力。设计过程中，承力结构的所有焊接部位都做了圆角过渡处理，避免焊接应力集中，提梁与底座的连接焊缝采用满焊工艺，焊后需要做去应力处理，保证长期承重下的结构强度，阻尼块的硬度参数需要根据吊挂的管道重量匹配，重量越大的管路选配硬度越高的阻尼块，保证既可以有效隔振，又不会因为阻尼块过度形变导致管路下沉量超出允许范围。吊钩的承重载荷按照额定载荷的1.5倍做安全系数校核，钩身的直径经过抗弯、抗剪强度计算，保证在满负载甚至短时过载情况下不会出现塑性变形，上部的锁紧销采用开口销结构，防止压紧螺母在振动过程中出现回转松脱，保证阻尼块的预紧力始终保持在设计范围内，避免长期使用后阻尼块出现松动移位，影响隔振效果。
