法兰连接式进料止回阀结构设计

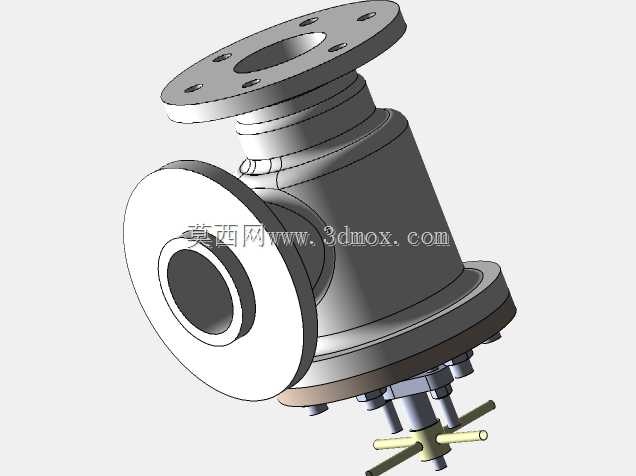

　　在化工、食品加工、制药以及市政给排水的管路输送系统中，进料端的介质倒流问题一直是管路设计中需要重点规避的风险点，这类带侧通接口的法兰式进料止回阀，正是针对垂直进料+侧向出料的管路布局场景开发的单向导通部件。不同于常规直通式止回阀的同轴布局，这款产品采用顶部法兰对接进料主管、侧部法兰对接出料支管的角式结构，能够直接适配管路90度转向的安装需求，省去额外配置弯头的环节，同时缩短管路整体安装长度，减少管路接头带来的泄漏风险点。

　　从功能实现逻辑来看，该阀依靠内部阀瓣的自重与介质进料压力实现自动启闭：当介质从顶部法兰端进入阀腔时，进料压力克服阀瓣自重与复位部件的预紧力，将阀瓣顶开，介质可顺畅通过侧部法兰口流出；当进料端压力下降或出现压力波动时，阀瓣在自身重力、复位力以及出口侧介质背压的共同作用下快速回落，密封贴合阀座密封面，彻底切断介质反向流动的通路，避免出口侧的介质倒灌回进料主管，防止上游设备因介质倒灌出现叶轮反转、物料污染、压力冲击等故障。

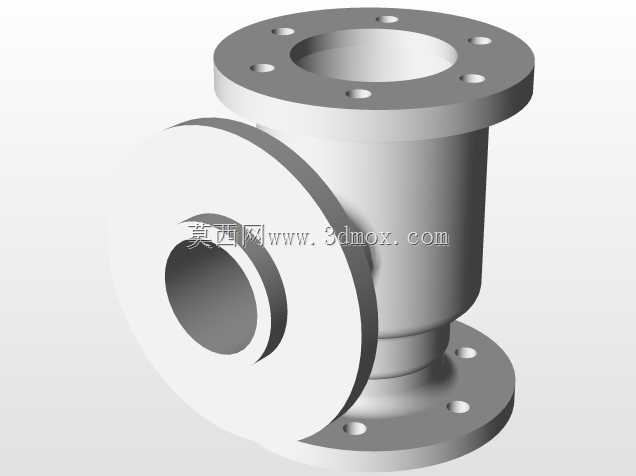

　　结构设计层面，这款阀的主体采用三段式组合结构：顶部为标准凸面法兰，法兰盘上均匀分布6个螺栓通孔，可匹配同压力等级的管路法兰实现刚性连接，法兰密封面的平面度公差控制在0.1mm以内，保证安装后密封垫片的受压均匀，避免局部渗漏；中部为变径铸造阀腔，流道采用圆弧过渡设计，没有直角突变结构，能够大幅降低介质流经阀腔时的局部阻力损失，减少湍流产生的振动与噪音，阀腔壁厚按照公称压力1.6MPa的等级设计，满足常规低压流体输送的强度要求；侧部同样采用凸面法兰接口，与顶部法兰保持相同的压力等级与连接尺寸标准，方便现场安装时的配件通用互换。

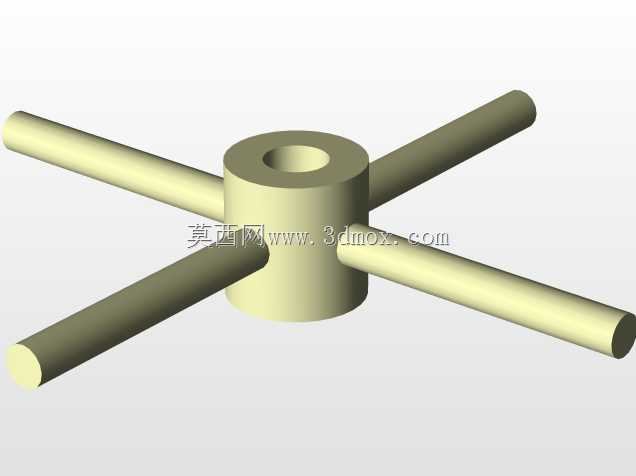

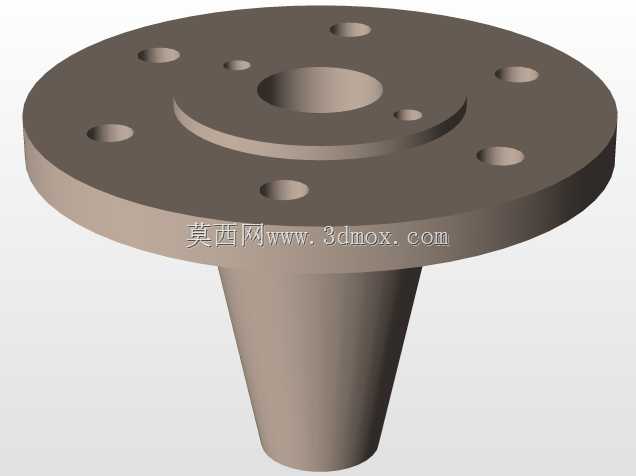

　　阀的下部设置了可拆卸的阀盖组件，通过周向分布的螺栓与阀体连接，阀盖与阀体之间设置密封垫片，既保证阀腔的密封性能，也方便后期检修时快速拆卸，取出内部阀瓣、密封件等易损件进行更换，无需将整个阀体从管路上切割拆除，大幅降低后期维护成本。阀盖下方延伸出的操作杆带十字手柄结构，可在阀瓣出现卡滞时手动辅助启闭，也可在管路检修时手动锁闭阀瓣，作为临时切断阀使用，提升设备使用的灵活性。

　　安装边界方面，这款阀的顶部法兰与侧部法兰的中心距经过优化设计，在保证阀腔流道足够通流面积的前提下，尽可能压缩了轴向与径向的安装尺寸，适配安装空间局促的管路转角位置；法兰螺栓孔的位置度公差严格控制，保证现场安装时螺栓可顺利穿入，无需强行对位损伤法兰密封面。设计时还重点考虑了安装方向的要求，必须保证顶部法兰为进料端、侧部法兰为出料端，且阀杆垂直向下，才能保证阀瓣依靠自重正常复位，若安装方向倾斜角度超过15度，可能出现阀瓣复位卡滞、密封不严的问题。

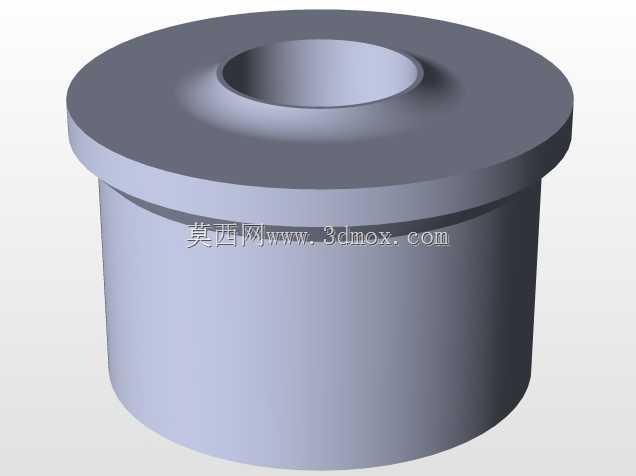

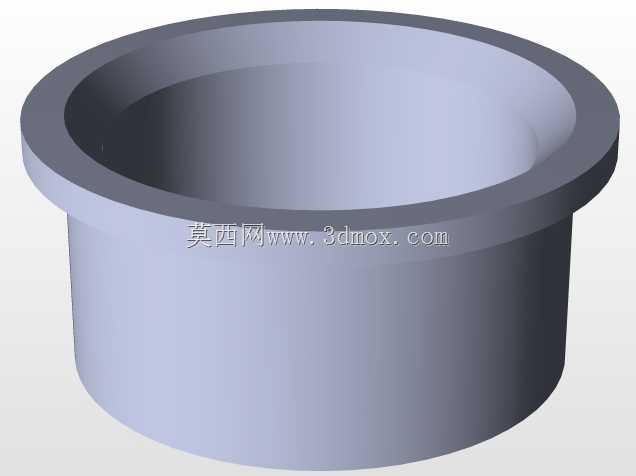

　　在密封结构设计上，阀瓣与阀座的密封面采用堆焊耐磨合金的处理方式，抗介质冲刷性能优异，即使长期输送含微小固体颗粒的介质，也能保证密封面的使用寿命，避免长期使用后出现密封面冲蚀导致的内漏问题。阀杆与阀盖之间采用填料密封结构，可通过填料压盖调节填料的压紧力，补偿填料长期使用后的磨损量，避免阀杆位置出现外漏。整体结构没有复杂的传动部件，故障率极低，适合长期连续运行的管路系统使用，可适配水、油品、低腐蚀性化工介质等多种流体的输送工况。
