十辐双色改装汽车轮毂结构设计

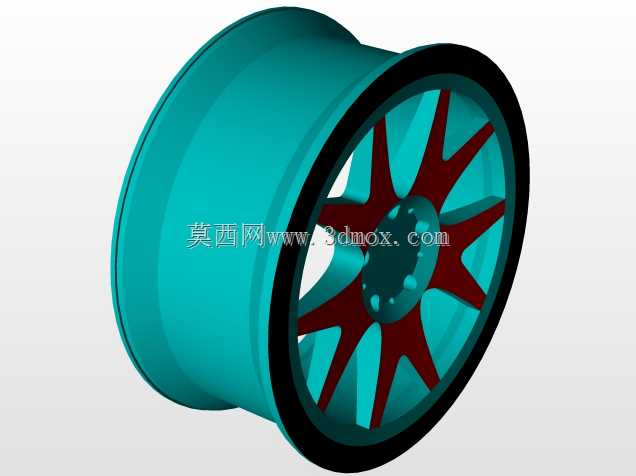

　　汽车轮毂作为整车行驶系统中直接承载车身载荷、衔接轮胎与转向节的核心旋转部件，其结构设计的合理性直接关系到行车安全、动态操控表现与外观改装风格。本次呈现的这款改装款乘用车轮毂，采用了撞色分色的外观方案，轮辋主体做青绿色表面处理，轮辐区域采用酒红色涂装，轮缘边缘搭配黑色装饰包边，视觉辨识度突出，面向民用乘用车个性化改装场景开发，适配街道走街、姿态展示类的改装需求，区别于原厂标配的素色轮毂造型。

　　从结构分区来看，轮毂整体分为轮辋筒身、轮辐支撑组、中心安装盘三个核心部分。轮辋部分为深槽式等宽筒结构，筒身侧壁预留了标准轮胎胎圈卡合的凸缘台阶，轮辋的轴向宽度、胎圈座直径均参照常规民用改装轮圈的通用边界设计，能够匹配对应尺寸的民用子午线轮胎，筒身内侧预留了气门嘴安装的通孔位，装配时可直接从内侧穿出充气气门，无需额外在轮辋壁面二次开孔。轮辋外侧的轮缘做了加厚翻边处理，一方面在车辆经过坑洼路面、胎侧受到挤压时，翻边结构可以避免轮缘直接变形开裂，另一方面黑色包边的造型也强化了轮毂的运动视觉效果。

　　轮辐部分采用十组分叉式放射辐条布局，每根辐条从中心安装盘位置向外延伸至轮辋内侧壁，辐条截面做了变厚度设计：靠近中心盘的位置辐条宽度更大、结构厚度更高，承担车轮传递过来的全部扭矩与冲击载荷，向外延伸到轮辋衔接处时辐条宽度逐步收窄，在保证支撑刚性的前提下尽可能削减非必要的材料重量，降低轮毂整体的旋转惯量，车辆加速、制动时的动态响应会更轻快。辐条之间预留了充足的镂空间隙，这些间隙并非仅为造型服务，车辆连续制动时刹车卡钳与刹车盘产生的大量热量，可以通过辐条之间的镂空通道快速随气流散出，避免制动系统长时间高温出现热衰减，同时大尺寸的镂空空间也能够容纳改装升级后的多活塞大卡钳，不会出现辐条与卡钳运动干涉的问题。

　　中心安装区域是整个轮毂的载荷核心，盘面中心开设了定位中心孔，用于和车轴的轴头凸台精准配合，保证轮毂旋转时的同轴度，避免高速行驶出现方向盘抖动的问题。中心孔周围环形均匀布置了五个螺栓安装孔，孔位的分布圆直径参照主流乘用车的五孔安装标准设计，每个螺栓孔都做了沉台结构，装配时轮毂螺栓的锥形面可以和沉台斜面完全贴合，锁紧后摩擦力均匀分布，不会出现螺栓局部受剪松动的情况。安装盘的背面预留了和刹车系统避让的凹腔，装车后轮毂背面和刹车盘、转向节之间保留足够的安全间隙，不会在车轮上下跳动、转向打满的过程中发生剐蹭。

　　从安装边界维度梳理，这款轮毂的轴向偏移距经过适配性调校，装车后轮面不会超出车身翼子板的外边界，也不会过度内缩导致轮距过窄影响操控稳定性。轮辋的内侧筒壁和悬挂摆臂、减震筒之间预留了充足的跳动间隙，即便车辆改装短弹簧降低车身高度，车轮在最大压缩行程下也不会和悬挂部件发生碰撞。设计过程中针对辐条的受力路径做了梳理：车辆过弯时侧向载荷会从轮胎接地面传递到轮辋，再通过十根辐条均匀分散到中心安装盘，最后由车轴承担，变截面辐条的结构可以让应力沿着辐条走向平滑传递，不会在辐条和轮辋、辐条和中心盘的衔接位置出现应力集中，降低长期交变载荷下辐条断裂的风险。

　　这类改装轮毂的三维建模过程中，需要优先保证所有安装配合尺寸的精度，中心孔、螺栓孔分布圆、胎圈座直径这些配合特征不能出现偏差，外观分色的区域可以在建模阶段通过曲面分割单独划分面组，后续渲染或者工程出图时可以直接赋予不同的表面处理属性。轮辋筒身的回转特征可以通过旋转指令快速生成，轮辐部分完成单根辐条的特征建模后，通过环形阵列即可得到全部十组辐条，阵列过程中要保证所有辐条和轮辋、中心盘的衔接位置完全融合，避免出现实体缝隙影响后续3D打印或者数控加工的模型有效性。和原厂轮毂相比，这款改装造型在保证结构刚性的前提下，通过辐条镂空优化了自重，撞色外观也满足了车主个性化的外观升级需求，兼顾了实用性能与视觉表现。
