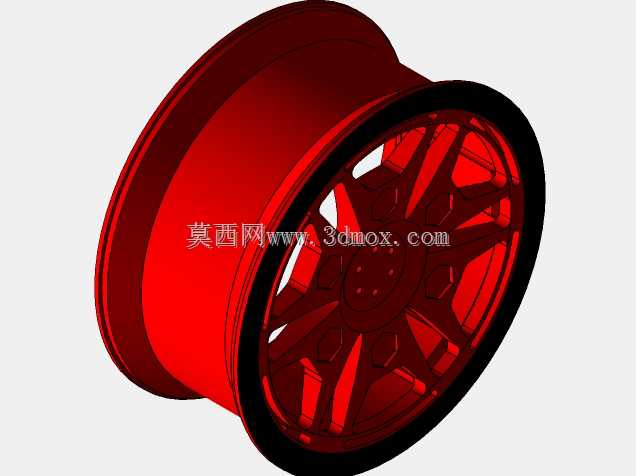

多辐条改装款汽车轮毂三维结构设计

　　这款轮毂结构面向乘用车改装与配套替换场景开发，核心作用是承载整车轴荷、固定轮胎并传递驱动、制动与转向力矩，属于汽车行走系统里直接关联行驶安全与动态响应的关键部件。建模过程中先从轮辋的胎圈配合边界入手，轮辋部分采用深槽式整体轮廓，外缘预留标准胎圈座与凸缘结构，保证轮胎充气后胎圈能够完全贴合密封面，不会在侧向载荷下出现脱圈风险；轮辋筒体的壁厚沿轴向做渐变处理，靠近轮辐连接的区域增厚，远离支撑的筒壁适度减薄，在控制整体重量的同时保留足够的径向刚度，避免车辆过坑洼冲击时轮辋发生塑性变形。

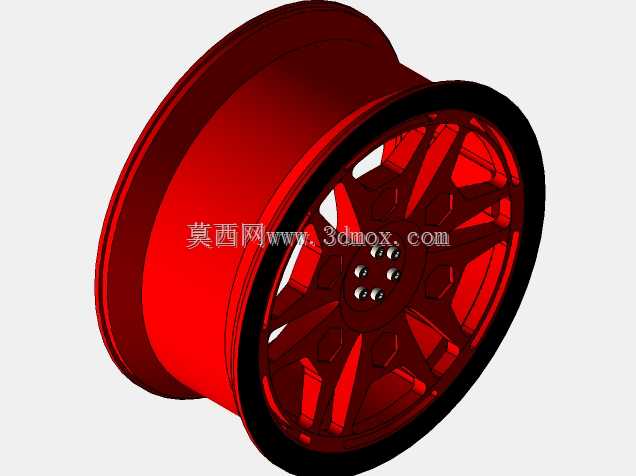

　　轮辐部分采用分叉式多辐条布局，辐条从中心安装盘向外呈放射状延伸，每根辐条的截面做变厚度设计，靠近中心法兰的位置截面宽度更大，向轮辋边缘过渡时逐渐收窄，这种布局一方面可以把路面传来的冲击载荷均匀分散到整个轮辋圆周，另一方面多辐条之间预留的大空隙能够为制动卡钳与制动盘留出充足的散热通道，车辆连续制动时，气流可以顺着辐条间隙快速穿过制动区域，带走摩擦产生的热量，降低制动热衰减的概率。中心安装区域整合了轮毂轴承配合的中心孔与圆周分布的螺栓孔，建模时严格对齐PCD螺栓分布圆直径、中心孔定位尺寸与安装面的平面度要求，中心孔承担整车的径向定位作用，螺栓孔则负责锁紧轮毂与转向节/后桥法兰，安装面预留的沉台结构可以保证螺栓锁紧后端面完全贴合，不会出现装配应力集中。

　　从实际装车边界来看，设计阶段同步校核了偏距参数，轮辐的安装基准面相对轮辋中心的偏移量直接决定车轮装车后的轮距变化与悬架干涉量，偏距取值过小会让车轮向外凸出，虽然视觉上更具改装风格，但会增加轮毂轴承的悬臂弯矩，同时要核对转向极限位置下轮胎与翼子板、悬架摆臂、减震器筒体的间隙，避免满打方向或者悬架全压缩行程时出现摩擦。轮辋的宽度尺寸需要匹配对应规格的轮胎，J值对应的胎圈间距决定了轮胎装配后的胎壁姿态，过宽的轮辋搭配窄轮胎会过度拉伸胎体，过窄则会让胎壁褶皱影响抓地表现。

　　结构细节上，轮辐与轮辋的交接位置做了大圆角过渡，消除焊接或者一体铸造时的应力集中死角，如果采用铸造工艺，这个圆角区域可以避免金属液充型时出现卷气、缩松缺陷；如果采用锻造工艺，连续的纤维流线也能顺着载荷走向分布，提升整体抗冲击能力。轮辋外缘的凸缘高度经过反复核对，既要保证轮胎拆装时可以顺着深槽顺利装入，又要在低胎压侧向过弯时给胎圈足够的侧向支撑。气门嘴的安装孔位预留于轮辋筒体的合适位置，避开辐条遮挡，方便后续充气与胎压监测传感器的加装。

　　在整车动态工况里，轮毂需要同时承受垂直方向的冲击载荷、起步加速时的切向扭矩、制动时的反向力矩以及过弯时的侧向弯矩，多辐条的构型让每根辐条都能分担不同方向的载荷，不存在单一受力薄弱点。日常使用场景中，这类改装轮毂既可以满足城市道路行驶的舒适性需求，辐条之间的开阔空间也方便日常清理制动粉尘，不会出现密集辐条夹缝难以清洁的问题；针对赛道日使用场景，结构上预留的卡钳避让空间可以兼容大尺寸多活塞制动卡钳，不需要额外加装垫片就可以避开制动部件，避免加装垫片带来的螺栓啮合长度不足隐患。建模全程把装配公差、工艺脱模斜度、动平衡余量都纳入考量，轮辋圆周的加工余量均匀，后续数控精加工端面与螺栓孔时可以保证极高的同轴度，减少整车高速行驶时的车轮抖动问题。
