大跨距龙门装卸搬运桁架设备

　　这套龙门装卸设备的结构方案，最早是在散货堆场重载转运的项目对接里敲定的，当时现场的工况是袋装原料、成捆型材和重型工件需要在跨距内完成定点装卸，普通叉车无法覆盖长距离横向转运，固定车间行车又没法在露天堆场灵活布设，最终选用双侧支腿支撑的龙门式桁架架构，把整套起升、抓取机构都搭载在顶部可沿主梁行走的小车上，作业覆盖范围完全由门架的跨距决定，不需要额外铺设地面轨道之外的基础，适配厂区露天料场、仓库装卸月台、生产线边工件转运等多个场景。

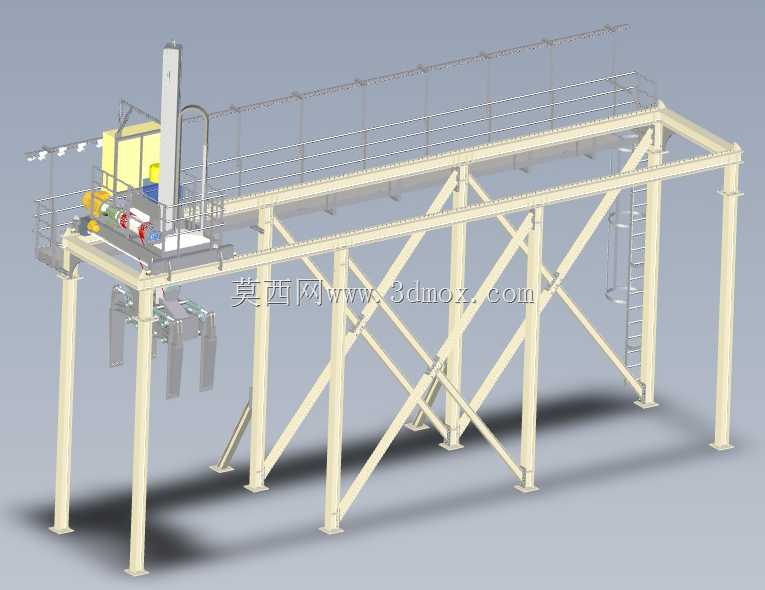

　　从结构受力的角度拆解这套设备，主体门架采用型钢焊接的桁架式框架，没有选用厚重的实心箱梁，一方面是控制整机自重，降低支腿对地面承载的要求，另一方面桁架的斜撑布局完全按照竖向重载、横向风载和小车行走动载的受力路径排布：四根主支腿落在地面预埋的安装点位上，支腿之间交叉布置X型斜撑，把顶部主梁传递下来的竖向荷载拆分到每一根支腿，同时抵消小车横向行走、吊重启停时产生的水平倾覆力矩，主梁段同样采用三角桁架构型，上弦铺设小车行走的导轨，下弦和腹杆承担抗弯抗扭载荷，相比同跨度的实腹梁，桁架结构的侧向刚度更优，在露天作业遭遇侧向阵风时，整机的晃动量能控制在作业允许的偏差范围内。

　　顶部搭载的作业集成平台是这套设备的功能核心，平台上整合了起升驱动单元、物料抓取夹具、竖向导向立柱和检修防护栏，操作人员的站位和电控柜也集成在平台侧端，不需要额外在地面布设操作室。小车沿主梁长度方向全程行走，竖向起升机构沿着导向立柱完成吊具的升降，针对不同的装卸对象可以更换对应的夹具：抓取袋装物料时用夹包机构，吊运重型工件时更换吊钩或者专用吊具，整套动作的行程匹配堆场里货运车辆的货箱高度、地面堆垛的最大高度，不需要二次调整设备安装位置就能完成从车辆到堆垛、从堆垛到生产线进线口的全流程转运。

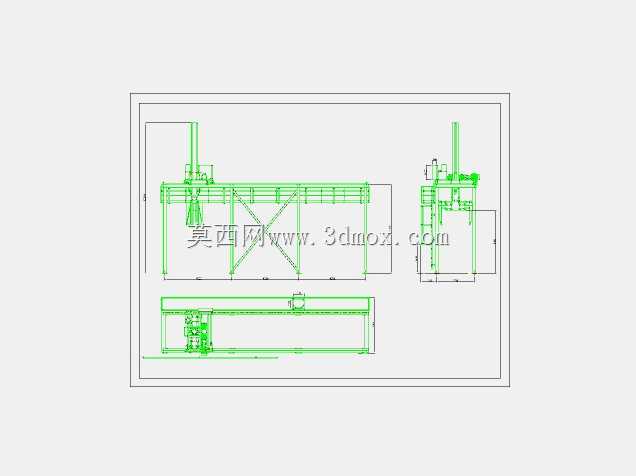

　　做三维结构建模的时候，最先敲定的是安装边界的尺寸约束：首先根据现场需要覆盖的最大作业宽度确定门架净跨距，支腿的外侧预留出设备检修和人员通行的安全距离，支腿底部的安装座尺寸匹配现场预埋钢板的规格，地脚孔的间距提前和土建基础的图纸对齐，避免现场安装时出现孔位错位。主梁的顶部标高要结合两个极限尺寸核算：下限是吊具落到地面最低工位时，起升钢丝绳还有足够的安全余量，不会出现松绳脱槽；上限是吊具升到最高位置时，下方能顺利通行最高的货运车辆，不会发生吊重和车体碰撞。平台周边的防护栏高度按照工业作业平台的安全规范设置，直爬梯布置在单侧支腿旁，梯身配置护笼，供检修人员上下顶部平台，爬梯的踏步间距和平台出入口的位置完全对齐，避免出现检修人员翻越护栏的情况。

　　设备的功能设计里特意考虑了多工况的适配性，门架的支腿间距留出了足够的通行空间，货运车辆可以直接从门架跨距内部穿行，停靠到指定装卸点位，不需要反复调整车位。桁架结构的所有杆件连接节点都在三维模型里做了焊缝间隙的预留，工厂预制时可以分段焊接主梁和支腿，拆分后的单元段长度符合公路运输的限界要求，运到现场后再通过法兰节点拼接，不需要大型吊装设备长时间占道作业。针对长期露天作业的使用需求，结构设计里所有型钢的壁厚都预留了腐蚀余量，电气元件的安装位都做了防雨遮挡，驱动单元的外侧设置防护壳，避免扬尘和雨水直接侵蚀传动部件。

　　从选型匹配的角度看，这类龙门装卸设备相比固定行车，不需要依托厂房立柱架设轨道，对场地的改造量极小；相比移动式叉车，它的单次起重量更大，作业覆盖的跨距更宽，转运过程的轨迹更稳定，尤其适合点位固定、装卸频次高的物料流转场景。三维建模过程中还对整机的安装干涉做了全流程校验：小车行走到主梁两端极限位置时，和支腿顶部的限位座不会发生硬碰撞；吊具升降全程，钢丝绳和竖向导向柱之间没有摩擦干涉；检修人员在平台上操作时，活动范围和运动的小车、起升机构之间都有安全防护距离，所有管线的布设沿着桁架腹杆走线，固定卡子的位置在模型里逐一排布，避免设备运行时管线出现晃动拉扯。整套结构没有冗余的复杂构件，受力传递路径清晰，后期维护时可以直接抵达每一个驱动和传动节点，易损件的更换空间都在建模阶段提前预留，不需要拆解主体机架就能完成检修作业。
