工业级封闭式滚筒筛分输送设备结构

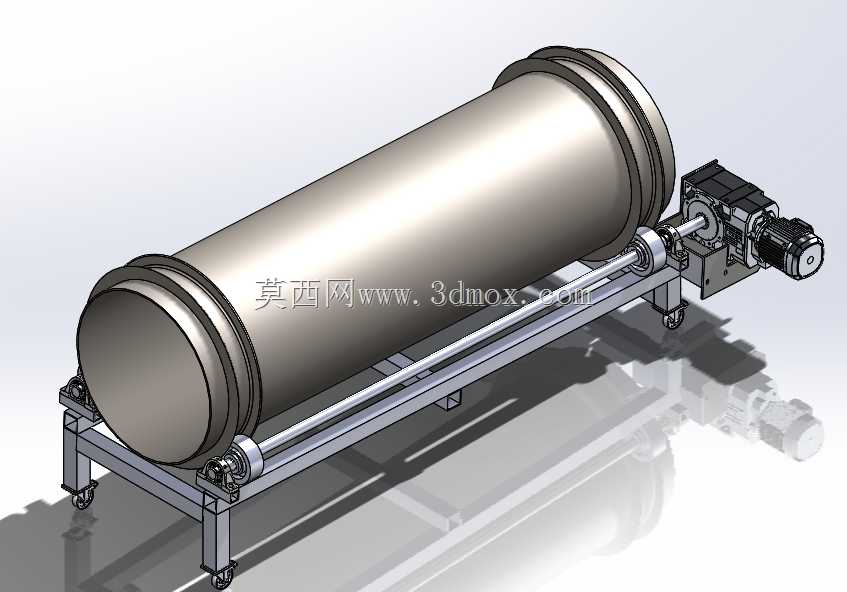

　　这套滚筒筛分装置的三维结构，面向散状物料的粒度分级作业搭建，整体采用卧式回转筒体搭配独立驱动机架的布局，在砂石骨料生产线、建筑垃圾资源化处理、煤炭原煤分级、粮食清选、化工颗粒筛分等工况中都有广泛适配空间。设备运行时，待筛分物料从筒体一端的进料口送入，随着筒体低速回转，筒内物料被不断扬起、翻滚、向前推移，粒径小于筛网孔径的细料透过筛孔落入下方接料区域，大粒径物料沿筒体轴向从另一端出料口排出，一次性完成不同粒度物料的分级分离，全程物料流转顺畅，不易出现筛孔堵料的问题。

　　从结构设计逻辑来看，整套设备分为回转筛筒、支撑托轮组件、驱动传动单元、底架机架四个核心模块。筛筒为两端带加强法兰的圆柱形筒体，筒壁分段铺设不同孔径的筛网，法兰位置做加厚卷边处理，既保证筒体回转过程中的整体刚性，也避免筒内物料冲刷边缘造成结构变形。筒体下方布置两组可调倾角的托轮支撑，托轮与筒体两端的滚道直接接触，既承担筒体满载物料的全部重量，也通过托轮的摩擦力约束筒体的径向窜动，托轮支座上预留腰型调节孔，安装调试时可以微调托轮的间距与倾斜角度，控制筒体的轴向出料速度，避免物料在筒内停留时间过短导致筛分不充分，或是停留过长造成处理量下降。

　　驱动端布置在筒体侧方，由减速电机、链轮传动组件、连接轴系组成，动力通过链传动传递到筒体端部的支撑转轴，传动扭矩储备充足，即便筒内满载湿黏物料，也能平稳启动运行，不会出现闷车卡滞。底架采用型钢焊接成型，四条支腿下方设置可调脚杯，部分工位适配移动需求时也可替换为脚轮，方便生产线布局调整时整机移位。机架的横向、纵向都布置了交叉加强筋，抵消筒体回转过程中产生的交变振动载荷，长期运行不会出现机架焊缝开裂、结构晃动的问题。

　　在安装边界层面，整机沿轴向的长度尺寸适配常规车间的设备排布间距，筒体直径控制在常规通行通道允许的范围内，设备就位时需要在筒体四周预留不小于八百毫米的检修空间，方便后期更换筛网、加注托轮润滑脂、检修传动链条。进料端需要衔接上游的皮带输送机或者料仓出料口，出料端的三个分级出料位置要对应下游的接料输送设备，安装时要保证整机的水平度偏差控制在千分之二以内，避免筒体回转时出现轴向跑偏、托轮偏磨的情况。针对湿黏物料筛分工况，设计时还可以在筒壁加装敲击装置，筒体回转过程中周期性敲击筛网，将卡在筛孔里的物料振落，进一步降低堵孔概率。整套结构的建模完整还原了各个部件的装配关系，从托轮的轴承选型、链轮的中心距匹配，到底架的型钢规格、法兰的连接孔位都做了等比例还原，结构设计人员可以直接参考该布局，根据实际处理量、物料粒度参数调整筒体的长度、直径与筛孔孔径，快速完成同类型筛分设备的方案细化，在方案评审阶段就能直观校验部件之间的干涉情况，提前规避安装时的装配冲突，减少后期现场整改的工作量。
