户外单臂太阳能照明路灯结构

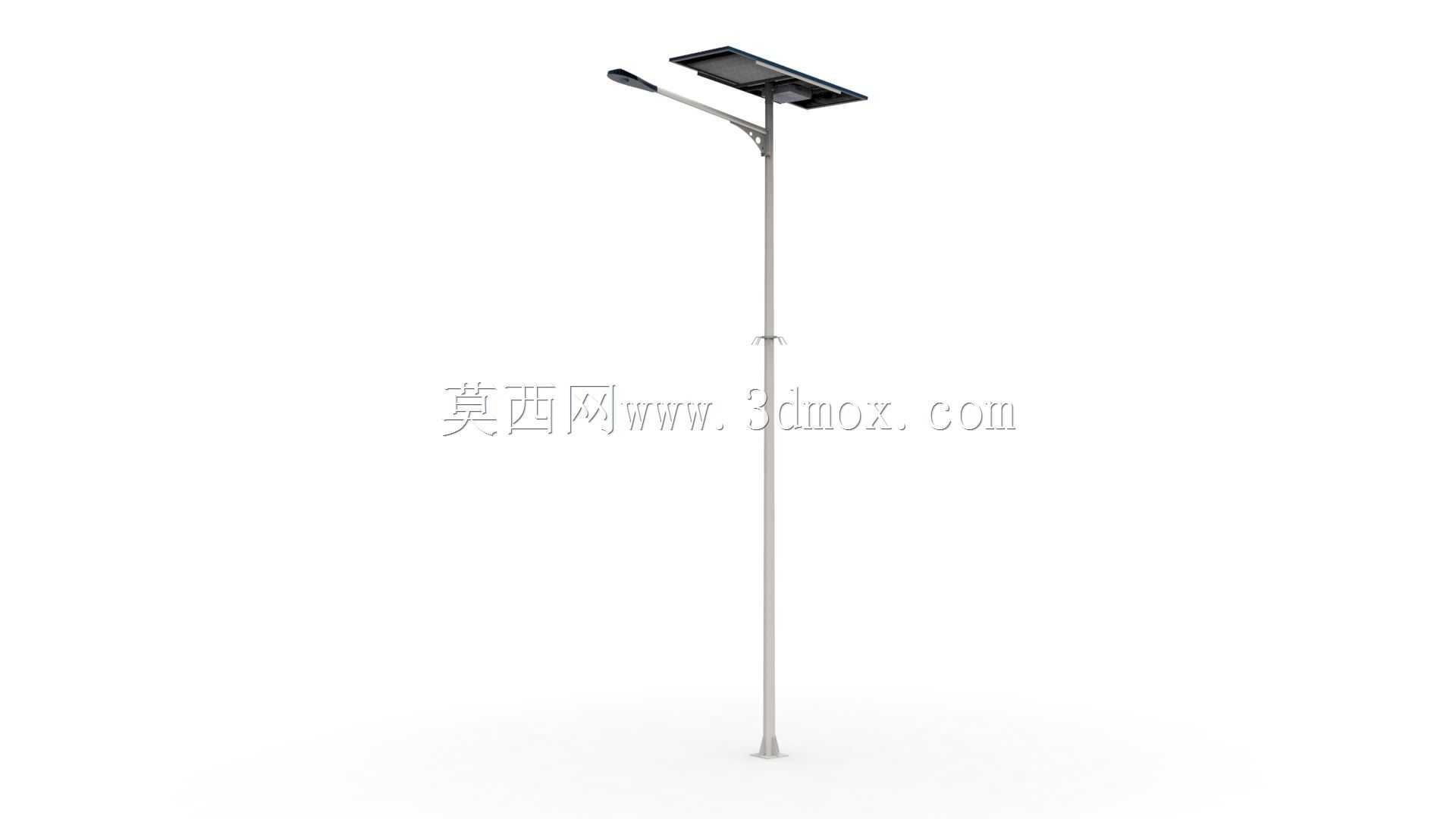

　　这套单臂太阳能路灯结构面向乡村道路、园区支路、厂区内部道路、停车场边缘以及临时施工便道等无稳定市电或布线成本较高的照明场景。整机以直立灯杆为承载主体，顶部一侧布置光伏组件，另一侧通过挑臂安装照明灯具，形成典型的上置发电、侧向投光布局。灯杆底部采用法兰锚固方式，与预埋基础或地脚螺栓连接，安装时需要控制杆体垂直度，并在基础周围预留检修和排水空间。

　　从实际用途看，该类设备白天通过光伏板吸收光能并向储能系统供电，夜间由灯具提供道路照明，适合低流量道路、景观步道、新农村亮化和偏远区域使用。与常规市电路灯相比，其优势在于减少电缆敷设和开挖作业，后期能耗低，布置灵活；但结构设计必须同时考虑迎风面积、组件倾角、灯具照射角和维护高度。模型中光伏板位于杆顶较高位置，能够减少遮挡并提高受光效率；灯具位于挑臂端部，伸出距离决定了路面光斑覆盖范围，杆高与臂长需要根据道路宽度、照度要求和布灯间距协同确定。

　　杆体采用细长圆柱形态，外形简洁，受力路径明确。风载荷主要作用在光伏板、灯头和杆身上，底部法兰与基础连接区是弯矩传递的关键部位，因此在详细设计时应校核杆体壁厚、法兰板厚度、加劲肋布置以及地脚螺栓规格。光伏板支架需要提供可靠的倾角固定能力，不同纬度地区安装角度存在差异，支架上的螺栓连接应便于现场调整，同时保证长期振动下不松动。灯臂与主杆连接区承受灯头自重和风致摆动，通常采用焊接或抱箍连接，并在节点处设置加强结构。

　　灯具部分采用长条形灯头，外形贴合道路照明的投光需求，前端透镜或发光面朝向路面。建模时需要保留灯头壳体、散热筋、安装转轴和接线腔体等结构关系，以便后续进行光线方向调整和电气件布置。灯头与灯臂之间的角度调节十分重要，仰角过大容易产生眩光，仰角过小则照明距离不足；工程上通常结合灯杆高度、路面宽度和配光曲线确定安装姿态。

　　光伏组件以矩形平板形式呈现，边框与支架连接，板面朝向受光方向。组件尺寸与功率等级相关，较大面积组件能够提升发电能力，但也会增加顶部风载荷和杆体弯矩，因此不能只按发电量选型，还要复核杆体和基础强度。组件在杆顶的位置应尽量靠近杆轴，以降低偏心载荷；同时需与灯头保持合理间距，避免阴影遮挡发光面或影响检修操作。线缆可沿杆体内部或外侧走线，内置走线外观整洁、防护性好，外置走线则维护方便，但需增加卡扣和防护套管。

　　安装边界方面，现场需要确认灯位与道路边缘的距离、基础埋深、地下管线位置以及周边树木建筑遮挡情况。杆顶组件和灯头均属于高位部件，运输时应防止长杆变形，吊装时要避免光伏板边框受撞击。维护阶段，灯头、电池和控制器的检修方式决定了杆门、法兰和支架的结构设计；若采用高位维护，需要预留足够安全操作空间，若采用可拆卸模块化组件，则应保证连接螺栓具有通用拆装空间。

　　三维结构表达上，模型重点还原了灯杆、挑臂、光伏板、灯头、底法兰和顶部连接件之间的装配关系，可用于方案展示、布灯校核、结构干涉检查以及工程算量参考。设计人员可在此基础上调整杆高、臂长、组件倾角、灯头功率和基础形式，使其适应不同道路宽度和风荷载环境。整体结构没有复杂传动机构，设计难点集中在长期户外可靠性、迎风受力、安装维护便利性以及光电部件与机械支撑之间的协调。
