安德森50A大电流电源连接器结构

　　该结构件对应常见的安德森SB-50A双极电源连接器外壳，主要用于需要频繁插拔、快速换电或大电流分路供电的设备回路中。现场使用场景比较集中：电动叉车、AGV搬运车、低速电动车、储能电池柜、通信电源柜、充电桩测试台、锂电池包充放电设备以及应急电源车等，都会采用这类无公母区分的双极插接件。它的核心价值不在于复杂外观，而在于把两根50A等级的动力线缆在有限空间内可靠接通，并让操作人员能够在不使用工具的情况下快速完成连接与分离。

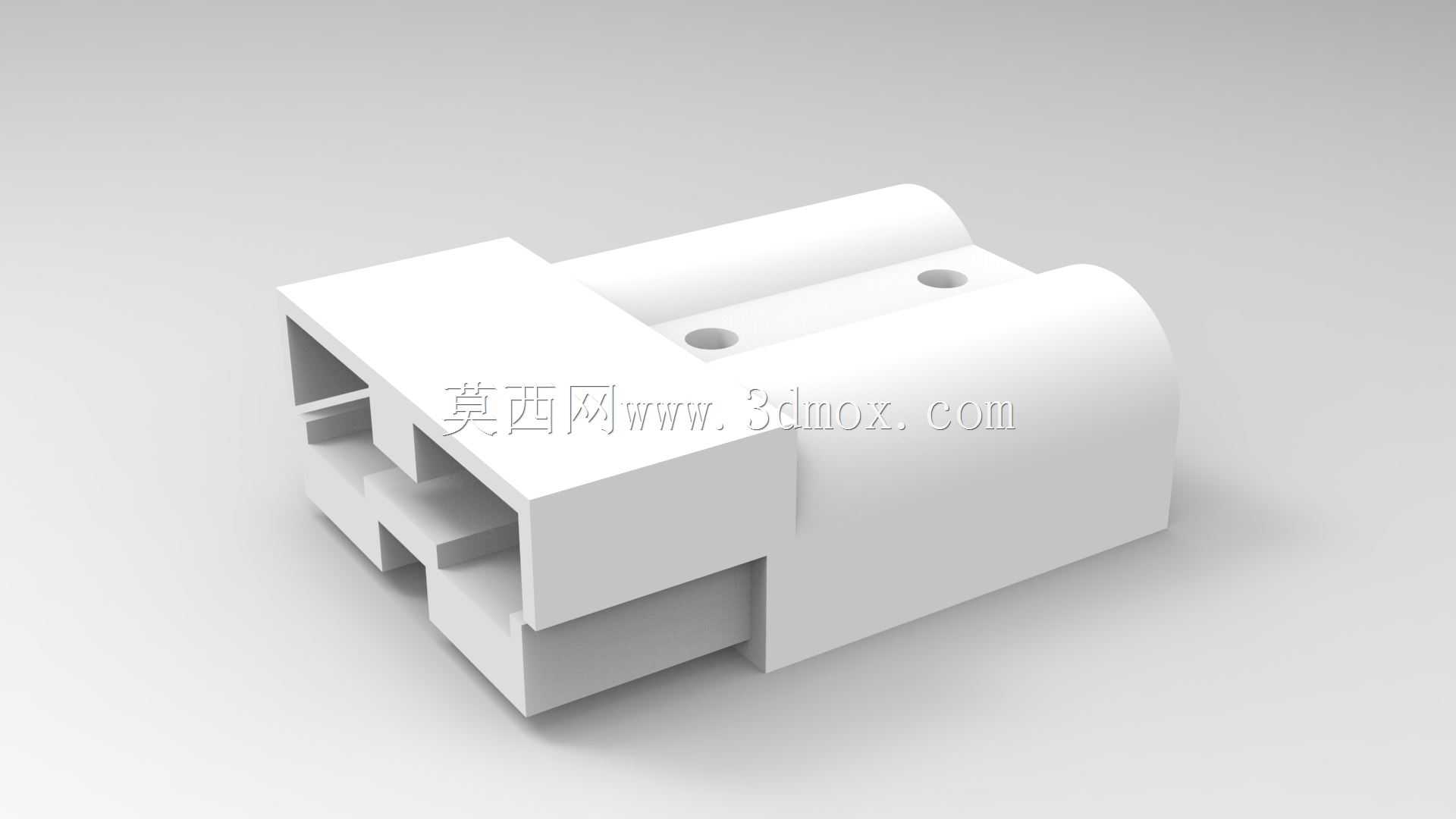

　　从实际装配关系看，模型重点表达了连接器的绝缘壳体外形、前端插接腔、后部线缆进入区域以及顶部定位孔位。壳体前端采用双腔并列布局，两个导电端子分别置于独立绝缘通道内，通道之间保留隔筋，目的是增加极间爬电距离，避免金属端子偏摆、异物搭接或凝露环境下形成短路。前端开口轮廓带有导向斜面，插头与插座对插时，即使存在少量侧向偏差，也能通过斜面导入正确位置，降低端子硬碰硬损伤的概率。壳体侧面和顶部的加强造型并非装饰，而是围绕插拔受力路径布置：操作人员手指或辅助拔插工具施力时，力会沿外壳侧壁传递到插接界面，加厚区域可以减少薄壁壳体在反复插拔后出现发白、开裂或永久变形。

　　这类连接器通常采用同壳体对插设计，两端外壳结构一致，内部装入相同规格的铜质端子，依靠壳体键位和端子弹性接触实现导通。这样做的好处是备件管理简单，设备端和线缆端不需要区分公壳、母壳，维护人员在现场更换线束时不易因选型错误造成停机。模型中可见的后部开放区域用于容纳压接端子和线缆护套，端子一般从后方装入壳体，并通过弹性卡爪或壳体限位台阶锁定。设计时需要重点控制端子到位尺寸：若端子未完全落座，接触电阻会增大，长期通过大电流时温升明显；若端子过度推入，又可能造成前端接触位置偏移，影响插拔手感和配对寿命。

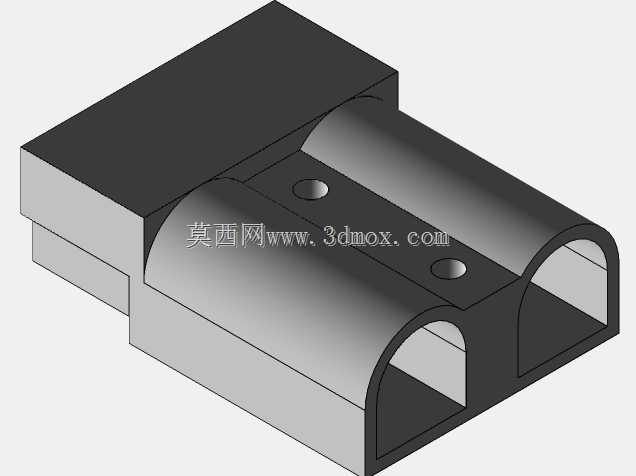

　　外形尺寸方面，50A等级连接器在宽度方向需要同时容纳两个极腔和中间隔墙，高度方向要兼顾端子弹片变形空间、线缆弯曲半径以及外壳抓取面。建模时不能只按外观照片拉伸出整体块体，必须把内部隔墙、端部圆角、导向斜口和顶部孔位一并表达，因为这些特征直接影响后续工程图中的装配检查。安装边界上，设备面板或电池包支架需要预留连接器插入深度、手部拔插空间以及线缆最小弯曲半径；若连接器靠近钣金边缘布置，还要确认对插过程中外壳不会与侧板、线束扎带、铜排护罩发生干涉。顶部小孔可用于定位、防呆附件或辅助固定，具体尺寸应与端子和壳体供应商规格保持一致。

　　从热与电的角度理解，50A、600V等级的连接部位不仅是几何配合，更是载流路径的一部分。壳体材料一般要求具备良好绝缘性能、阻燃性能和一定韧性，能够承受车间、仓储、车载环境中的振动与温度变化。外壳表面不宜出现尖锐突变，因为连接器经常由人工抓取，圆角过渡可以减少应力集中，也能让模具成型时材料流动更顺畅。模型中的圆弧端面和阶梯侧壁，正好反映了注塑件在脱模、壁厚均匀和结构加强之间的平衡：过厚区域容易缩水，过薄区域耐插拔能力不足，因此筋位、侧壁和端部通常采用渐变厚度处理。

　　在整机设计阶段，这类连接件常被布置在电池包外侧、电源抽屉后部或设备维护面附近。选型人员需要同时核对线径、端子规格、额定电流、工作电压、插拔次数和周围固定方式；结构设计人员则要关注连接器周围是否留有工具操作空间、线束是否受拉、对插方向是否符合维护习惯。三维建模时，将外壳作为独立通用件放入线束总成或设备装配中，可以提前检查电池包侧板、安装支架、维护门和线缆走向之间的关系。若只在二维图纸中简单画一个矩形框，现场装配时很容易出现插头无法完全推入、线缆弯折过度或两只连接器相邻间距不足的问题。

　　该模型适合用于接插件外观校核、设备布局评审、线束走向演示以及维护空间分析。围绕它开展设计时，应把插接导向、端子限位、极间绝缘、抓取受力和安装间隙作为重点，而不是单纯追求外形相似。对于需要频繁更换电池或快速接通动力电源的系统，这种双极大电流连接器能够显著提升维护效率，并通过标准化壳体结构降低备件和装配复杂度。
