磷酸铁锂储能电池组立式机架

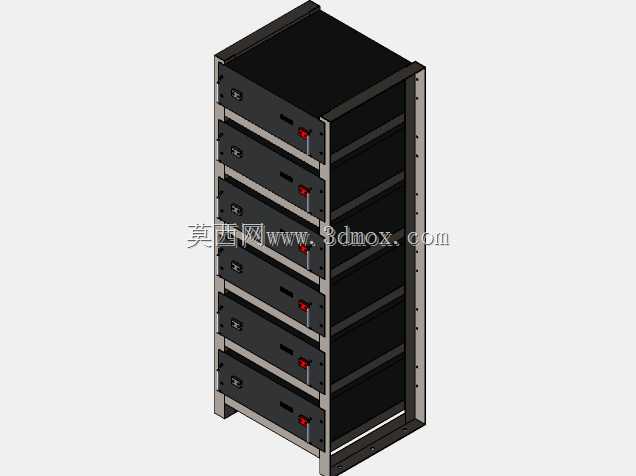

　　这套立式机架面向分布式储能、通信基站后备电源、机房UPS以及小型光储电站等场景，核心任务是把多组48V、100Ah磷酸铁锂电池模块以标准化机柜方式集中承载，并兼顾走线、维护、散热与扩容。机架采用6层4U抽拉式布局，每层对应一个独立电池箱，箱体可沿导轨向前抽出，正面配有拉手、状态指示灯、开关及接线端子，运维人员不必整体拆卸柜体即可完成单组电池的检测、更换或熔断器检修。

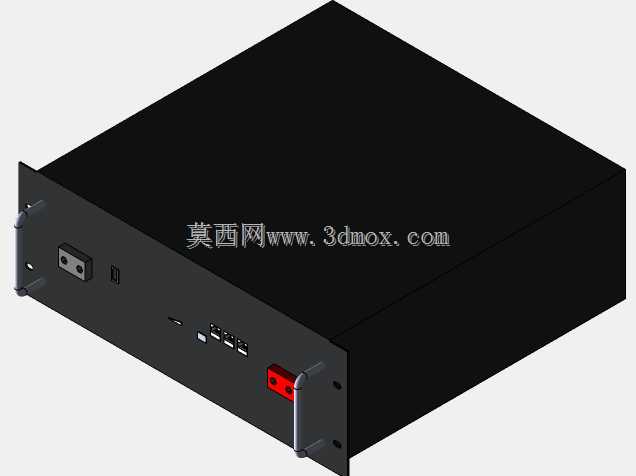

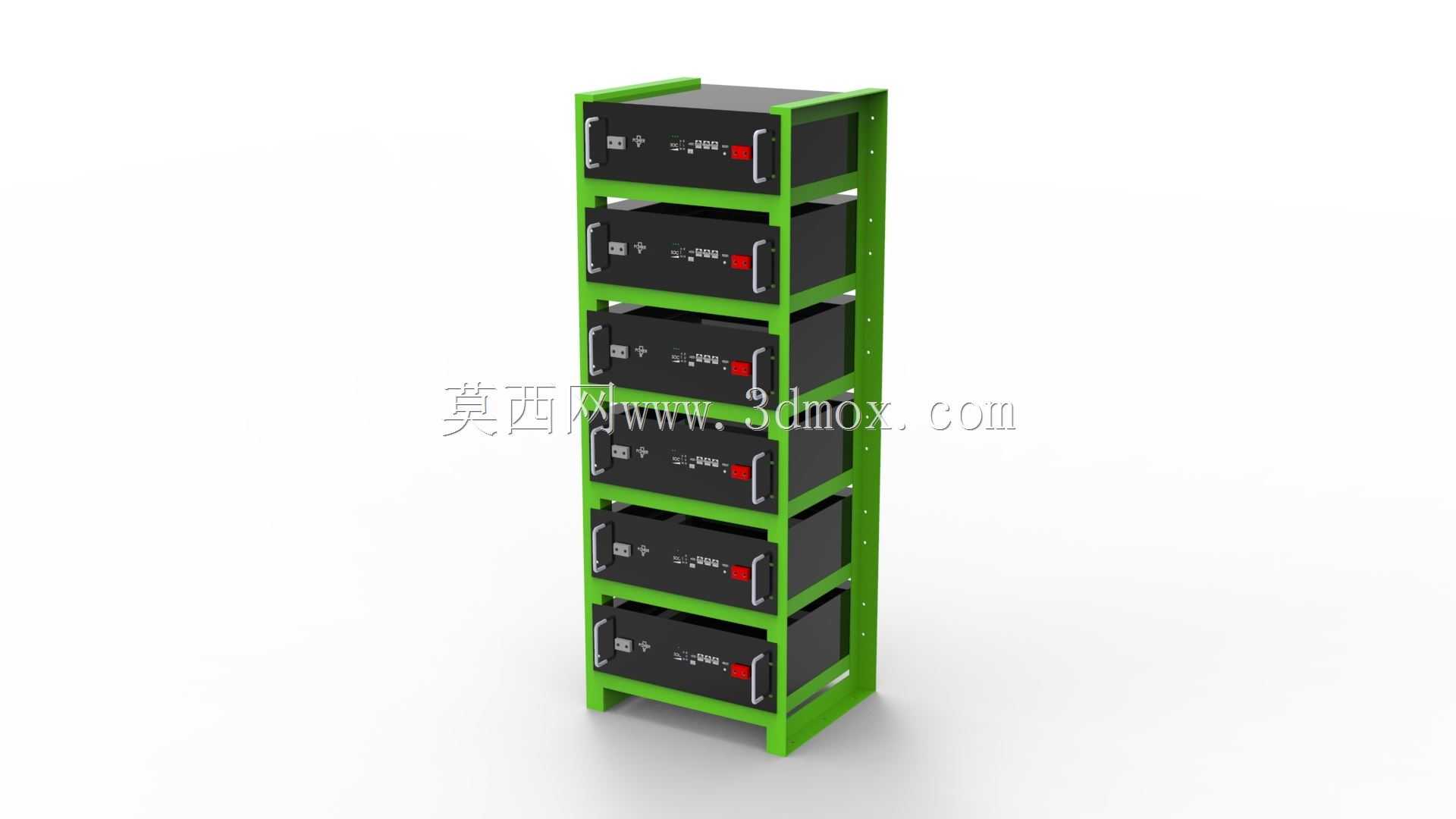

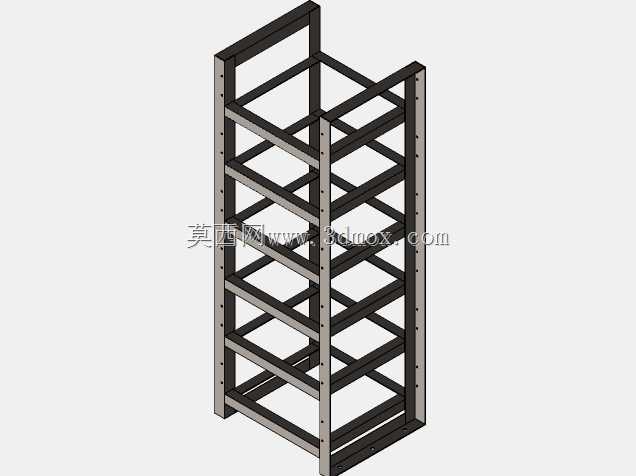

　　从结构思路看，框架采用绿色型材焊接或螺栓拼装而成，四根立柱承担主要垂向载荷，层间横梁与侧梁形成稳定框架，底部设置加宽支脚以降低高窄柜体的倾覆风险。电池箱本体为黑色钣金壳体，前面板集中布置人机与电气接口，后部预留动力线、采集线和通风空间；抽拉导轨既要承受单箱电池重量，又要限制拉出行程，避免维护时箱体滑脱。柜体深度方向需保证电池箱完全推入后前面齐平，同时在后方留出母线排、BMS采集线束和散热通道；宽度方向则围绕标准19英寸设备安装习惯展开，便于并入通信机房或储能集装箱内的成列布置。

　　实际安装时，首先要确认地面承重与柜体固定点。由于六层电池满载后重心较高，机架底部应与地面槽钢、预埋件或配重底座可靠连接，多柜并排时还需在侧面并柜，防止地震、碰撞或抽箱操作时晃动。柜体前后维护空间要分别满足箱体外拉和背部接线需求，前方至少留出一个电池箱深度加操作距离，后方则保证线束弯曲半径和通风间隙。顶部不宜堆压重物，线缆应沿立柱或侧边线槽分层敷设，动力电缆与BMS信号线分开走向，减少干扰。

　　散热设计上，磷酸铁锂电池对温度差异较敏感，机架不能做成完全封闭结构。层与层之间保留空气通道，电池箱面板和壳体设置通风孔，使柜内形成自下而上的自然对流；在高温机房或高倍率充放电工况下，可在柜体顶部或机柜列间加装强制通风。设计时还要避免某一层进出风被相邻箱体遮挡，尤其背部母线区域不能被线束塞满。

　　电气集成方面，多个电池模块在柜内完成串并联后接入汇流箱或储能变流器，BMS采集线逐层连接至管理单元，用于监测单体电压、温度、SOC及故障状态。机架本身虽不是导电主体，但需考虑等电位连接，金属框架、电池箱外壳和接地排应可靠导通，防止漏电时外壳带电。前面板的红色维护开关和指示灯位置醒目，便于紧急断电和日常巡检。

　　建模时需要重点还原框架截面、层间距、导轨配合、箱体抽拉行程以及前面板元件布局。立柱与横梁的连接孔位、底部地脚尺寸、层间支撑高度都属于安装边界，不能只按外观比例搭建。电池箱推入后与框架的间隙、拉手凸出高度、端子避让空间也应体现，否则在工程出图或现场装配时容易出现干涉。整体结构强调模块化：单箱故障可独立更换，容量扩展可通过增加柜体或调整层数实现，适合需要长期运行、定期维护和批量部署的储能系统。
