16串磷酸铁锂大电流电池管理保护板

　　这套结构围绕48V级磷酸铁锂储能系统中的核心保护部件展开，对应16节电芯串联的电池组，持续工作电流按300Ah容量等级匹配，主要承担电芯状态采集、充放电回路控制、异常工况切断和电池组安全保护等任务。在实际工程现场，这类板件常见于大容量储能柜、低速电动车电源箱、通信基站后备电源、房车储能系统以及小型离网光伏储能单元中，安装位置通常紧贴电池组汇流区域，靠近主功率铜排或动力线缆，以便缩短大电流路径并降低线路压降。

　　从功能逻辑看，该BMS需要实时监测每一串磷酸铁锂电芯的电压，采集电池组总电压、回路电流和关键温度点，并在过充、过放、过流、短路、温度异常等条件下驱动功率回路动作。16串磷酸铁锂方案的标称电压约为51.2V，充电上限和放电下限都需要围绕铁锂电芯平台特性设置，不能直接套用三元锂或铅酸电池的保护阈值。大电流应用下，板件与外部铜排、接线端子、熔断器和主接触器之间的空间关系尤其重要，三维结构在建模时需要把功率连接路径、绝缘间隙、维护拆卸方向一并考虑。

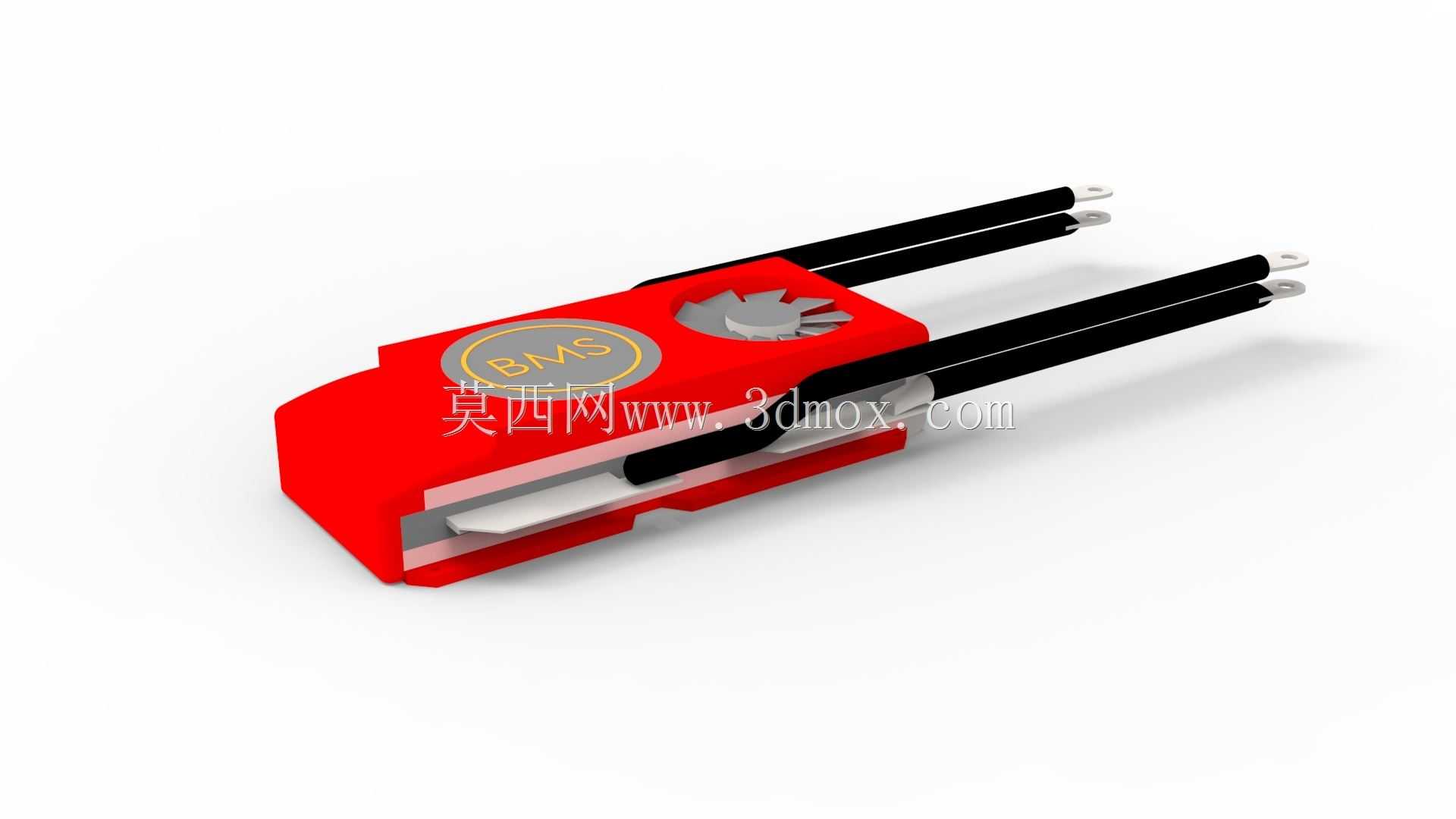

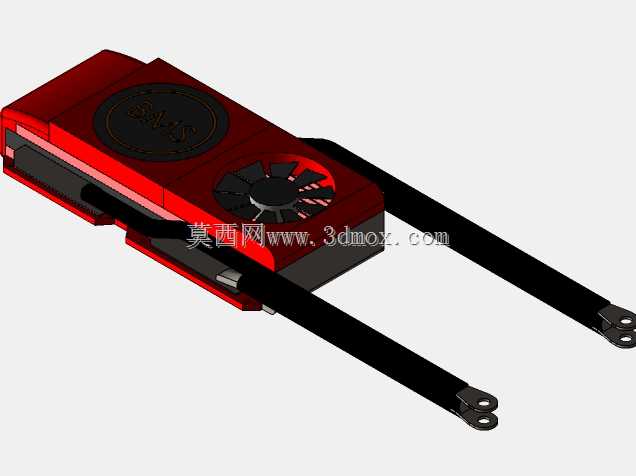

　　外形上，主体采用红色绝缘壳体封装，壳体表面设置标识区域和散热结构，端部伸出两组黑色长连接臂，用于承载功率连接或与电池汇流部位形成安装配合。长连接臂的存在使该件并非单纯平面电路板，而是带有明显空间占位的功能模块；在电池包布局时，不能只按PCB长宽尺寸预留位置，还要为连接臂端部、接线端子、线束弯折和工具操作留出完整边界。壳体侧面与底部的台阶、开槽和局部镂空，既反映内部元器件高度差，也为固定、避让和散热提供结构条件。

　　建模思路上，这类模型更适合作为电池包总装中的功能级部件处理：外部壳体、连接臂、端部金属接触区、表面标识和散热轮廓需要准确表达，内部精细电路可按展示需求简化。工程师在总装阶段关注的是该BMS与电芯支架、铜排、绝缘板、外壳钣金和维护通道之间的干涉关系，因此模型的外包络、安装朝向、端子位置和插拔空间比芯片级细节更有价值。若用于方案评审，可通过剖切或半透明方式展示壳体内部层次，说明功率器件、采样线束和导热路径的大致布置；若用于整机BOM校核，则应重点保证接口位置和安装尺寸可信。

　　安装边界方面，大电流BMS周围应保留足够的爬电距离和电气间隙，避免动力铜排与信号采集线近距离并行。连接臂端部承担电流传递或定位作用，装配时需要保证接触面平整、锁紧方向一致，并在周边预留扭力工具进入空间。由于电池组在充放电过程中存在热累积，壳体附近不宜被泡棉、线束或支架完全封死，自然散热通道应与电池包整体风道协调。若设备长期在高倍率工况下运行，还应在功率器件附近设置温度采样点，并在结构上预留导热垫或绝缘散热片的位置。

　　在储能柜集成中，该件通常与电芯簇、汇流箱、断路器、预充回路和维修开关共同构成电源系统；在车辆类应用中，则还要考虑振动、冲击和防尘防水要求，固定点不能仅依赖信号线束承受载荷。三维设计时应把BMS视为带强电接口的安全件，而不是普通电子附件。通过完整表达壳体形状、连接臂跨度、端部接口和周边避让区域，可以在设计早期发现铜排走向不合理、端子拆装困难、绝缘距离不足等问题，从而减少后期样机反复修改。
