磷酸铁锂储能电池组管理保护装置

　　这套电池管理装置面向16串磷酸铁锂储能电池组开发，适配标称48V、200Ah容量的动力与储能场景，常见于户用储能柜、通信基站后备电源、低速电动车动力电池包、光伏离网储能系统以及工业AGV小车的供电单元。在这类大电流充放电工况下，电芯单体之间的容量偏差、温度梯度与过充过放风险会直接影响整组电池的循环寿命，BMS承担着电芯状态监测与安全保护的核心作用。

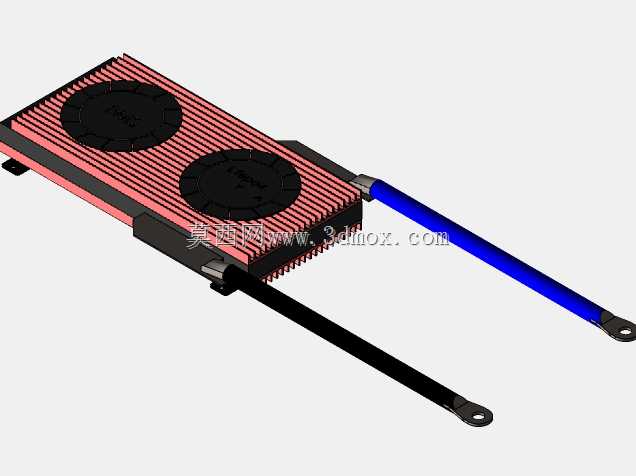

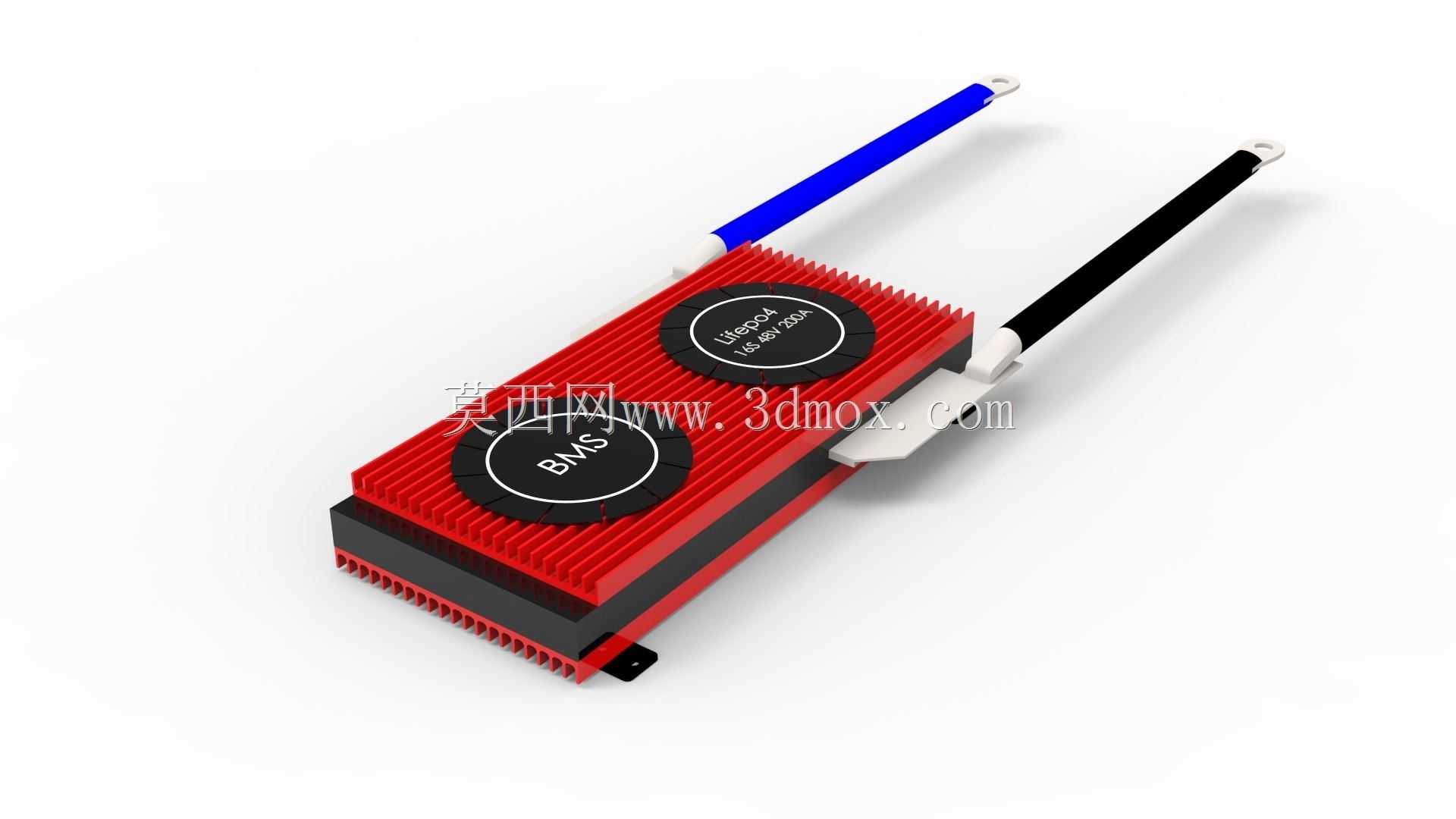

　　从结构外观来看，装置主体采用红色散热鳍片壳体，壳体上表面布置两枚圆形标识区域，分别标注BMS与Lifepo4字样，鳍片沿壳体长度方向连续排布，用于增大与空气的接触面积。功率MOS管与采样回路紧贴壳体内部安装，热量通过导热垫传递至外部鳍片，在200Ah持续充放电流下可依靠自然对流维持温升在允许区间，无需额外强制风冷。壳体两端引出蓝、黑两根大截面动力线束，对应电池组总正与总负主回路，线束端部压接环形端子，便于与电池串汇流排及负载端紧固连接；侧边另设多芯采样接插件，用于逐串采集电芯电压与温度信号。

　　设计思路上，该装置将功率回路与采样回路分层布局，大电流铜排走底层靠近散热壳体，弱电线束从侧边引出，避免动力线开关瞬态对电压采样造成干扰。散热壳体同时充当结构支撑件，底部预留安装耳与固定孔位，可直接锁附在电池包内侧钣金支架上，安装边界需预留线束弯折半径与接插件插拔空间，鳍片上方避免贴覆保温棉或其他遮挡物，保证对流散热通道畅通。

　　功能层面，装置实时监测16节电芯的单体电压、整组总电压、回路电流与关键点温度，具备过充保护、过放保护、过流保护、短路保护与过温保护逻辑，同时支持被动均衡功能，在充电末期对电压偏高的电芯通过分流电阻消耗多余电量，缩小串间压差。均衡电流与保护阈值结合磷酸铁锂电芯平台特性设定，磷酸铁锂电压曲线平缓，单体压差对SOC估算影响显著，因此采样精度与均衡策略直接决定整组可用容量。

　　工程选型时需核对串数与电池类型匹配，16串磷酸铁锂满电电压约58.4V，欠压保护点通常设在单串2.5V左右；持续电流能力需结合线束线径与散热壳体尺寸校核，200Ah等级应用中主回路端子扭矩与接触面防氧化处理不可忽略。三维建模阶段需重点还原鳍片间距、壳体拔模斜度、安装孔位坐标以及线束走向，干涉检查时要确认动力线束在电池包堆叠状态下不被电芯模组挤压，接插件位置预留手操作空间，温度传感器引线长度足够贴附在目标电芯表面。整套结构在保证散热效率的同时兼顾了装配便利性，适合大容量锂电池包的集成化布置。
