钓鱼线浮动收卷卷筒结构设计

　　这套收卷卷筒的结构方案，最初是围绕户外垂钓场景里钓线有序收纳、快速释放的实际需求展开的，整套机构没有采用市面常见的封闭式纺车轮结构，而是用立式带底座的开放式轮盘布局，把线容仓、转动支撑、止动调节、固定安装几个功能模块整合在同一套支架上，在保证线容量足够的前提下，尽可能压缩了整体占用的安装空间。

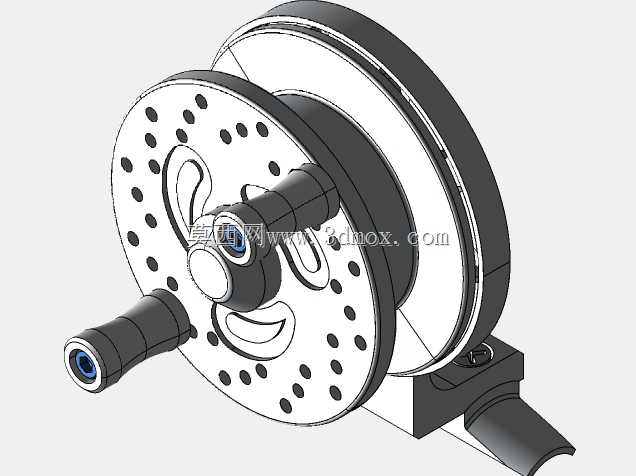

　　从实际使用场景来看，这类卷筒既可以直接固定在钓台、岸基支架上作为定点钓的储线装置，也可以适配小型浮式钓组，配合浮子部件完成钓线的随动收放，避免钓线在水流或者风浪作用下出现缠绕、打结的问题。轮盘主体采用大直径薄盘式设计，盘面均匀开出八道弧形镂空槽，一方面是大幅降低轮体自身的转动惯量，收线、放线的时候启停响应更跟手，不会因为轮盘自重过大出现出线拖拽、收线卡顿的情况；另一方面镂空槽也能在轮体转动时形成导流，沾在线上的水渍可以顺着槽孔快速甩出，减少钓线长期带水存放出现的老化、粘连问题。

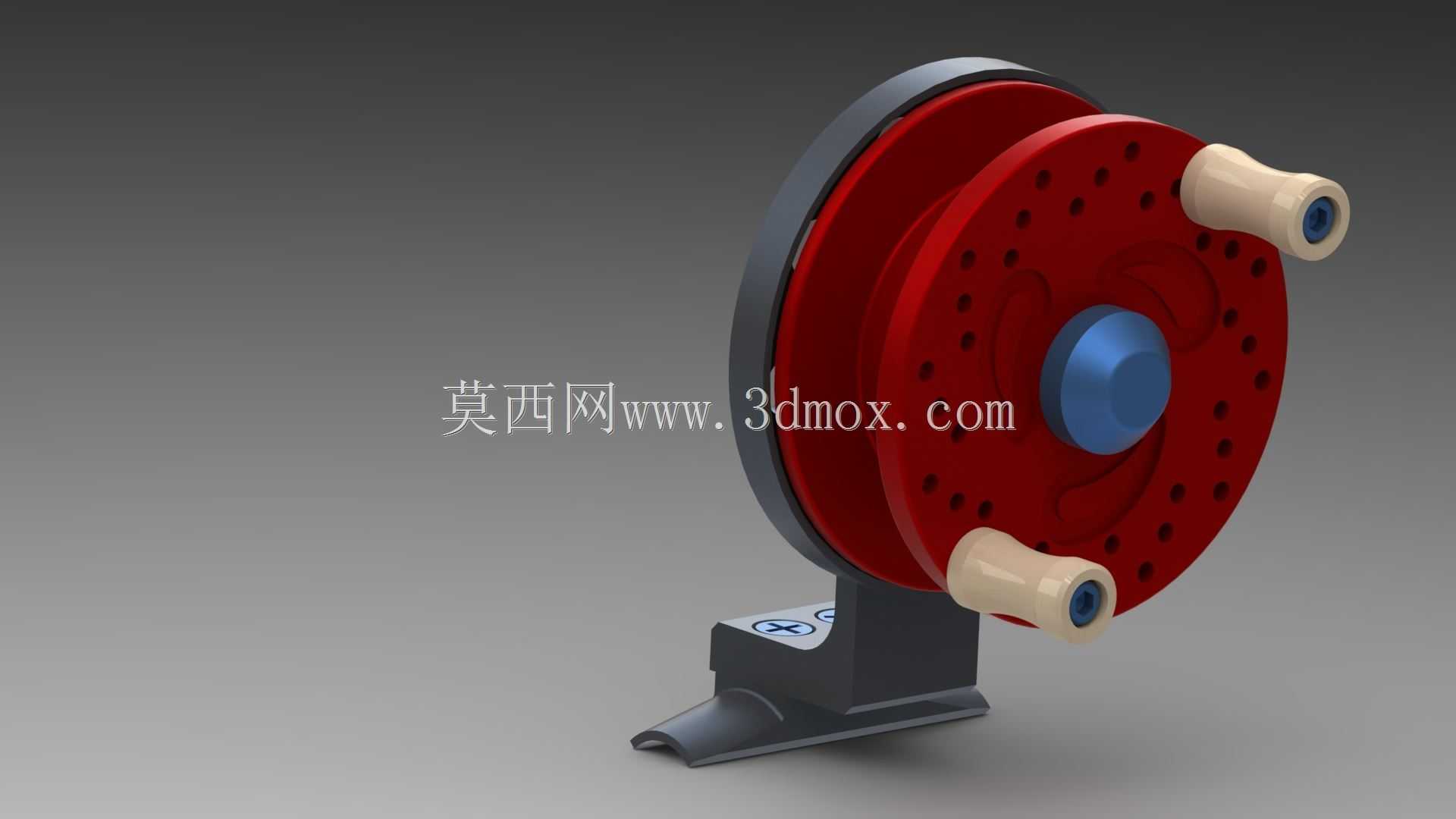

　　轮盘的轴向布局做了分层设计：靠近支架的一侧是深灰色的主承力轮盘，盘面外缘做了加厚的卷线挡边，挡边的高度经过匹配，常规直径的尼龙钓线、编织钓线缠绕满盘之后，线层不会高出挡边出现滑线、脱圈的问题；轮盘另一侧叠加了红色的副挡盘，和主轮盘之间留出了均匀的轴向间隙，这个间隙刚好作为钓线的容置仓，两侧挡盘的平行度在建模时做了同轴约束，转动过程中不会出现挡盘偏摆磨线的情况。轮盘中心的蓝色轴套是核心的转动配合部位，轴套内孔和支架上的固定转轴采用间隙配合，配合面的公差预留了合适的转动余量，即使户外使用沾有少量泥沙、水渍，轮盘依然可以灵活转动，不会出现卡滞。

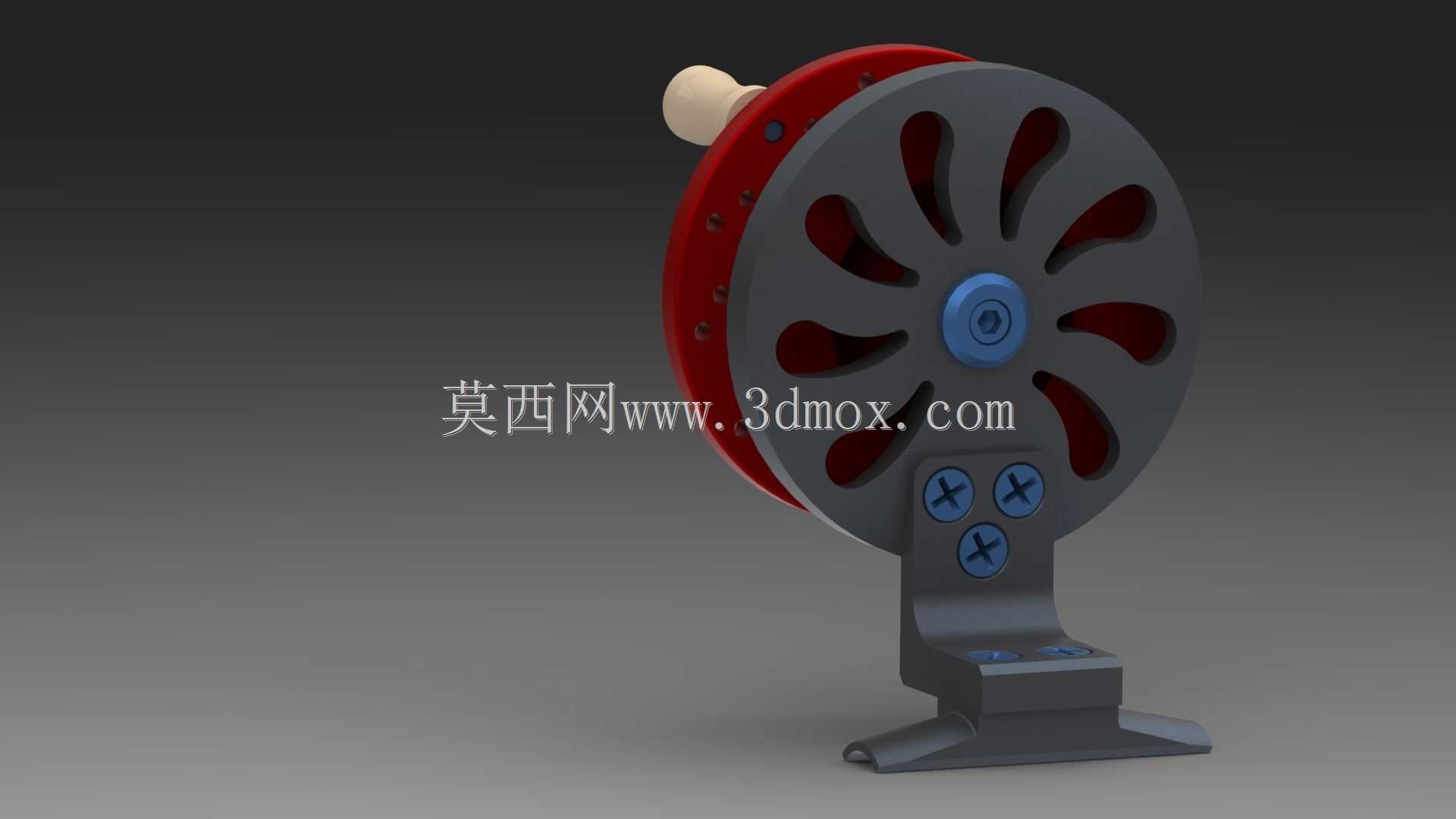

　　轮盘正面下方设置了三个十字槽调节旋钮，这部分结构对应轮体的阻尼调节与止动功能：通过旋钮的旋入深度，可以改变转轴处摩擦片的压紧力，垂钓者可以根据作钓时的水流速度、目标鱼种的冲力大小，灵活调整出线阻尼，小鱼咬钩时轮体不会被轻易拽转造成多余放线，中大鱼冲线时又能在设定的阻尼下平稳出线，避免钓线被瞬间拉断。底座部分采用了加宽的L型支撑结构，底部的安装面做了平整处理，两端伸出的支撑脚预留了安装孔位，既可以用螺栓直接锁紧在木质钓台、金属支架的安装面上，也可以搭配夹具快速固定在船舷、临时搭建的钓位平台上，支撑立臂和轮盘转轴的连接位置做了加强筋过渡，承力方向刚好对应钓线拉力的加载方向，即使满负荷拽线，支架也不会出现弯折变形。

　　建模过程中所有配合面都做了贴合约束：轮盘和转轴的同轴度、两侧挡盘的平行度、底座安装面和转轴轴线的垂直度都在装配环境里做了校验，整体外形的安装边界控制得十分紧凑，轮盘最大外径适配常规钓箱侧部的安装空间，底座的安装孔距兼容市面主流钓台支架的孔位规格，不需要额外做转接件就可以完成装配。结构上没有设计复杂的传动齿轮组，零件数量少，后期维护时只需要拆开中心轴套的端盖，就可以清理转轴部位的泥沙、补充润滑脂，户外使用的可靠性远高于结构复杂的密闭式渔轮，针对休闲垂钓、近岸浮钓的使用场景，这种开放式卷筒的线容量直观可见，钓线剩余量、有没有出现磨损都可以直接观察，不用拆开轮盖检查，实际使用的便利性更强。
