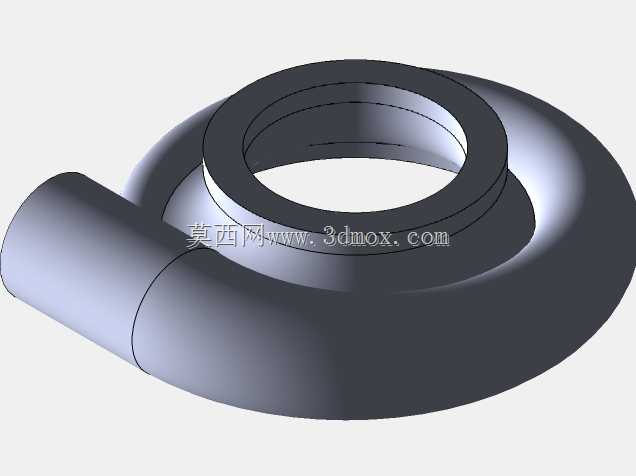

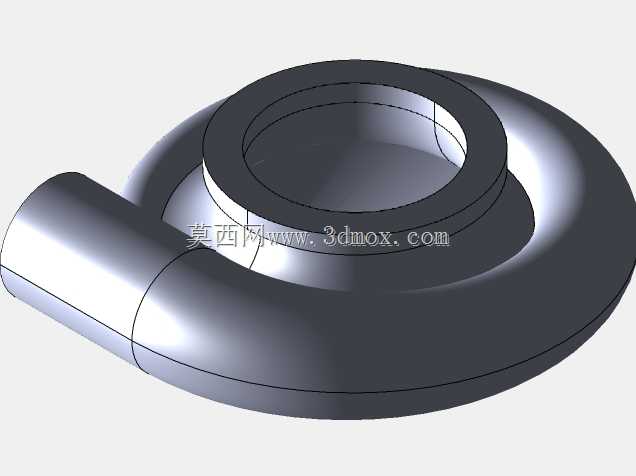

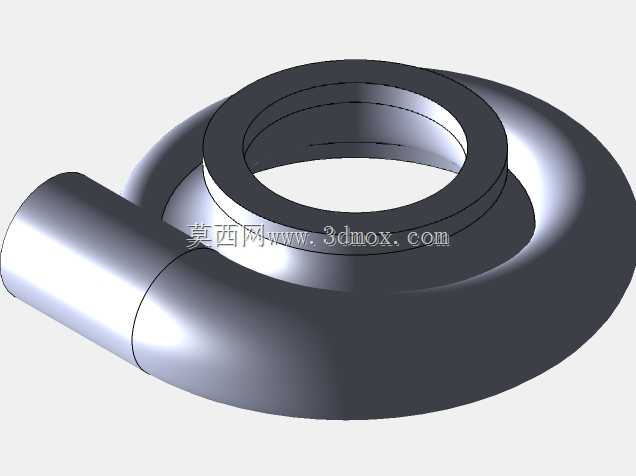

这款带法兰的蜗壳构件,是单级离心泵核心的过流承压部件,日常在民用供水、工业循环水输送、暖通空调水循环、小型农田排灌等场景中,承担着将叶轮甩出的高速水流收集、降速增压,平顺导向出口管路的关键作用,其结构设计的合理性直接决定整泵的水力效率、运行振动值与运行寿命。从实际安装边界来看,上端的法兰结构是与泵盖、叶轮腔密封配合的定位面,法兰端面上预留的密封槽与螺栓孔位,需要和泵盖的对应安装位完全匹配,安装时需保证法兰端面与叶轮轴线的垂直度公差控制在0.02mm以内,避免装配后出现密封面渗漏、叶轮扫腔的问题;侧面延伸的管状出口是与外部输送管路对接的接口,出口的通径尺寸需要匹配对应扬程流量下的管路通径,避免通径突变造成额外的沿程水力损失。
设计这类非对称蜗壳结构时,首先要基于设计工况点的流量、扬程参数确定蜗壳的基圆直径,基圆尺寸需要比叶轮出口直径大3-5mm,既保证叶轮转动时不与蜗壳内壁发生剐蹭,又要避免间隙过大造成容积效率下降;蜗壳的流道断面是从隔舌位置开始沿着圆周方向逐渐扩大的螺旋形结构,每个断面的过流面积需要按照速度矩守恒的原则计算,保证水流在流道内流动时流速均匀降低,将叶轮输出的动能平稳转化为压力能,减少流道内的涡流、脱流等不良流态,降低泵运行时的水力噪声。隔舌是蜗壳结构里最关键的部位,隔舌的间隙、安放角度需要反复校核,间隙过小容易在大流量工况下产生压力脉动,诱发泵体振动,间隙过大则会造成部分水流在蜗壳内循环流动,拉低整泵的运行效率;
隔舌处的圆角需要做平滑过渡处理,避免锐角结构造成局部应力集中,在长期承压运行、水流冲刷下出现疲劳开裂的问题。侧面出口与蜗壳主体的连接位置需要做顺滑的变径过渡,不能出现结构突变的台阶,避免水流在转向时产生局部冲击损失,出口段的直管段长度需要预留至少2倍通径的尺寸,保证水流流出蜗壳时流态稳定,减少对出口管路的冲击。蜗壳的壁厚设计需要兼顾承压能力与铸件成型工艺,常规输送常温清水的工况下,壁厚根据公称通径大小取6-10mm,法兰位置的厚度需要适当增加,满足螺栓锁紧时的压紧力要求,避免法兰受力变形导致密封失效;外壁的过渡圆角需要符合铸造工艺要求,避免出现壁厚突变造成铸件缩孔、冷隔等缺陷,内壁的流道面需要做平滑打磨处理,降低水流的沿程摩擦阻力。
在实际建模练习这类非对称复杂几何结构时,需要先梳理清楚各个特征的定位基准,以叶轮轴线作为主基准,先构建螺旋流道的引导线,再通过扫掠、放样等特征生成流道主体,之后叠加法兰、出口管等附加结构,建模过程中需要重点关注各个曲面的曲率连续性,避免出现曲面褶皱、尖角等问题,保证生成的实体结构既符合水力设计要求,又能满足后续铸造、机加工的工艺需求。这类蜗壳构件在实际生产中多采用铸铁铸造后机加工成型,法兰的密封面、止口位置需要预留机加工余量,流道面在铸造后做喷砂处理,保证过流面的粗糙度符合要求,减少水流冲刷造成的磨损;对于输送带有微小颗粒介质的工况,还需要在流道内壁增加耐磨涂层,提升构件的使用寿命。在泵组装配时,蜗壳的安装定位需要和泵体支架的支撑位贴合,避免运行时的振动传递到管路系统,出口法兰与管路连接时需要采用弹性密封垫,补偿管路与泵体之间的微小安装错位,避免额外的装配应力作用在蜗壳上造成结构变形。
