离心泵环形流道蜗壳结构设计

项目分类:泵 发布时间:2022-07-30 ID:690300
  • 离心泵环形流道蜗壳结构设计
  • 离心泵环形流道蜗壳结构设计
  • 离心泵环形流道蜗壳结构设计
  • 离心泵环形流道蜗壳结构设计

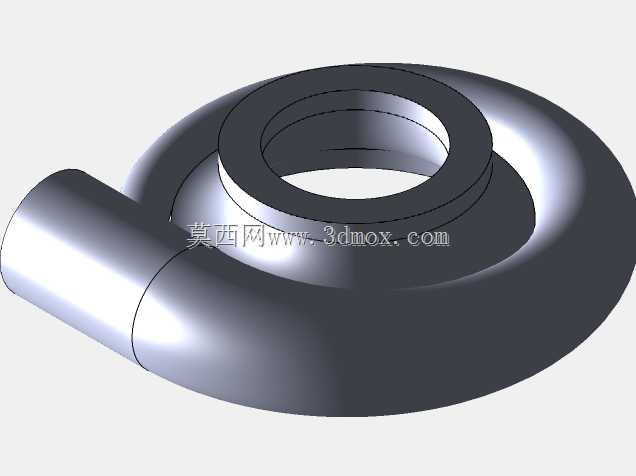

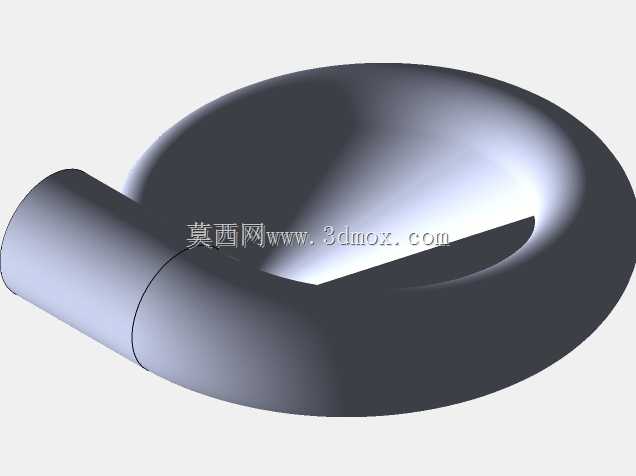

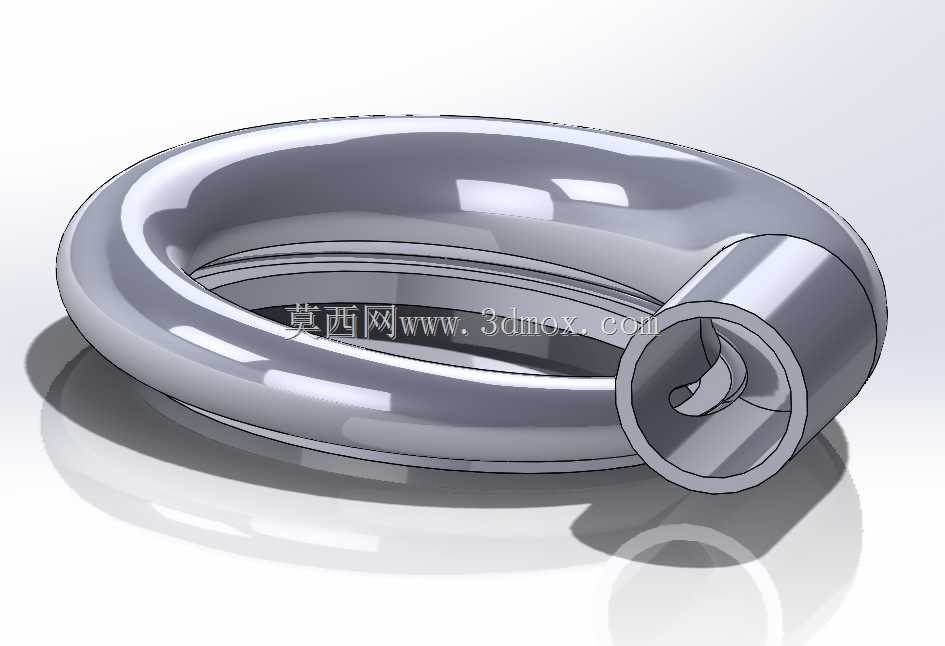

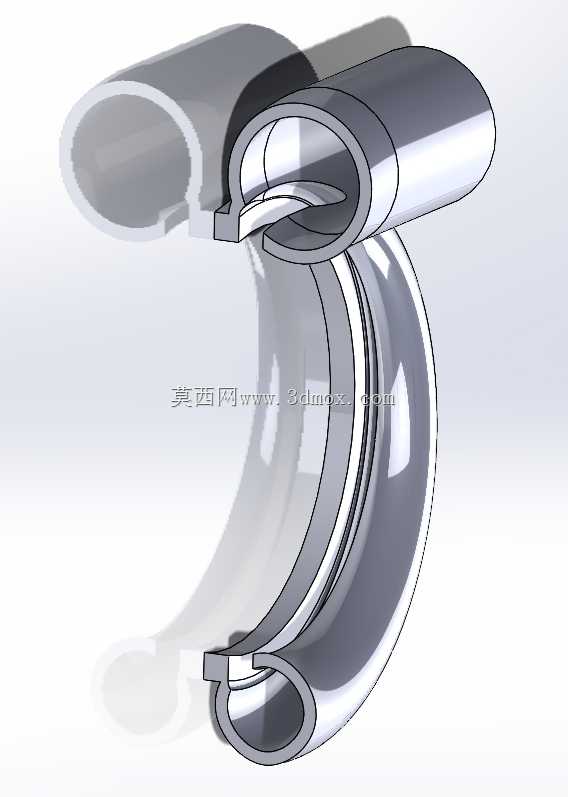

  在离心泵的整机结构中,蜗壳是决定水力效率、运行稳定性的核心过流部件,这款环形蜗壳的结构设计,完全围绕单级离心泵的能量转换需求展开,日常应用覆盖民用供水、工业循环输水、暖通系统增压、小型农田排灌等多个场景,是端吸式离心泵里最常见的压水室结构形式。从实际功能来看,蜗壳承担着两个核心作用:一是收集叶轮高速甩出的带压流体,把叶轮出口处圆周方向不均匀分布的流速逐步匀整,将流体的部分动能平稳转化为压能,降低流道内的水力紊动损失;二是通过自身断面的渐变设计,匹配不同流量工况下的流体通流需求,避免流道内出现局部涡流、脱流等问题,减少泵组运行时的振动和水力噪声。这款蜗壳采用环形螺旋流道设计,流道断面从隔舌位置开始沿着圆周方向逐步扩大,

  顺着叶轮的旋转方向平滑过渡到出口接管,整个流道的曲率变化做了连续顺滑处理,没有出现断面突变、锐角转折的结构,能最大程度降低流体在流道内的沿程阻力。隔舌位置的间隙设计参考了常规离心泵的通用匹配标准,既不会因为间隙过小导致叶轮与蜗壳发生运行碰擦,也不会因为间隙过大造成过多的流体回流,影响泵的容积效率。出口接管采用标准圆柱形接口,内壁与螺旋流道的衔接处做了圆角过渡,避免流体从螺旋流道进入出口管时出现流向突变产生的局部阻力,接口的尺寸边界匹配常规离心泵的出口管路连接规格,可直接对接同通径的管路法兰或者螺纹接头,不需要额外做变径转接。从安装边界来看,这款蜗壳的轴向定位面与泵体前盖、后盖的配合面做了平面度公差约束,

  装配时可以通过止口定位保证与叶轮的同轴度,避免因为装配偏心导致叶轮与蜗壳流道不同心,引发运行振动。蜗壳的壁厚设计兼顾了承压能力和铸件成型工艺,常规HT200材质铸造即可满足1.6MPa以下的工作压力需求,外壁没有多余的凸起结构,铸造时的拔模斜度控制在合理范围,适合砂型铸造批量生产,后续机加工仅需要处理配合止口、密封面和出口连接端面,加工工序简单,生产成本可控。在设计思路上,这款蜗壳没有追求复杂的异形断面结构,而是采用最成熟的等速度矩设计逻辑,沿着流道中心线的流体速度控制在常规离心泵推荐的合理区间内,既保证了额定工况下的水力效率,也兼顾了小流量、大流量偏离工况下的运行适应性,不会因为工况偏移出现明显的效率陡降。

  流道的表面粗糙度要求控制在Ra6.3以下,铸造后通过简单的抛丸处理即可达到要求,不需要额外做流道打磨,适合批量生产的成本控制。实际选型匹配时,这款蜗壳可配套同规格的闭式叶轮,匹配转速在1450r/min到2900r/min区间的单级离心泵,覆盖的流量扬程区间适配多数民用和常规工业输水场景,安装时不需要对泵体的其他支撑结构做特殊修改,可直接替换同尺寸规格的老旧泵壳,维修替换的适配性较强。蜗壳的进出口相对位置采用常规的径向水平出口设计,符合多数泵组的管路布置习惯,现场安装时不需要调整管路走向,适配性更强。
