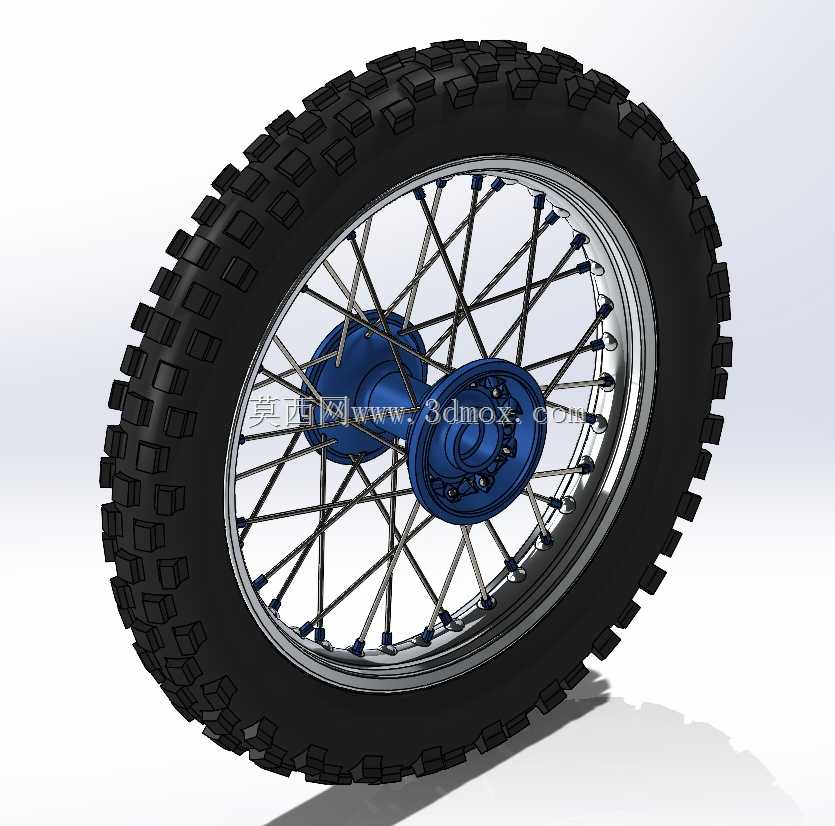

雅马哈YZ越野摩托辐条式后轮带轮胎结构

　　这套轮组结构针对非铺装路面骑行场景开发，核心适配雅马哈YZ系列越野车型的后轮安装位，日常使用场景覆盖林道穿越、场地越野赛、非铺装路面通勤等复杂路况，轮组整体承载逻辑兼顾冲击缓冲与传动扭矩传递需求，是越野摩托行走系统的核心承载部件。从结构设计逻辑来看，轮组采用经典的钢丝辐条编制结构，而非一体式铸造轮毂，核心考量是越野场景下频繁的跳跃落地、路面颠簸冲击需要辐条结构提供一定的形变缓冲量，避免硬冲击直接导致轮毂开裂；轮毂中心为鼓刹安装基座，双法兰结构的轮毂芯预留了轴承安装位，可直接匹配对应型号的轮轴，两侧法兰盘均匀分布辐条安装孔，每根辐条端头都设计有铆接固定结构，装配时可通过调整辐条张紧度校正轮圈圆度与端面跳动，保证高速转动时的动平衡表现。

　　轮圈采用深槽式金属圈结构，边缘设计有轮胎胎圈卡位，装配越野深齿轮胎后可保证大扭矩输出、低胎压越野工况下轮胎不会脱圈；轮胎采用块状深胎齿设计，胎齿间距较大，可在泥地、沙地、碎石路面快速排出嵌入胎纹的杂物，持续提供足够抓地力，胎体帘线层级适配越野场景的抗穿刺需求，降低复杂路面扎胎漏气的概率。安装边界层面，轮组的轴向安装宽度、轮毂芯轴承位内径、轮圈直径都严格对应原厂车型的安装尺寸，轮轴穿入孔位同轴度控制在合理公差范围内，装配后不会出现轮组偏摆蹭车架、蹭后平叉的问题；不过这套轮组结构未集成链轮安装座与制动盘连接位，实际装车时需要额外匹配对应规格的后链轮固定法兰、制动鼓组件，才能完成整套后轮行走系统的装配。设计过程中重点校核了几个核心参数：

　　一是辐条的排布角度，采用交叉编制的方式让每根辐条均匀分担径向冲击与周向传动扭矩，避免单根辐条受力过大断裂；二是轮毂芯的加强筋布局，在轴承安装位、辐条孔连接位都做了壁厚加强，保证跳跃落地时的冲击载荷不会造成轮毂芯开裂；三是轮胎与轮圈的配合过盈量，既保证充气后胎圈紧密贴合轮圈密封，又不会因为过盈量过大造成装胎困难。实际使用中，这类辐条轮组相比铸造轮的优势除了抗冲击性更好，还在于后期维护成本更低，单根辐条断裂后可单独更换，不需要整体更换轮毂，同时可根据骑行路况调整辐条张紧度，获得不同的轮组刚性表现——比如林道穿越场景可适当降低辐条张紧度提升缓冲性能，场地竞速场景可提高张紧度提升轮组响应速度。需要注意的是，这类越野轮组装配时需要严格控制每根辐条的张紧力差值，避免张紧力不均造成轮圈局部应力集中，长期使用后也要定期检查辐条张紧度，及时校正轮圈跳动，避免轮组摆差过大影响骑行稳定性。
